질문
임의형상 기둥 단면에 다수의 철근배치를 쉽게 입력하는 방법이 있나요?
답변
철근배치가 입력된 엑셀파일을 일괄로 붙여넣어 쉽게 입력이 가능합니다.
다량의 철근 데이터를 쉽게 입력하는 방법은 다음과 같습니다.

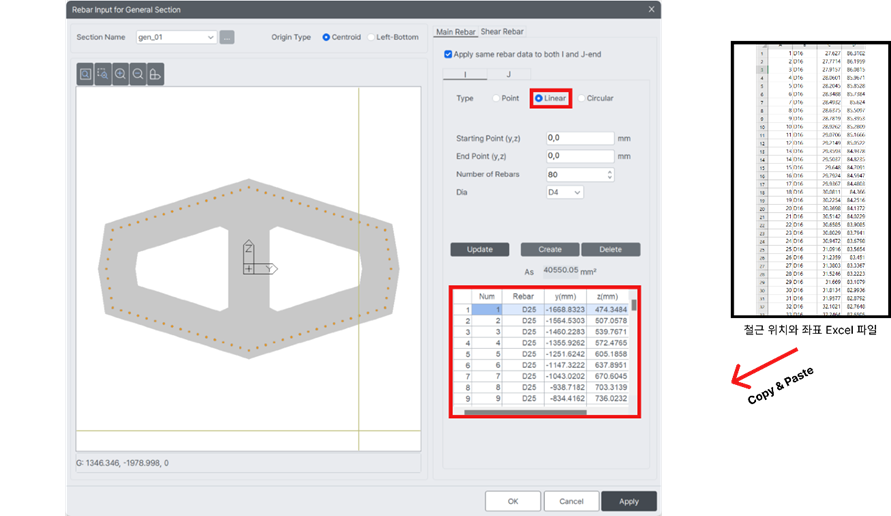

1. " 메인 메뉴 > MODS 탭 > Design 그룹 > RC Design > Rebar Input for General Section " 에서 Type 을 Linear로 설정합니다.
2. Staring Point(y, z)에 직선의 시작점을 End Point(y, z)에 직선의 끝점을 입력합니다.
3. "Number of Rebar" 에는 직선구간에 들어갈 철근의 개수를 입력하고 Create를 눌러 생성합니다.
4. 철근 위치와 좌표가 입력된 Excel 파일의 내용을 생성된 표에 붙여 넣고, Update를 클릭합니다.
