질문
단면력도를 역방향으로 작도할 수 있나요?
답변

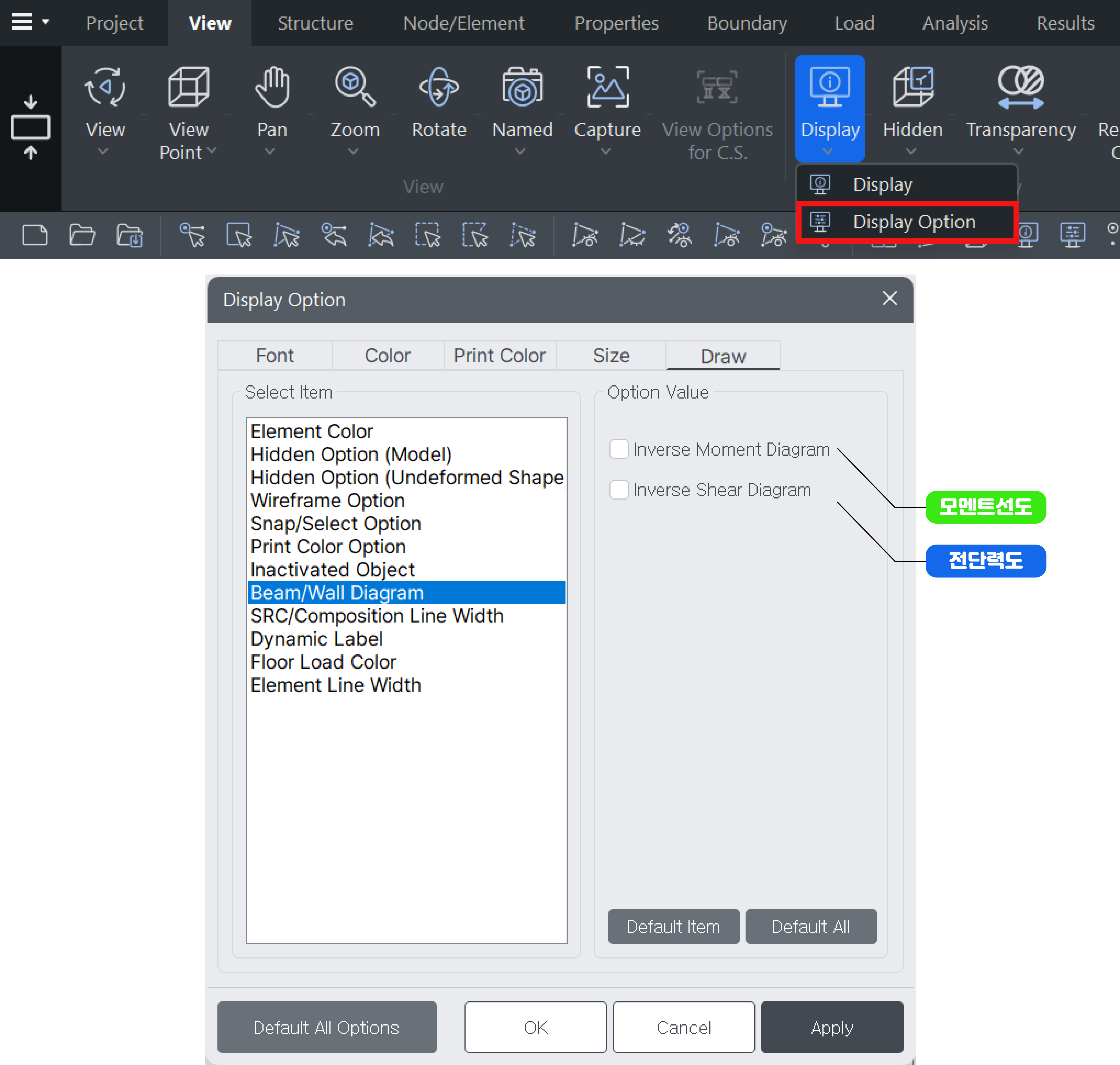

Display Option에서 Inverse Shear/Moment Diagram을 적용하여 원하는 방식대로 출력할 수 있습니다.
1. 전단력도 작도
Display Option에서 Draw 탭을 클릭한 후, Beam/Wall Diagram을 선택합니다. 이후, Inverse Shear Diagram의 체크박스를 체크하면 전단력도의 작도방향을 역으로 변환하여 요소좌표축의 반대방향으로 그려지도록 합니다.
2. 휨모멘트 작도
전단력도의 작도 방법과 동일하게 Display Option에서 Draw 탭을 클릭한 후, Beam/Wall Diagram을 선택합니다. Inverse Moment Diagram의 체크박스를 체크하면 휨모멘트의 작도방향을 역으로 변환하여 압축 측으로 그려지도록 합니다.
