선택

기능

• 요소의 구조 특성을 이용하여 선택할 수 있습니다. 또 다양한 영역으로 모델을 선택할 수도 있습니다.

호출

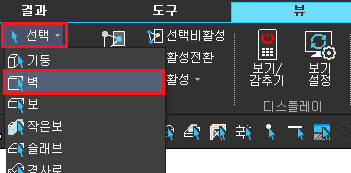

메인 메뉴에서 [뷰] 탭 > [선택활성] 패널 > [선택]

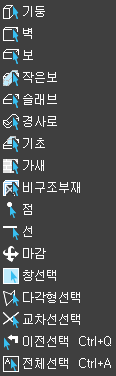

입력

>

기둥

선택한 부재나 영역에서 기둥 부재만 선택합니다.

벽

선택한 부재나 영역에서 벽 부재만 선택합니다.

보

선택한 부재나 영역에서 보 부재만 선택합니다.

작은보

선택한 부재나 영역에서 작은보 부재만 선택합니다.

슬래브

선택한 부재나 영역에서 슬래브 부재만 선택합니다.

경사로

선택한 부재나 영역에서 경사로 부재만 선택합니다.

기초

선택한 부재나 영역에서 기초 부재만 선택합니다.

가새

선택한 부재나 영역에서 가새 부재만 선택합니다.

비구조부재

선택한 부재나 영역에서 비구조 부재만 선택합니다.

점

선택한 부재나 영역에서 절점만 선택합니다.

선

선택한 부재나 영역에서 선만 선택합니다.

마감

선택한 부재나 영역에서 마감영역만 선택합니다.

창선택

직사각형 경계를 지정하여 영역에 속한 부재만 선택합니다.

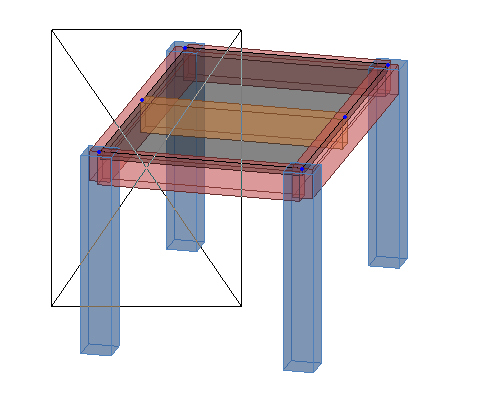

＊ 왼쪽에서 오른쪽으로 지정

              선택영역 안에 '전체가 포함되는 부재'만 선택됩니다. CAD의 window 선택과 동일합니다.

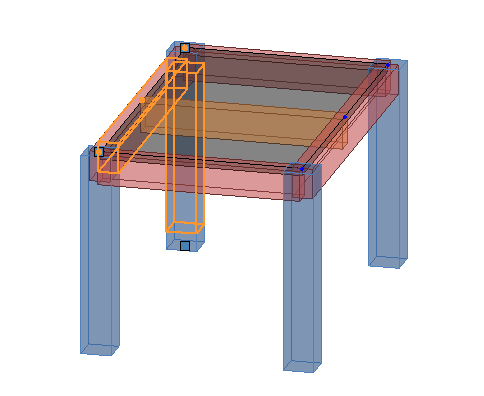

＊ 오른쪽에서 왼쪽으로 지정

                 선택영역에 '걸쳐지는 모든 부재'가 선택됩니다. CAD의 crossing 선택과 동일합니다.

다각형

대상을 다각형 경계로 지정하여 선택합니다.

교차선

임의의 직선들을 연속으로 그어서 그 직선과 교차하는 부재를 선택합니다.
선을 그을 때는 마우스커서를 선택이 용이한 초기 위치에 둔 다음 좌측버튼을 한 번 클릭하고, 같은 방법으로 여러 위치를 연속적으로 지정한 다음, 마지막 위치에서 좌측버튼을 두 번 연속 클릭하면 됩니다.

이전선택

단축명령  [Ctrl] + Q
가장 최근의 선택상태를 재호출합니다.

전체선택

단축명령  [Ctrl] + A
모든 절점 및 부재를 선택합니다.

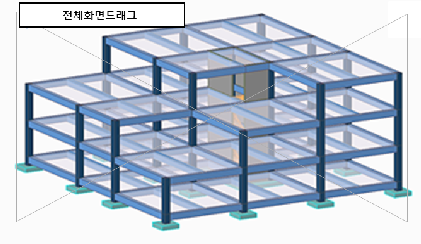

도구막대나 선택기능에서 활성화할 부재를 선택한 후 전체화면을 드래그하거나 부분적으로 드래그하면 선택했던 부재만
         선택됩니다. 선택된 부재를 활성화나 비활성화 시켜서 사용하면 유용합니다.

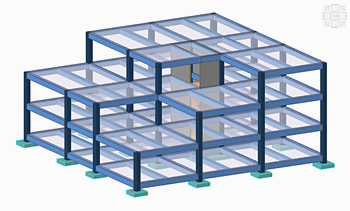

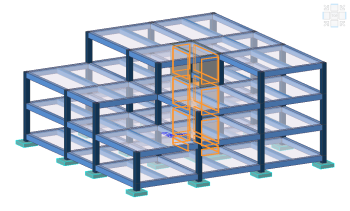

                                               선택 전                                                                                                  벽 선택
