질문
Tendon Profile입력시 Element Type은 어떻게 입력하나요?
답변
Element Type의 경우 요소좌표계를 기준으로 입력합니다.
Straight, Curve Type은 전체좌표계를 기준으로 텐던의 좌표를 입력하기 때문에 축 방향, 회전각 등 고려해야할 사항이 많지만, Element Type은 요소내에서의 좌표를 기준으로 입력하기 때문에 상대적으로 간략하게 입력할 수 있습니다.
Element Type은 텐던의 위치를 요소 기준으로 입력합니다. 또한, 요소 내에서의 텐던의 좌표를 입력하기 때문에 요소가 이동하더라도, 텐던의 배치도 동일하게 이동합니다.
하지만, Element Type으로 텐던을 정의한 경우에는 텐던의 길이를 요소길이 기준으로 산정합니다. 때문에 곡률이 심한 경우 신장량 계산결과가 부정확 할 수 있습니다. 곡률이 심한 경우에는 Straight나 Curve Type으로 텐던을 정의하는 방향을 고려하셔야 합니다.

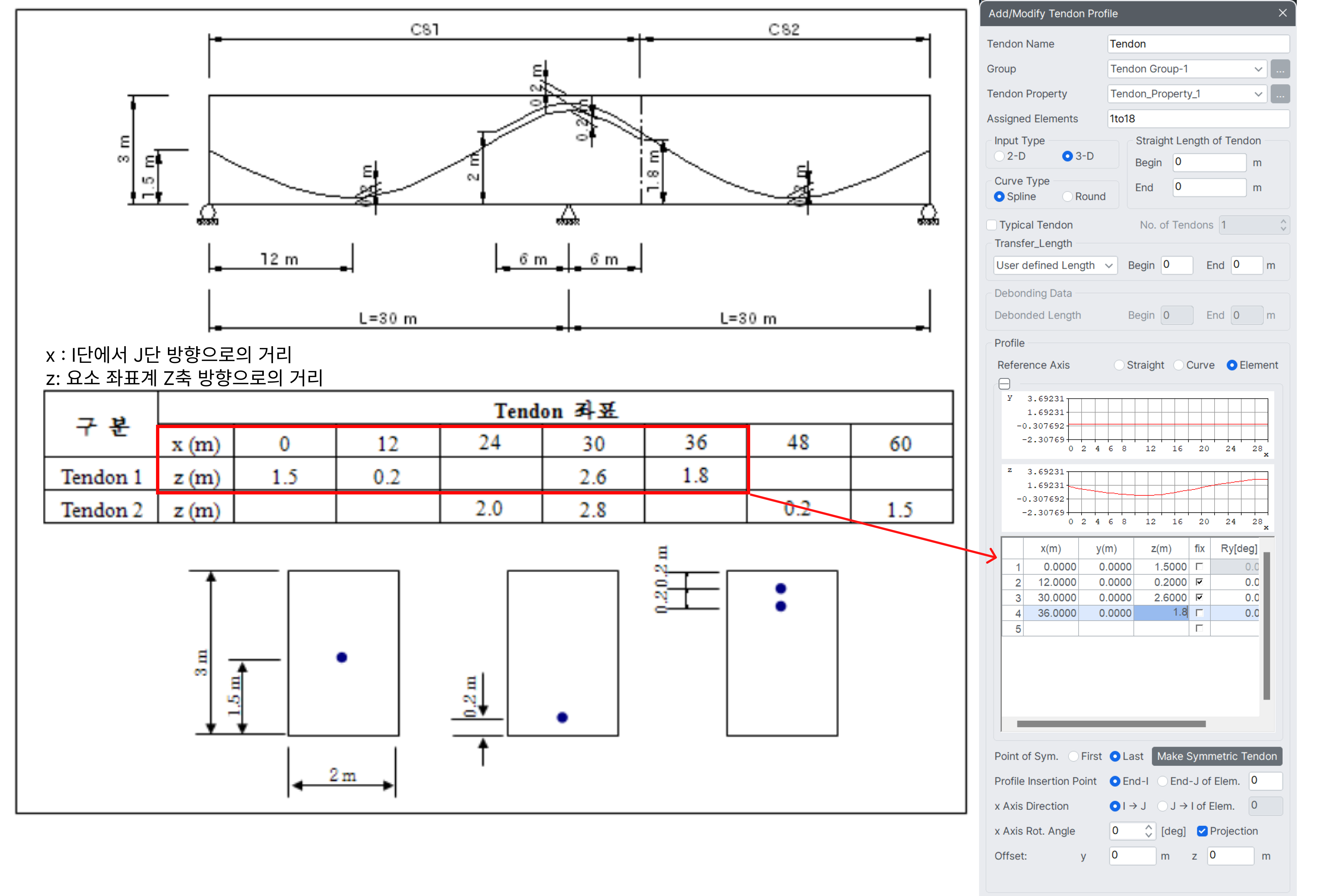

입력 방법은 위의 그림을 참고합니다.
1. Assigned Element 중의 Insertion Point 를 기준으로 좌표를 입력합니다. Assigned Element 는 1to18 이며 Insertion Point는 End-I , 1 요소이기 때문에 1번 요소의 I단 기준으로 좌표가 반영되게 됩니다.
2. 1번 요소의 I단에서 x는 I단에서 J단 방향으로 거리를 의미합니다. Add/Modify Tendon Profile 창에서 1번 요소(행)의 x(m) 열에 거리를 입력합니다.
3. Z는 요소좌표계의 Z축 방향으로 거리입니다. X와 동일한 방법으로 z(m) 열에 입력합니다.
