질문
UMD로 단면 정보 생성시 “생성가능한 Element 또는 Position이 없습니다.” 라는 메시지가 나옵니다.
답변
“생성가능한 Element또는 Position이 없습니다” 메시지는 UMD로 불러올 단면을 포함하는 요소의 재질 정보가 존재하지 않거나, 검토할 하중조합이 올바르지 않은 경우에 발생할 수 있습니다.
1. 부재 속성이 올바르지 않을 경우
1.1 부재의 재질정보를 '사용자 정의재질(User Defined Material)'로 설정한 경우

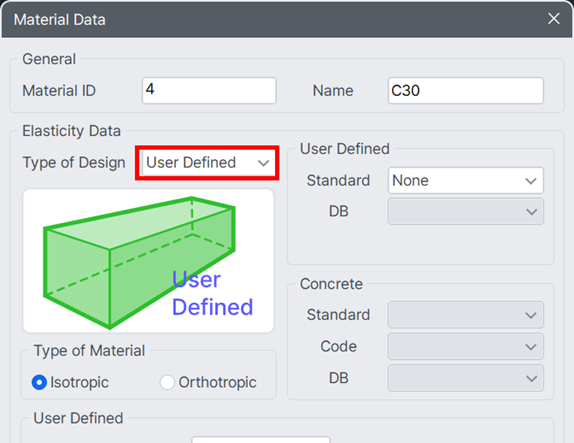

부재의 재료를 위의 그림과 같이 User Defined Material 로 설정할 경우 해당 메시지가 출력 될 수 있습니다. Type of Design에서 Steel, Concrete, SRC 로 설정하여 DB를 설정하신 뒤 진행하시면 UMD 검토가 가능합니다.
1.2 부재의 단면정보를 Value탭을 통해 사용자정의 단면으로 설정한 경우

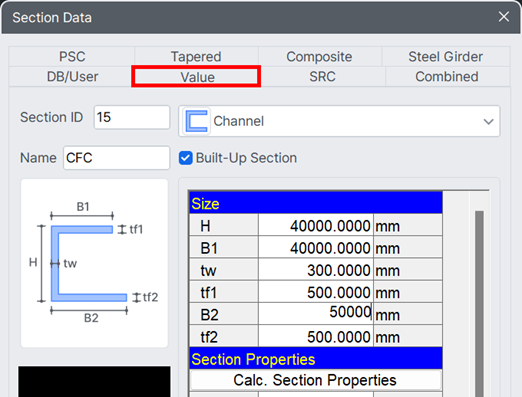

부재의 단면정보를 Value탭을 통해 설정할 경우 해당 메시지가 출력 될 수 있습니다. Value 탭의 경우 설계단면으로 사용이 제한됩니다. 이런 경우 DB/User에서 단면을 선택하거나 SPC로 단면을 가져오시면 UMD 검토가 가능합니다.
2. 하중조합이 설정되어 있지 않은 경우
2.1 부재 설계조건에 해당하는 하중조합을 설정하지 않은 경우

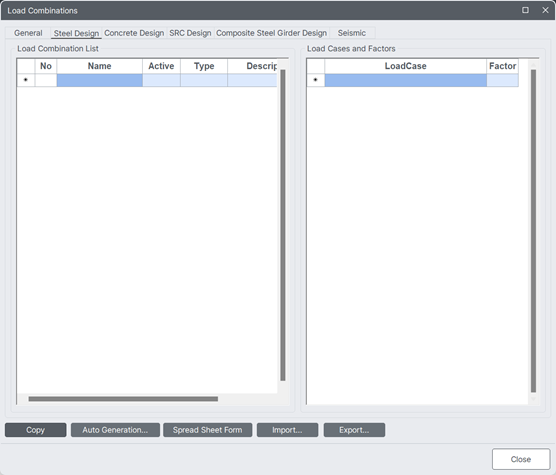

위의 그림과 같이 부재 설계조건에 해당하는 하중조합이 존재하지 않거나, 올바르지 않은경우 해당 메시지가 출력됩니다. 설계 조건에 맞추어 하중조합을 올바르게 설정하시면 UMD 검토가 가능합니다.
