- midas eGen은 전처리모드(Preprocessing Mode)와 후처리모드(Post-processing Mode)로 프로그램 환경체계를 구분하고 있습니다.
이는 해석설계 작업 후, 모델링 데이터를 임의 수정함으로 인해 기존의 해석 또는 설계결과가 삭제되는 것을 예방하기 위한 것입니다.
현재 작업중의 모드는 도구막대아이콘을 통해 확인할 수 있습니다.
전처리 모드(Preprocessing Mode)
| 해석설계를 수행하기 전, 부재생성을 비롯하여 구조해석을 위한 각종 정보를 입력하는 상태입니다. 모델링에 필요한 모든 데이터의 입력과 편집작업을 수행할 수 있습니다. [해석설계수행]을 하면 해석설계가 진행된 후 현재 작업 모드는 ‘전처리 모드’에서 ‘후처리 모드’로 자동 전환됩니다. |
후처리 모드(Post-processing Mode)
| 해석설계가 완료된 상태입니다. 구조물의 반력, 변위, 부재력, 응력 등 해석결과에 대한 확인 및 분석작업과 생성된 구조해석, 설계결과물을 보다 합리적으로 편집할 수 있으며, 최종결과물을 출력할 수 있습니다. 모델편집작업은 수행할 수 없습니다. |
| 해석 전(전처리 모드) | 해석 후(후처리 모드) | |||
| 주요기능 |
CAD도면 등록 부재생성 및 편집 경계조건 설정 하중조건 설정 모델링관련 모델검토 |
해석결과 확인 설계 결과 확인 편집 구조계산서 생성 안전확인서 생성 해석관련 모델 검토 |
||
| 화면구성 | ||||

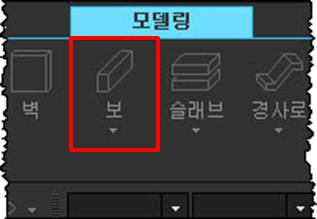

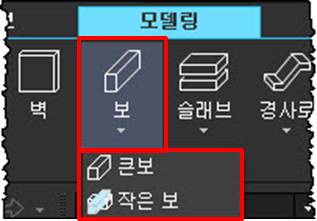

| 리본메뉴 |
|
|||
|

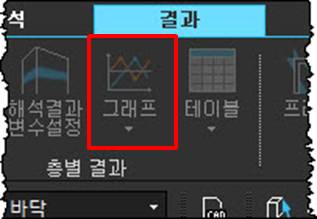

해석/설계를 수행하기 전 상태이므로, 리본메뉴 > [결과]의 각 항목들이 비활성화 되어 있어 결과값을 확인 할 수 없습니다. |

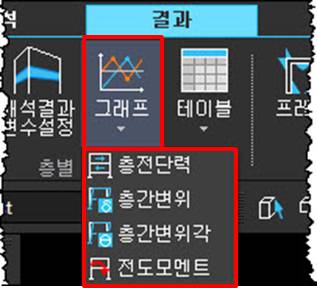

리본메뉴 > [결과]의 각 항목들을 확인 할 수 있으며, 성과물인 ‘구조계산서’와 ‘안전확인서’를 출력할 수 있습니다. | |||

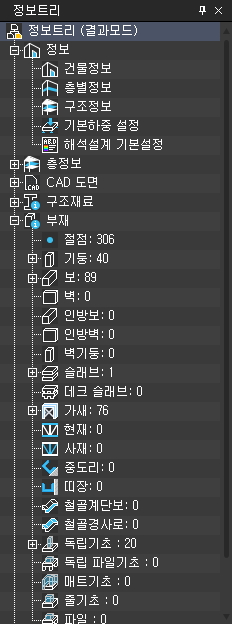

| 트리메뉴 | 트리메뉴에서 [정보트리]창과 [그룹핑]을 확인할 수 있습니다. [정보트리]창에서는 사용자가 입력한 정보들이 트리형태로 기록되고 관리됩니다. |

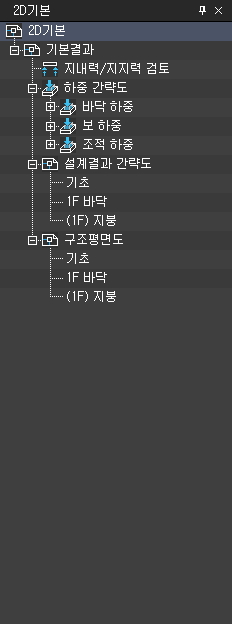

트리메뉴에 [정보트리], [그룹핑]외에 [2D기본]을 확인할 수 있도록 메뉴가 추가됩니다. [2D기본]은 해석/설계 수행 후 그 결과를 검토하고 수정할 수 있는 정보창 입니다. |
||
|
도구막대 |
도구막대의 아이콘이 열린 자물쇠 모양의 [전처리모드]에 표시되어 있습니다. | 해석/설계수행이 완료되면 도구막대의 아이콘이 잠긴 자물쇠 모양의 [후처리모드]로 자동전환 됩니다. | ||
| 작업창 | ||||

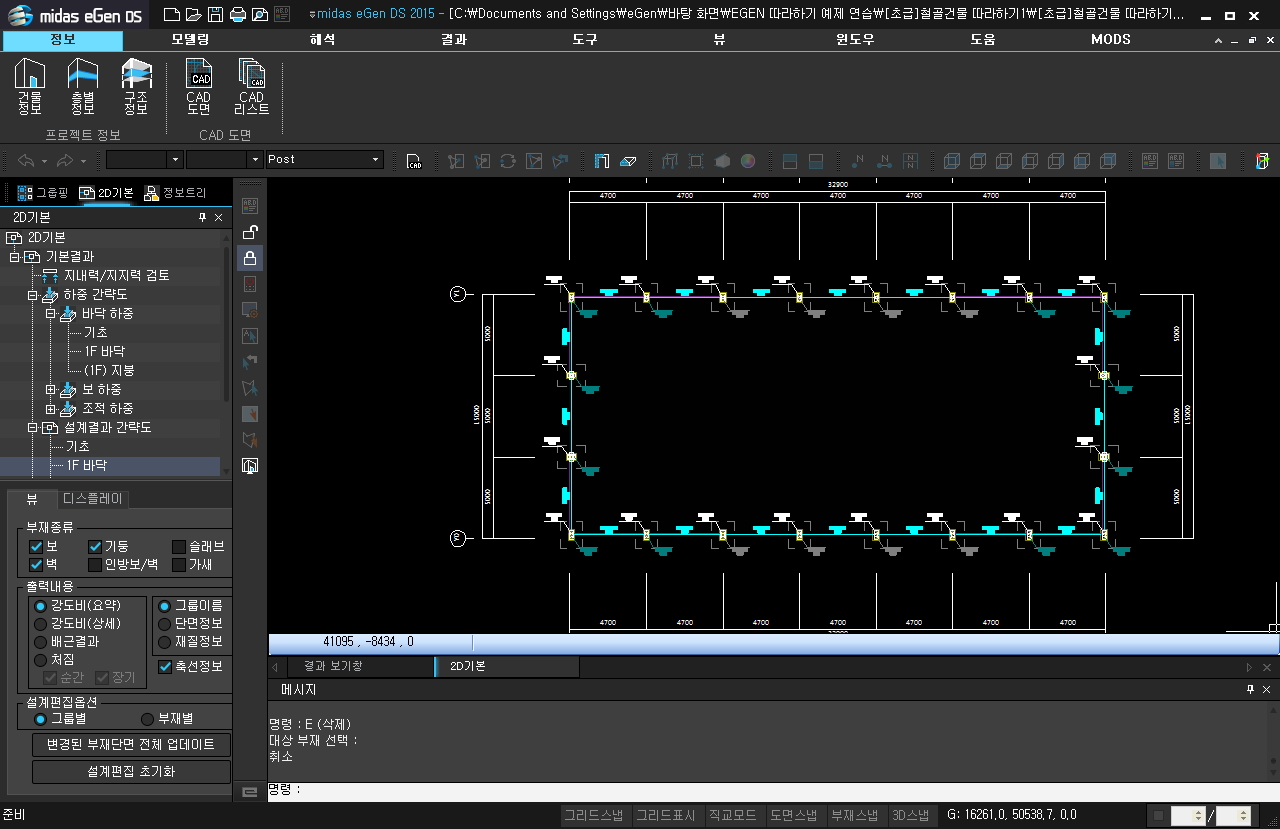

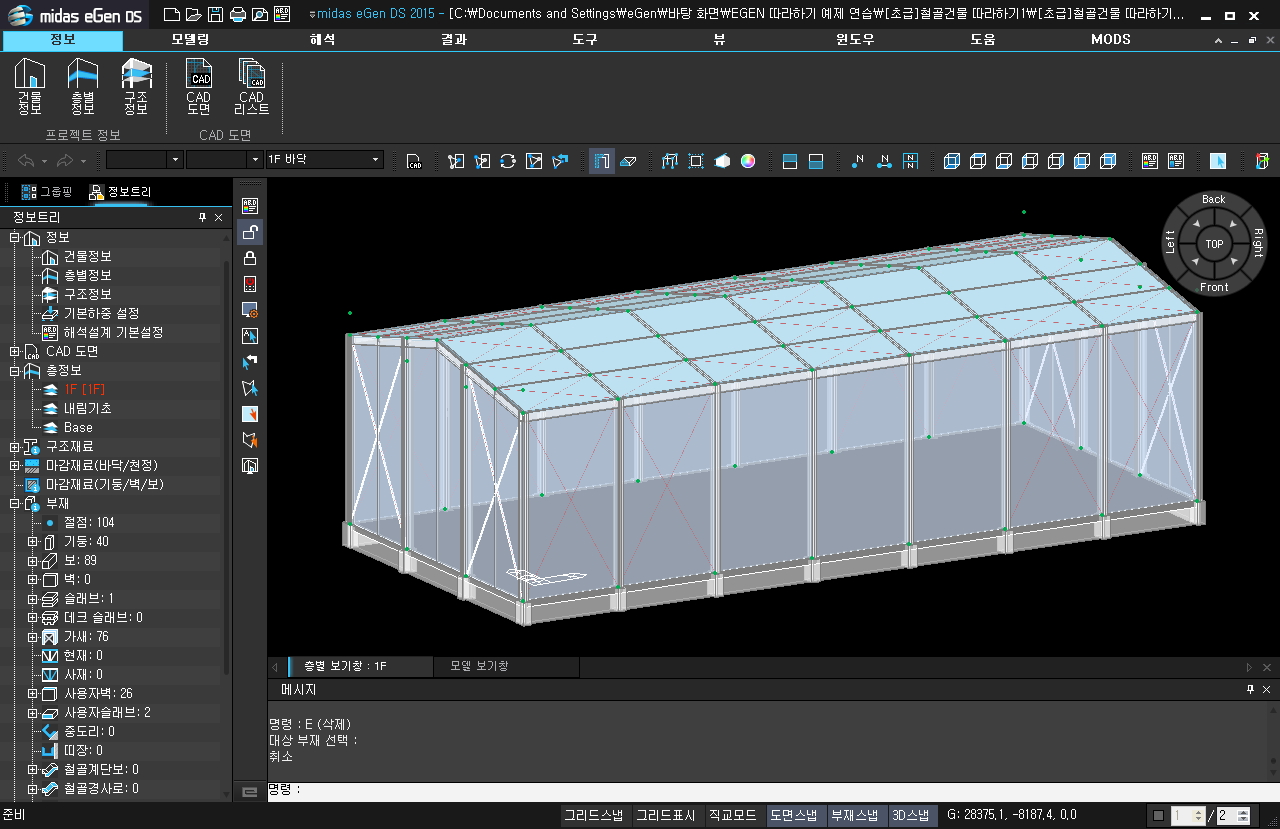

| 층별 보기창과 모델 보기창이 설정되어 있습니다. | 작업창이 [결과 보기창]으로 전환되며, 트리메뉴에 [2D기본]창이 추가되어 층별, 부재별 설계결과를 확인 할 수 있습니다. | |||
