[eGEN] 설계하중조합

기능

  • 철근콘크리트, 철골 부재를 설계 기준에 따라 설계하는데 적용될 하중조합조건이 자동생성됩니다.
    사용자가 하중조합을 입력, 수정 및 삭제할 수 있습니다.



호출

메인 메뉴에서 [해석] 탭 > [해석설계 설정] 패널 > [설계하중 조합]

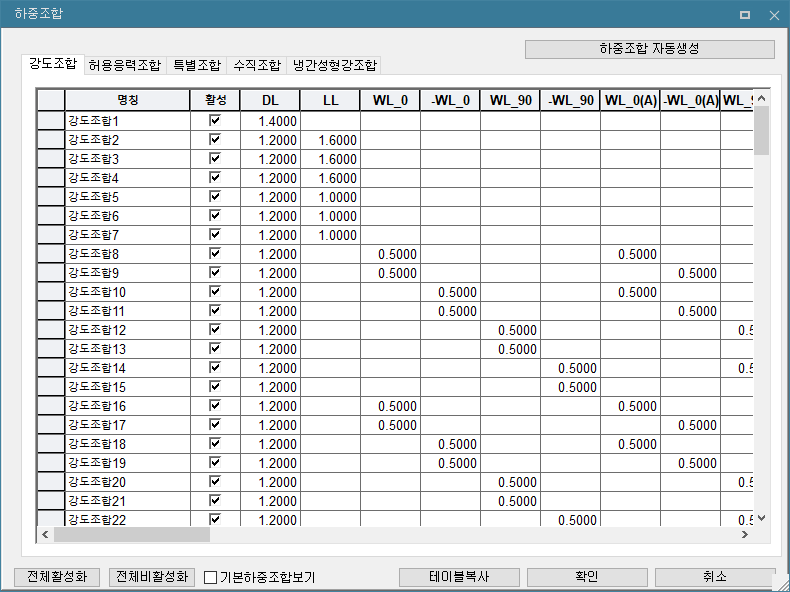

입력

하중조합

건축구조기준(KDS 41 12 00) 하중조합

강도설계법

1.4 (DL + Hv) + 1.6 Hh
1.2 (DL + Hv) + 1.6 (LL + Hh) + 0.5 (Lr 또는 S)
1.2 (DL + Hv) + 1.6 (Lr 또는 S) + (1.0 LL 또는 0.5 WL) + 1.6 Hh
1.2 (DL + Hv) + 1.0 WL + 1.0 LL + 0.5 (Lr 또는 S) + 1.6 Hh
1.2 (DL + Hv) + 1.0 E + 1.0 LL + 0.2 S + 1.6 Hh
0.9 (DL + Hv) + 1.0 WL + 1.6 Hh
0.9 (DL + Hv) + 1.0 E + 1.6 Hh



허용응력설계법

(DL + Hv) + Hh
(DL + Hv) + LL + Hh
(DL + Hv) + Hh + (Lr 또는 S)
(DL + Hv) + 0.75 LL + 0.75 (Lr 또는 S) + Hh
(DL + Hv) + (0.65 WL 또는 0.7 E) + Hh
(DL + Hv) + 0.75 (0.65 WL 또는 0.7 E) + 0.75 LL + 0.75 (Lr 또는 S) + Hh
0.6 (DL + Hv) + 0.65 WL + Hh
0.6 (DL + Hv) + 0.7 E + Hh



하중조합시 사용된 하중조건의 명칭

번 호명 칭기 호
1고정하중DL
2활하중LL
3지붕활하중Lr
4풍하중WL
5지진하중E
지진하중 조합 : ORTHO
6설하중S
균형 : BS, 불균형 : US
7지하토압수평토압/수직토압
8지하수압수평수압/수직수압
9크레인하중중력방향 하중 : CLV
주행방향 하중: CLR
주행직각방향 수평하중 : CLH



강도조합

부재(기둥, 보, 벽체, 기초 부재) 강도설계를 할 때 사용합니다.

사용성조합

균열 및 처짐, 기초의 지내력 계산시 적용되는 하중조합입니다.

특별조합

특별지진하중으로 설계해야하는 전이보, 전이슬래브, 그리고 전이보와 연결된 하부기둥 및 벽체에 대하여 적용되는
하중조합입니다.

수직조합

수직지진력을 고려하기 위해 캔틸레버부재로 특성 지정된 부재에 적용되는 하중조합입니다.

냉간성형강조합

SSC재질을 사용하는 LC형강 부재에 적용되는 하중조합입니다.

ORTHO 하중조합 설명

강도 조합

ORTHO11.0(RS_0+ES_0)+0.3(RS_90+ES_90)
ORTHO21.0(RS_0+ES_0)-0.3(RS_90+ES_90)
ORTHO31.0(RS_90+ES_90)+0.3(RS_0+ES_0)
ORTHO41.0(RS_90+ES_90)-0.3(RS_0+ES_0)
ORTHO51.0(RS_0+ES_0)+0.3(RS_90-ES_90)
ORTHO61.0(RS_0+ES_0)-0.3(RS_90-ES_90)
ORTHO71.0(RS_90-ES_90)+0.3(RS_0+ES_0)
ORTHO81.0(RS_90-ES_90)-0.3(RS_0+ES_0)
ORTHO91.0(RS_0-ES_0)+0.3(RS_90+ES_90)
ORTHO101.0(RS_0-ES_0)-0.3(RS_90+ES_90)
ORTHO111.0(RS_90+ES_90)+0.3(RS_0-ES_0)
ORTHO121.0(RS_90+ES_90)-0.3(RS_0-ES_0)
ORTHO131.0(RS_0-ES_0)+0.3(RS_90-ES_90)
ORTHO141.0(RS_0-ES_0)-0.3(RS_90-ES_90)
ORTHO151.0(RS_90-ES_90)+0.3(RS_0-ES_0)
ORTHO161.0(RS_90-ES_90)-0.3(RS_0-ES_0)



사용성 조합

ORTHO171.0(RS_0+ES_0)+0.3(RS_90+ES_90)
ORTHO181.0(RS_0+ES_0)-0.3(RS_90+ES_90)
ORTHO191.0(RS_90+ES_90)+0.3(RS_0+ES_0)
ORTHO201.0(RS_90+ES_90)-0.3(RS_0+ES_0)
ORTHO211.0(RS_0+ES_0)+0.3(RS_90-ES_90)
ORTHO221.0(RS_0+ES_0)-0.3(RS_90-ES_90)
ORTHO231.0(RS_90-ES_90)+0.3(RS_0+ES_0)
ORTHO241.0(RS_90-ES_90)-0.3(RS_0+ES_0)
ORTHO251.0(RS_0-ES_0)+0.3(RS_90+ES_90)
ORTHO261.0(RS_0-ES_0)-0.3(RS_90+ES_90)
ORTHO271.0(RS_90+ES_90)+0.3(RS_0-ES_0)
ORTHO281.0(RS_90+ES_90)-0.3(RS_0-ES_0)
ORTHO291.0(RS_0-ES_0)+0.3(RS_90-ES_90)
ORTHO301.0(RS_0-ES_0)-0.3(RS_90-ES_90)
ORTHO311.0(RS_90-ES_90)+0.3(RS_0-ES_0)
ORTHO321.0(RS_90-ES_90)-0.3(RS_0-ES_0)



특별 조합

ORTHO331.0{(2.5)(RS_0+ES_0)+0.3{(2.5)(RS_90+ES_90)}
ORTHO341.0{(2.5)(RS_0+ES_0)-0.3{(2.5)(RS_90+ES_90)}
ORTHO351.0{(2.5)(RS_90+ES_90)+0.3{(2.5)(RS_0+ES_0)}
ORTHO361.0{(2.5)(RS_90+ES_90)-0.3{(2.5)(RS_0+ES_0)}
ORTHO371.0{(2.5)(RS_0+ES_0)+0.3{(2.5)(RS_90-ES_90)}
ORTHO381.0{(2.5)(RS_0+ES_0)-0.3{(2.5)(RS_90-ES_90)}
ORTHO391.0{(2.5)(RS_90-ES_90)+0.3{(2.5)(RS_0+ES_0)}
ORTHO401.0{(2.5)(RS_90-ES_90)-0.3{(2.5)(RS_0+ES_0)}
ORTHO411.0{(2.5)(RS_0-ES_0)+0.3{(2.5)(RS_90+ES_90)}
ORTHO421.0{(2.5)(RS_0-ES_0)-0.3{(2.5)(RS_90+ES_90)}
ORTHO431.0{(2.5)(RS_90+ES_90)+0.3{(2.5)(RS_0-ES_0)}
ORTHO441.0{(2.5)(RS_90+ES_90)-0.3{(2.5)(RS_0-ES_0)}
ORTHO451.0{(2.5)(RS_0-ES_0)+0.3{(2.5)(RS_90-ES_90)}
ORTHO461.0{(2.5)(RS_0-ES_0)-0.3{(2.5)(RS_90-ES_90)}
ORTHO471.0{(2.5)(RS_90-ES_90)+0.3{(2.5)(RS_0-ES_0)}
ORTHO481.0{(2.5)(RS_90-ES_90)-0.3{(2.5)(RS_0-ES_0)}



수직 조합

ORTHO491.0(RS_0+ES_0)+0.3(RS_90+ES_90)
ORTHO501.0(RS_0+ES_0)-0.3(RS_90+ES_90)
ORTHO511.0(RS_90+ES_90)+0.3(RS_0+ES_0)
ORTHO521.0(RS_90+ES_90)-0.3(RS_0+ES_0)
ORTHO531.0(RS_0+ES_0)+0.3(RS_90-ES_90)
ORTHO541.0(RS_0+ES_0)-0.3(RS_90-ES_90)
ORTHO551.0(RS_90-ES_90)+0.3(RS_0+ES_0)
ORTHO561.0(RS_90-ES_90)-0.3(RS_0+ES_0)
ORTHO571.0(RS_0-ES_0)+0.3(RS_90+ES_90)
ORTHO581.0(RS_0-ES_0)-0.3(RS_90+ES_90)
ORTHO591.0(RS_90+ES_90)+0.3(RS_0-ES_0)
ORTHO601.0(RS_90+ES_90)-0.3(RS_0-ES_0)
ORTHO611.0(RS_0-ES_0)+0.3(RS_90-ES_90)
ORTHO621.0(RS_0-ES_0)-0.3(RS_90-ES_90)
ORTHO631.0(RS_90-ES_90)+0.3(RS_0-ES_0)
ORTHO641.0(RS_90-ES_90)-0.3(RS_0-ES_0)



냉간성형강 조합

ORTHO651.0(RS_0+ES_0)+0.3(RS_90+ES_90)
ORTHO661.0(RS_0+ES_0)-0.3(RS_90+ES_90)
ORTHO671.0(RS_90+ES_90)+0.3(RS_0+ES_0)
ORTHO681.0(RS_90+ES_90)-0.3(RS_0+ES_0)
ORTHO691.0(RS_0+ES_0)+0.3(RS_90-ES_90)
ORTHO701.0(RS_0+ES_0)-0.3(RS_90-ES_90)
ORTHO711.0(RS_90-ES_90)+0.3(RS_0+ES_0)
ORTHO721.0(RS_90-ES_90)-0.3(RS_0+ES_0)
ORTHO731.0(RS_0-ES_0)+0.3(RS_90+ES_90)
ORTHO741.0(RS_0-ES_0)-0.3(RS_90+ES_90)
ORTHO751.0(RS_90+ES_90)+0.3(RS_0-ES_0)
ORTHO761.0(RS_90+ES_90)-0.3(RS_0-ES_0)
ORTHO771.0(RS_0-ES_0)+0.3(RS_90-ES_90)
ORTHO781.0(RS_0-ES_0)-0.3(RS_90-ES_90)
ORTHO791.0(RS_90-ES_90)+0.3(RS_0-ES_0)
ORTHO801.0(RS_90-ES_90)-0.3(RS_0-ES_0)





0
