기능
- 선택된 절점에 입력된 강제변위를 테이블 형식에 직접 입력하거나 수정합니다.
호출
메인 메뉴에서 [해석] 탭 > [하중설정] 패널 > [테이블] > [강제변위]
입력
입력

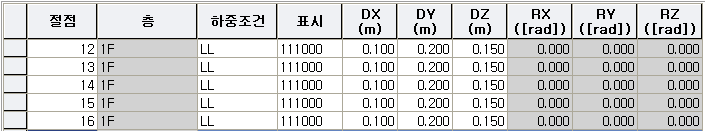

테이블 사용법을 참조하여 다음 데이터를 입력하거나 수정합니다.
항목설명
절점 : 절점번호
층 : 해당 층
하중조건 : 단위하중조건 선택
표시 : 절점좌표계(전체좌표계) 기준으로 강제변위를 부과하고자 하는 자유도 성분선택
DX (m) : 전체좌표계 또는 절점좌표계 x축 방향 강제변위성분
DY (m) : 전체좌표계 또는 절점좌표계 y축 방향 강제변위성분
DZ (m) : 전체좌표계 또는 절점좌표계 z축 방향 강제변위성분
RX ([rad]) : 전체좌표계 또는 절점좌표계 x축에 대한 강제 회전변위성분
RY ([rad]) : 전체좌표계 또는 절점좌표계 y축에 대한 강제 회전변위성분
RZ ([rad]) : 전체좌표계 또는 절점좌표계 z축에 대한 강제 회전변위성분
