기능
- 선택된 선부재에 사용자가 직접 하중값을 입력합니다.
호출
메인 메뉴에서 [해석] 탭 > [하중설정] 패널 > [선하중]

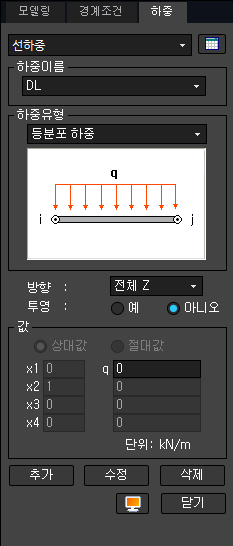

입력
하중이름
선하중을 적용하려는 하중이름을 선택합니다.
DL : 고정하중
LL : 활하중
LR : 지붕활하중
WL_0 : X방향 풍하중
WL_90 : Y방향 풍하중
-WL_0 : -X방향 풍하중
-WL_90 : -Y방향 풍하중
WL_0(A) : X방향 풍하중에 대한 풍직각풍하중
WL_90(A) : Y방향 풍하중에 대한 풍직각풍하중
-WL_0(A) : -X방향 풍하중에 대한 풍직각풍하중
-WL_90(A) : -Y방향 풍하중에 대한 풍직각풍하중
하중유형
선하중의 재하형식을 지정합니다. 재하형식의 종류는 다음과 같습니다.
| 하중유형 | 하중 이미지 | 단위 |
| 집중 하중 | kN | |
| 등분포 하중 | kN/m | |
| 부등분포 하중 | kN/m | |
| 사다리꼴 하중 | kN/m |
방향
선하중의 작용방향을 지정합니다.
작용방향의 종류
로컬 x 요소좌표계 x축방향으로 선하중 재하 (직선배치된 경우)
로컬 y 요소좌표계 y축방향으로 선하중 재하 (직선배치된 경우)
로컬 z 요소좌표계 z축방향으로 선하중 재하 (직선배치된 경우)
로컬 X 전체좌표계 X축방향으로 선하중 재하
로컬 Y 전체좌표계 Y축방향으로 선하중 재하
로컬 Z 전체좌표계 Z축방향으로 선하중 재하
- 하중의 작용방향이 상기의 6개 방향에 속하지 않는 임의의 방향일 경우에는 각 성분별 분력으로 입력하면 됩니다.
단, 분력 계산시 부호에 유의해야 합니다.
투영
선하중을 하중재하구간의 전체 요소에 재하할 것인지 하중작용방향의 수직선상에 투영된 길이에 대해 재하할 것인지 지정합니다.
이 기능은 하중유형이 '등분포 하중' 또는 '부분등분포 하중' , ‘사다리꼴 하중’이면서 방향이 '전체'인 조건에 대해서만 유효합니다.
예 선하중을 하중작용방향의 수직선상에 투영된 하중재하구간 길이에 대해 재하할 경우
아니오 선하중을 하중재하구간의 전체길이에 대해 재하할 경우
값
연속보하중의 재하위치와 하중의 크기를 정의합니다.
상대값 선하중의 재하위치를 하중재하구간 길이에 대한 상대비율로 입력
절대값 선하중의 재하위치를 실제 길이로 입력
x 값 안내그림을 참조하여 하중의 위치 입력
q 값 안내그림을 참조하여 하중의 크기 입력
