기능
- 탄성연결은 두 절점을 사용자가 입력한 강성으로 연결하는 요소로서, 강성을 제외한 구조적 특성은 가지고 있지 않습니다.
강성의 방향과 크기를 정밀하게 모델링 할 수 있는 장점이 있습니다.
호출
메인 메뉴에서 [해석] 탭 > [경계조건] 패널 > [탄성연결]

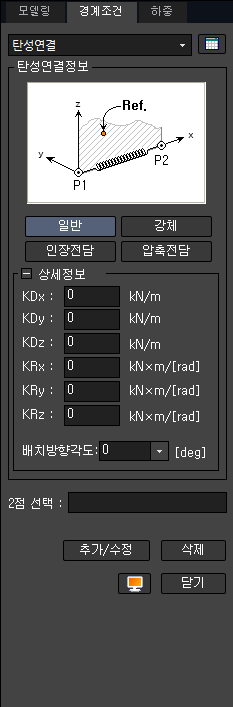

입력
탄성연결의 우측
탄성연결 테이블 표시
탄성연결정보
아래의 경우에 해당되면 간단히 해당 버튼을 클릭함으로써 탄성연결요소의 종류를 지정할 수 있습니다.
: 일반 탄성연결요소
: 강체연결요소
: 인장전담 탄성연결요소
: 압축전담 탄성연결요소
상세정보
KDx : 요소좌표계 x축 뱡향 이동강성 (단위 : 단위길이당 힘)
KDy : 요소좌표계 y축 뱡향 이동강성 (단위 : 단위길이당 힘)
KDz : 요소좌표계 z축 뱡향 이동강성 (단위 : 단위길이당 힘)
KRx : 요소좌표계 x축에 대한 회전방향 강성 (단위 : 단위각도(radian)당 모멘트)
KRy : 요소좌표계 y축에 대한 회전방향 강성 (단위 : 단위각도(radian)당 모멘트)
KRz : 요소좌표계 z축에 대한 회전뱡향 강성 (단위 : 단위각도(radian)당 모멘트)
배치방향각도 : 탄성연결요소의 배치방향을 정의하는 각도
2점 선택
탄성연결요소를 입력하려는 2개 절점의 번호 입력 마우스로 절점을 직접 선택하거나, 키보드로 절점 번호를 입력합니다.
