기능
- 지진하중에 의해 발생된 층간변위를 테이블로 확인합니다.
호출
메인 메뉴에서 [결과] 탭 > [층별 결과] 패널 > [테이블] > [층간변위]
입력
자료활성화
자료 활성정보 대화창에서 확인을 원하는 하중조건/하중조합을 선택합니다.

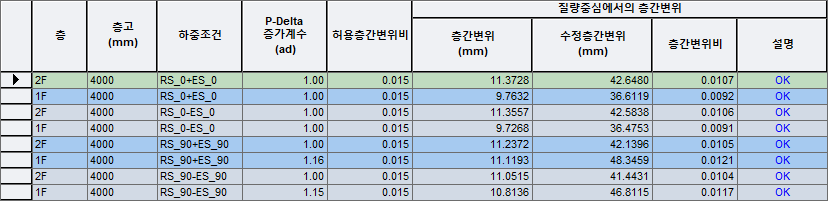

항목설명
층 : 해당층
층고 : 해당 층의 층고
하중조건 : 단위하중조건
P-Delta 증가계수(ad) : 해당방향으로 층전단력에 대해 프레임(기둥)이 분담하는 전단력의 비율
P-Delta효과에 의한 증폭계수(ad) 산정시 사용되는 층간변위는 테이블 출력항목의 모든 수직요소 중 최대층간변위 값을 이용합니다.
허용층간변위비 : KDS 41 17 00 건축물 내진설계기준 : 표8.2-1 참조
| 내진등급 | 특 | Ⅰ | Ⅱ |
| 허용층간변위 | 0.010 hsx | 0.015 hsx | 0.020 hsx |
hsx : X층의 층고
모든수직요소 중 최대층간변위 : 절점별 최대 층간변위를 출력합니다.
절점 : 해당층에서 최대 층간변위가 발생하는 절점 번호
층간변위 : 정적 및 동적하중에 의해 발생하는 층간변위
수정층간변위 : (P-Delta효과에 의한 증폭계수 X 변위증폭계수 X 층간변위) / 중요도계수
층간변위비 : 수정층간변위 / 층고
설명
OK : 안정계수가 0.1이하이므로 P-Delta 해석을 필요로 하지 않습니다.
P-Delta 해석필요 : P-Delta 해석에 의한 부재력과 층간변위를 사용해야 합니다.
재설계 : 구조물이 불안정한 상태입니다. 구조부재의 재배치 또는 강성 조정이 필요합니다.
< FAQ : [모델검토] P-Delta해석 필요여부 검토 >
