기능
- 포인트 그리드의 간격을 설정하고, 도면 스냅을 설정합니다.
호출
메인 메뉴에서 [도구] 탭 > [환경설정] 패널 > [그리드 스냅]
단축명령어 SS

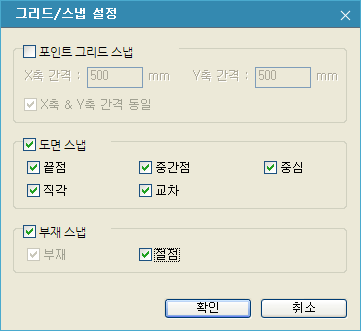

입력
포인트 그리드 스냅
포인트 그리드의 간격을 지정합니다.
X축 간격
전체좌표계 X축 방향의 포인트 그리드 간격
Y축 간격
전체좌표계 Y축 방향의 포인트 그리드 간격
X축 & Y축 간격 동일
X, Y축을 동일한 간격으로 입력하는 경우 check on
X, Y축을 다른 간격으로 지정하는 경우 check off
도면 스냅
끝점 : 가장 근접한 끝점을 스냅
중간점 : 선의 중간점으로 스냅
중심 : 원의 중심점으로 스냅
직각 : 선의 직각점을 스냅
교차 : 선의 교차점을 스냅
부재스냅
부재
마우스커서가 요소의 중앙점을 찾아 가도록 합니다.
선요소의 경우는 화면 하단의 상태바 우측에 위치한 Snap Point 지정기능 ()을 이용하여 임의의 스냅위치를 조정할 수 있습니다.
가령 요소를 3등분한 위치를 스냅하고자 할 경우에는 버튼을 클릭한 다음 1/3을 설정합니다. 이 기능은 선요소상의 임의 위치에 또 다른 선요소를 연결하여 신규생성할 때 대단히 효과적으로 이용될 수 있습니다.
절점
마우스 커서가 인접한 절점을 찾아 가도록 합니다.
