기능
-
새로운 사용자도면을 정의하여 저장합니다.
사용자가 원하는 객체로 구성되어있는 사용자 고유의 도면을 정의합니다. 명령을 실행하면 사용자도면 정의 대화상자가 표시됩니다.
정의된 사용자도면은 자동으로 프로그램의 시스템파일에 저장되어 이후 프로그램을 실행할때 [워크트리]-[도면요소]-'사용자 도면' 에 자동 로밍 됩니다.
실행방법
실행경로 [그리기] > [사용자도면 정의]
ICON
명령어 DEFINEUSERDRAWING (DUD)
관련기능
상세설명
폴더 위치 열기(F)
선택한 사용자도면이 저장된 폴더를 윈도우탐색기로 오픈합니다.
새로고침
워크트리 사용자도면의 표시내용을 지정된 경로의 현재 상태와 일치시킵니다.
새 사용자도면그룹
새 사용자도면 그룹을 생성 됩니다. 사용자도면 그룹은 지정된 경로의 폴더의 하위폴더에 해당됩니다.
도면요소 미리보기
도면요소를 미리 확인하고 삽입할 수 있는 도면요소 미리보기 대화상자가 표시됩니다.
삭제
선택한 도면요소를 삭제합니다.
이름 바꾸기
선택한 도면요소의 이름을 바꿀 수 있습니다.
프로세스

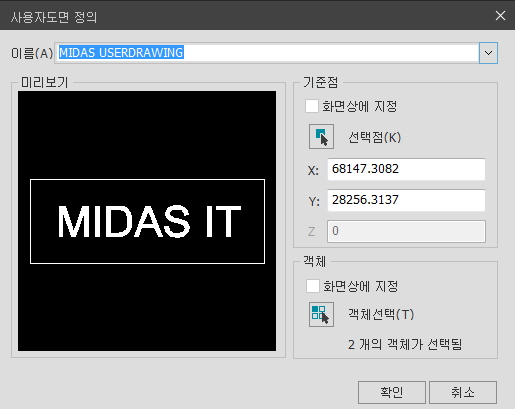

사용자선 정의 대화상자
사용자 선객체 정의 대화상자가 표시됩니다.
이름
사용자도면 정의의 이름을 입력하거나 선택합니다.
*이름은 최대 255자까지 가능하며 문자, 숫자, 공백등을 포함하여 작성할 수 있습니다.
그러나 운영체계 또는 지원되지않는 문자, 이 프로그램에서 다른 목적으로 사용하는 특수문자는 제외됩니다.
미리보기
이름 항목에서 기존의 사용자도면을 선택하거나 새로운 사용자도면 정의시 객체를 선택하면 미리보기창에 표시됩니다.
기준점
사용자도면 삽입 기준점을 지정합니다. 기본값은 0,0,0 이고 z값은 비활성상태 입니다.
□화면상에 지정
체크하면 선택점버튼 및 X, Y, Z 값이 비활성화 되어 값은 무시되며, 확인을 눌러 대화상자가 닫히면 명령 프롬프트를 통해 삼입기준점을 요구합니다.
선택점
버튼을 누르면 대화상자가 임시로닫히고 삽입 기준점을 화면에서 지정합니다. 대화상자로 복귀하면 지정한 삽입기준점의 좌표가 대화상자에 표시됩니다.
X
삽입기준점의 X좌표값을 지정합니다.
Y
삽입기준점의 Y좌표값을 지정합니다.
Z
좌표값은 '0'(영)으로 고정됩니다. 비활성 항목입니다.
객체
사용자도면 정의에 포함시킬 객체를 지정합니다.
□화면상에 지정
체크하면 객체선택버튼이 비활성화되고, 확인을 눌러 대화상자가 닫히면 명령 프롬프트를 통해 객체선택을 요구합니다.
객체 선택
버튼을 누르면 대화상자가 임시로 닫히고 화면에서 객체를 선택합니다. 객체선택을 완료하면 Enter 키를 눌러 대화상자로 복귀합니다.
Tip & QnA
[워크트리]-[도면요소]-[사용자도면] 사용자도면 그룹이나 사용자도면을 선택 후 마우스 오른쪽 클릭 이름 바꾸기로 이름을 바꿀 수 있습니다.
