[DRAWING/eGEN] 선

기능

• 객체의 길이나 둘레를 지정한 길이로 분할합니다.



실행방법

실행경로  [그리기] > [선]

ICON

명령어  LINE (L)

관련기능

상세설명

연속되는 일련의 선 세그먼트를 그립니다.

프로세스

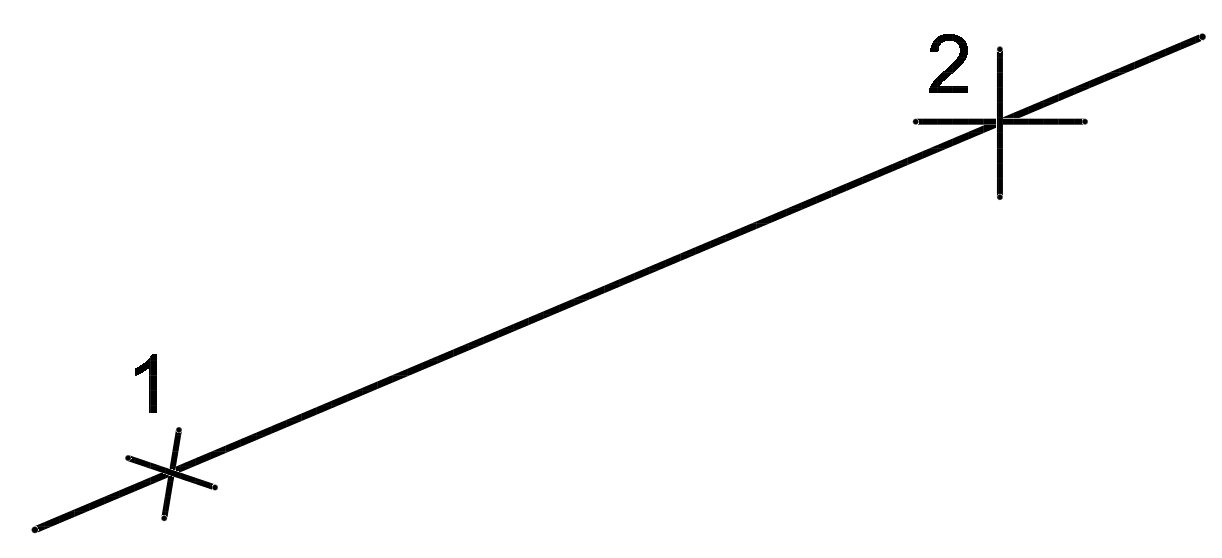

첫 번째 점 지정:
선이 시작하는 지점을 지정합니다. ENTER 키를 누르면 최근에 그려진 선의 끝점에서부터 선을 계속해서 그릴 수 있습니다.


ENTER 키 누르기 전	ENTER 키 누른 후

다음 점 지정 또는 [끊기(B)]:
계속해서 다음 점을 지정하여 선 세그먼트를 그립니다.

끊기(B)
객체에서 지정한 두 점 사이의 객체 부분을 지웁니다. 두 번째 점이 객체상에 없는 경우 가장 가까운 점을 객체에서 선택합니다.
그러므로 선, 호 또는 폴리선의 한쪽 끝을 끊으려면 제거될 끝점을 지나는 두 번째 점을 지정합니다.
객체의 일부를 지우지 않고 객체를 둘로 분할하려면 첫 번째 점과 두 번째 점에 대해 모두 같은 점을 입력합니다.

끊기 옵션 반영 전	끊기 옵션 반영 후

다음 점 지정 또는 [끊기(B) / 명령 취소(U)]:
계속해서 다음 점을 지정하여 선 세그먼트를 그립니다.

명령 취소(U)
명령 도중 마지막 선 세그먼트를 지우고 한 단계 이전의 단계로 되돌립니다. 더 이상 지울 세그먼트가 없는 경우 계속해서 시작점을 요구합니다.

입력 전	입력 후

다음 점 지정 또는 [끊기(B) / 닫기(C) / 명령 취소(U)]:
계속해서 다음 점을 지정하여 선 세그먼트를 그립니다.

닫기(C)
현재 그리고 있는 세그먼트의 다음점을 시작점으로 하는 세그먼트를 그립니다.

첫 세그먼트에서 끊기(B) 옵션을 사용했더라도 시작점으로 연결하는 선 세그먼트를 그립니다.

입력 전	입력 후
