기능
모델뷰에 Tracing file을 삽입합니다.
호출
메인 메뉴에서 [Structure] 탭 > [Tracing] 그룹 > [Tracing File Import]

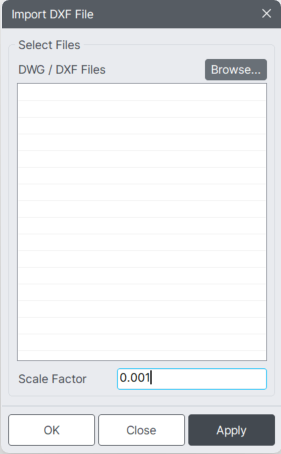

입력
Browse 버튼
클릭하여 DWG/DXF 파일의 열기 창(Open window)을 엽니다. 가져올 DWG/DXF 파일을 목록에 추가합니다.
DWG/DXF File
DWG/DXF 파일 목록이 표시됩니다.
Scale Factor
DWG/DXF 파일의 단위계(in, mm 등)와 프로그램의 단위계를 일치시키기 위해 배율 계수(Scale Factor)를 입력합니다.
입력된 배율 계수(Scale Factor)에 따라 DWG/DXF의 단위에 적용되어 모델뷰에 삽입됩니다.
예시)
단위계가 'm'인 경우 : Scale Factor = 0.001
단위계가 'cm'인 경우 : Scale Factor = 0.1
단위계가 'mm'인 경우 : Scale Factor = 1
