1. Update Item
1) 신규 기능 추가
- GEN NX WALL Draw 기능 추가
2) 신규 컴포넌트 추가
- Story Mass Summary
- Story Load Summary
- Story Drift
- Story Drift Table
- Story Shear Force
- Story Weight
- Wind Loads
- Wind Pressure(User)
- Wind Additions
- Seismic Loads
- Seismic Pressure(User)
- Seismic Additions
- RS Function
3) 기존 컴포넌트 변경
- Story Data 컴포넌트 REPLACE / ADD 기능 추가
4) Bug Fix
- Vehicles User Type GH 구조 오류 수정
2. Description
1) 신규 기능 추가

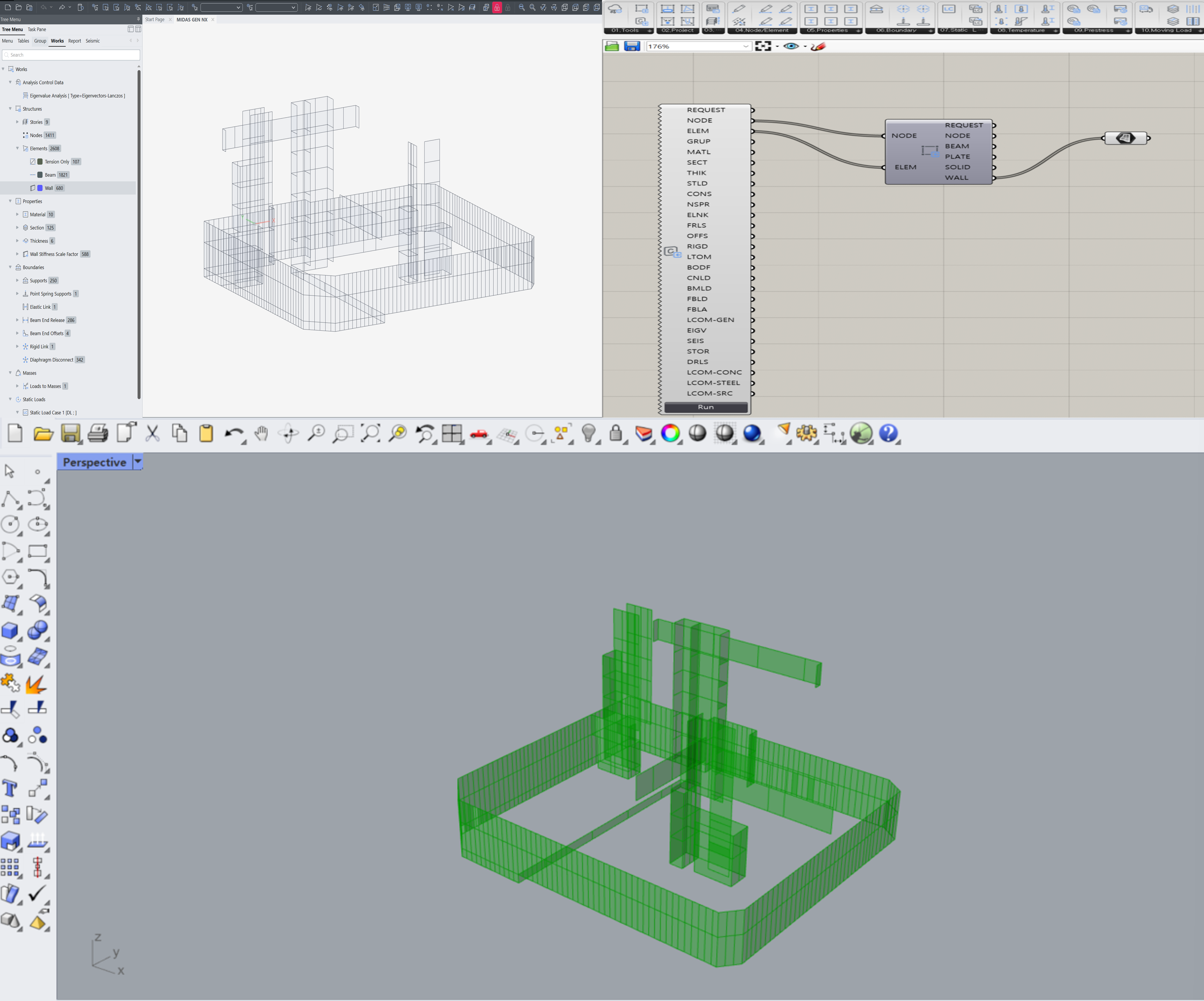

GEN NX WALL Draw
MIDAS GH 3.3.1 부터 GEN NX 생성한 WALL 요소를 Draw NX 컴포넌트를 통해 모델 생성이 가능합니다.
※ 해당 기능은 GEN NX 에서 지원 됩니다.
2) 신규 컴포넌트 추가

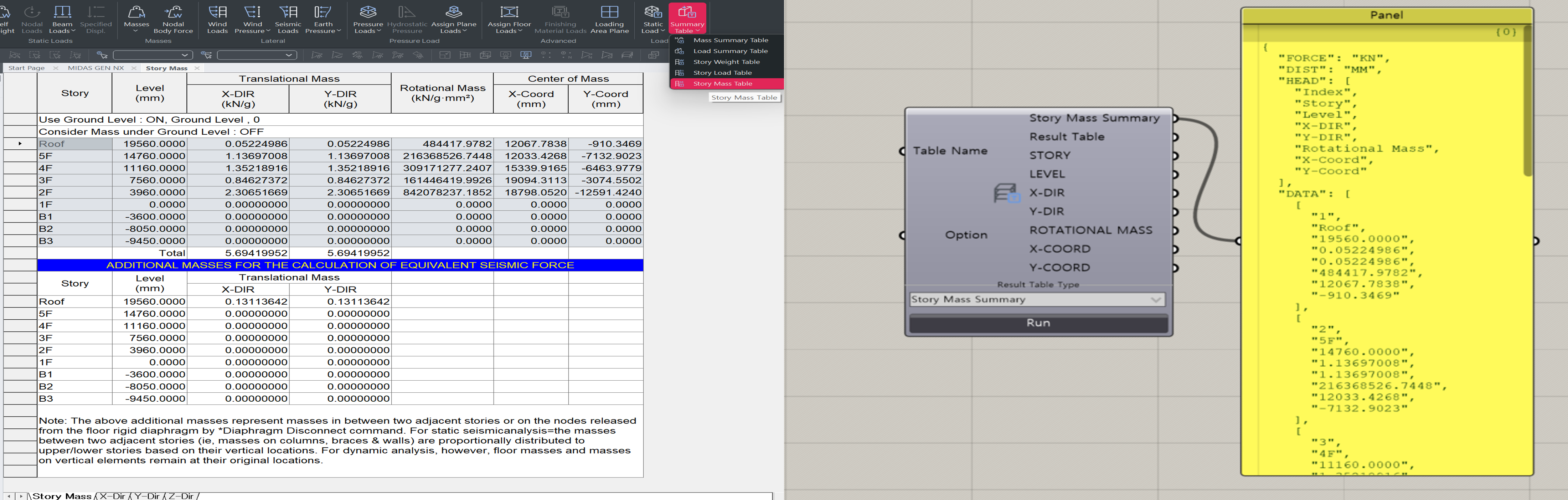

Story Mass Summary
Story Mass Table 결과를 그래스호퍼를 통해 가져올 수 있는 컴포넌트입니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

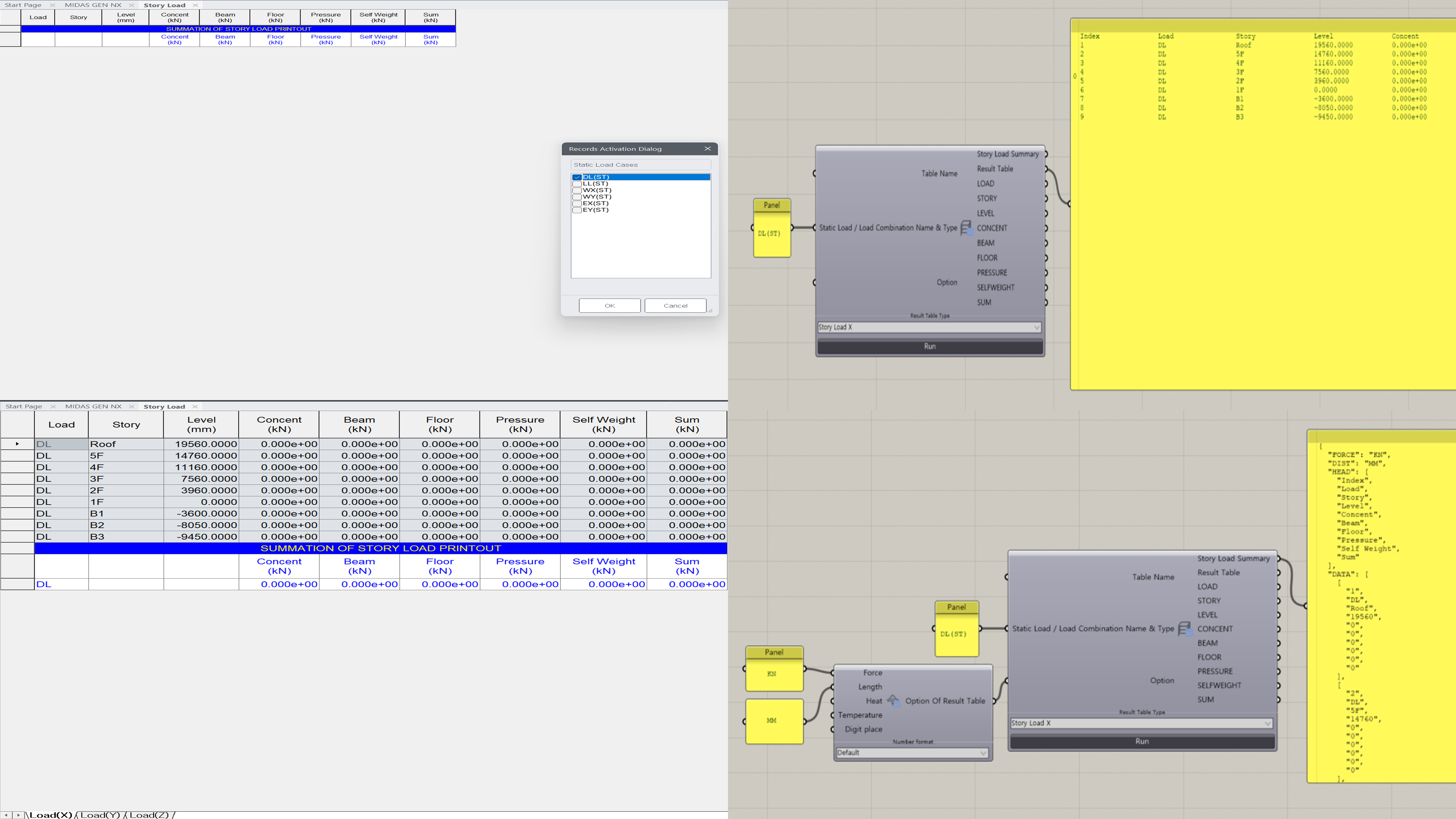

Story Load Summary
Story Load Table 결과를 그래스호퍼를 통해 가져올 수 있는 컴포넌트입니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

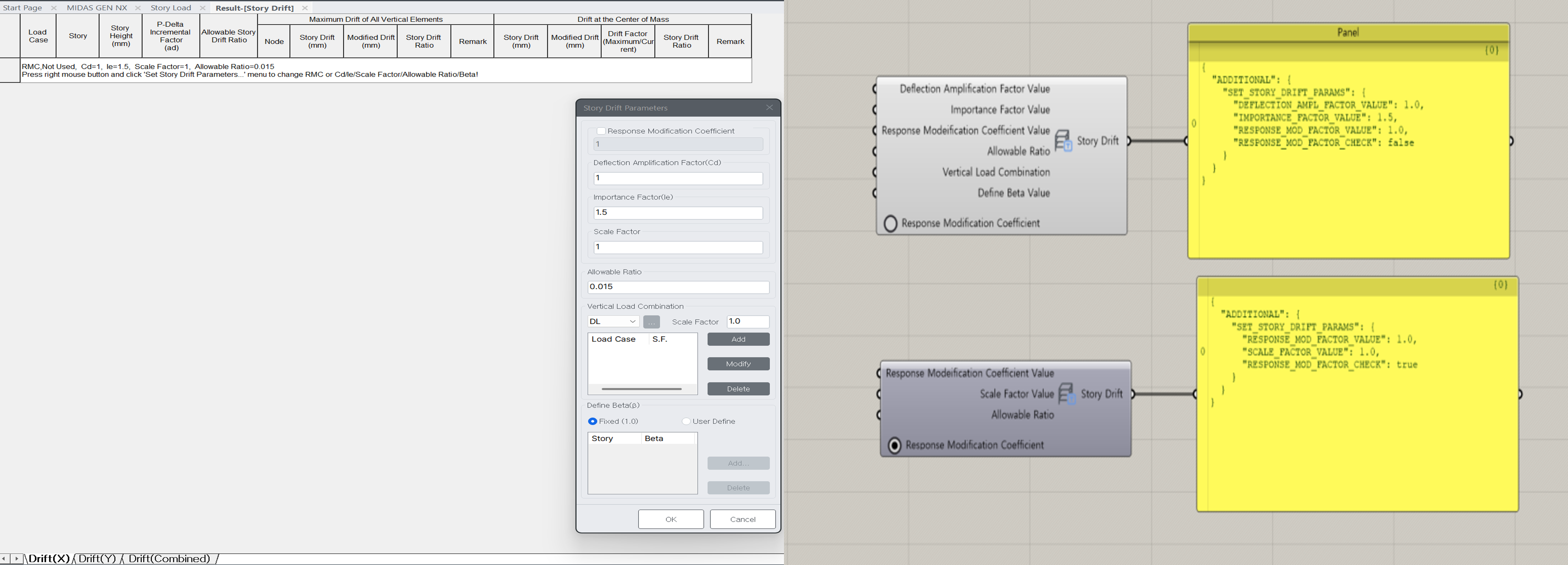

Story Drift
Story Drift Parameter를 입력할 수 있는 컴포넌트입니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

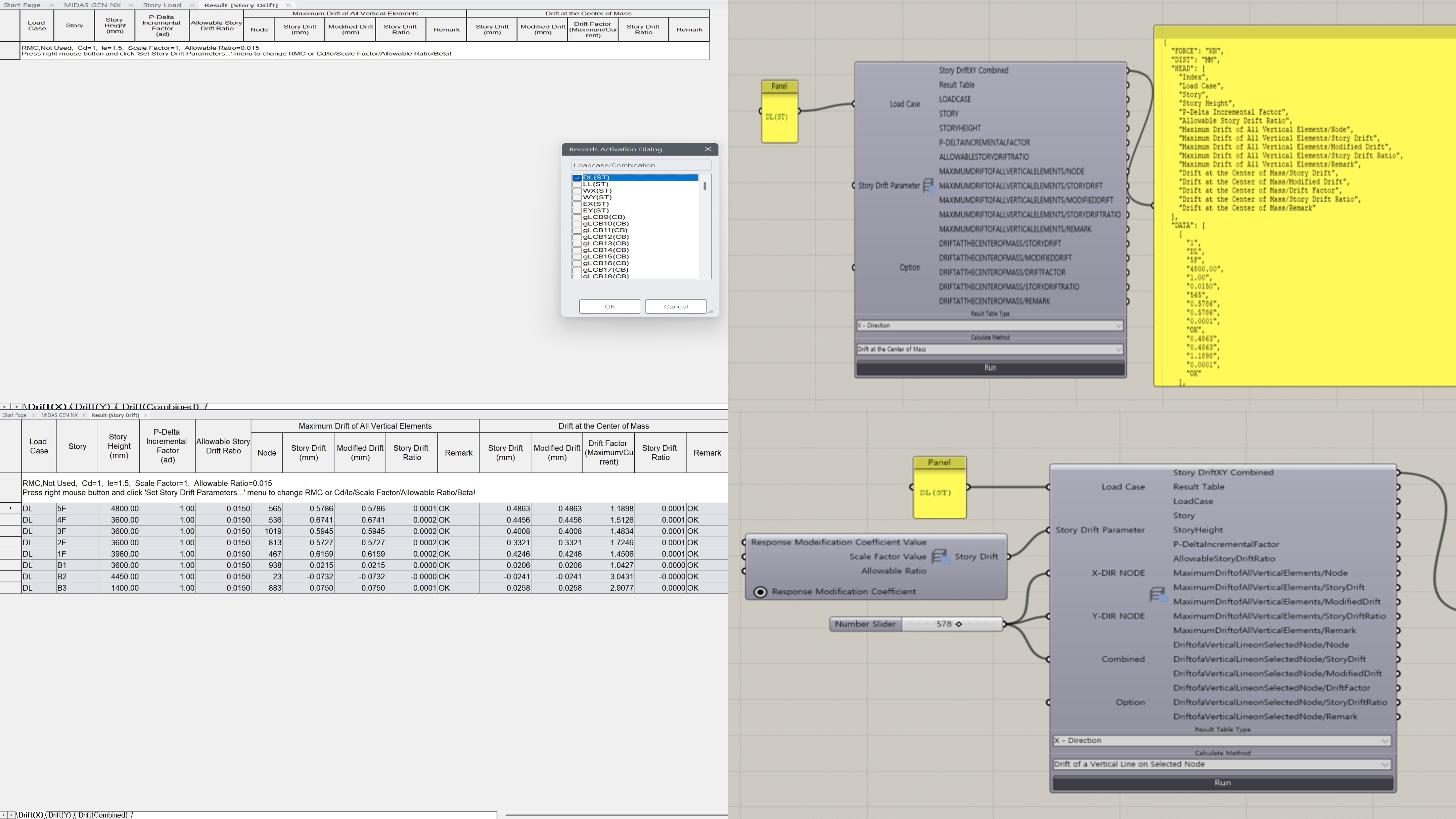

Story Drift Table
Story Dirft Table 결과를 그래스호퍼를 통해 가져올 수 있는 컴포넌트입니다.
Story Drift Calculation Method별, Node를 입력하여 Table 결과를 가져올 수 있습니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

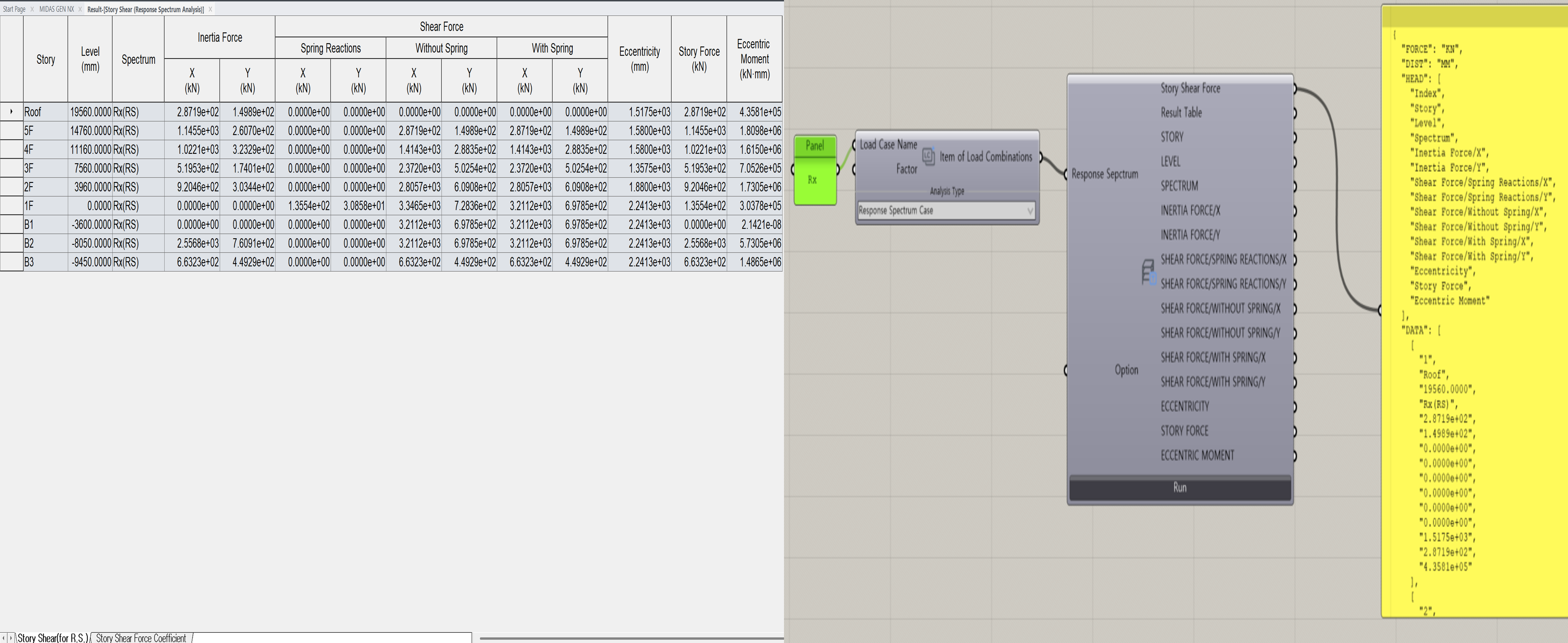

Story Shear Force
Story Shear (Response Spectrum Analysis) Table 결과를 그래스호퍼를 통해 가져올 수 있는 컴포넌트입니다.
Story Shear Force 컴포넌트 입력값에 Item of Load Combinatios 컴포넌트를 활용하여 실행할 수 있습니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

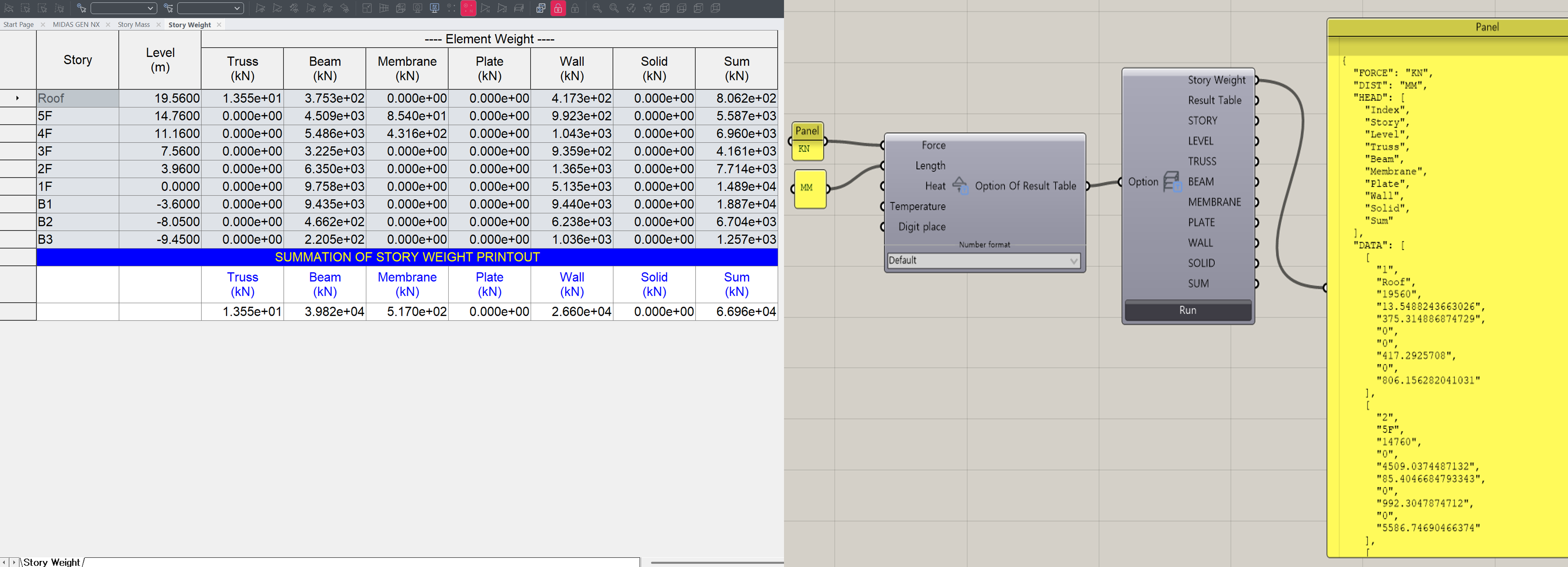

Story Weight
Story Weight Table 결과를 그래스호퍼를 통해 가져올 수 있는 컴포넌트입니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

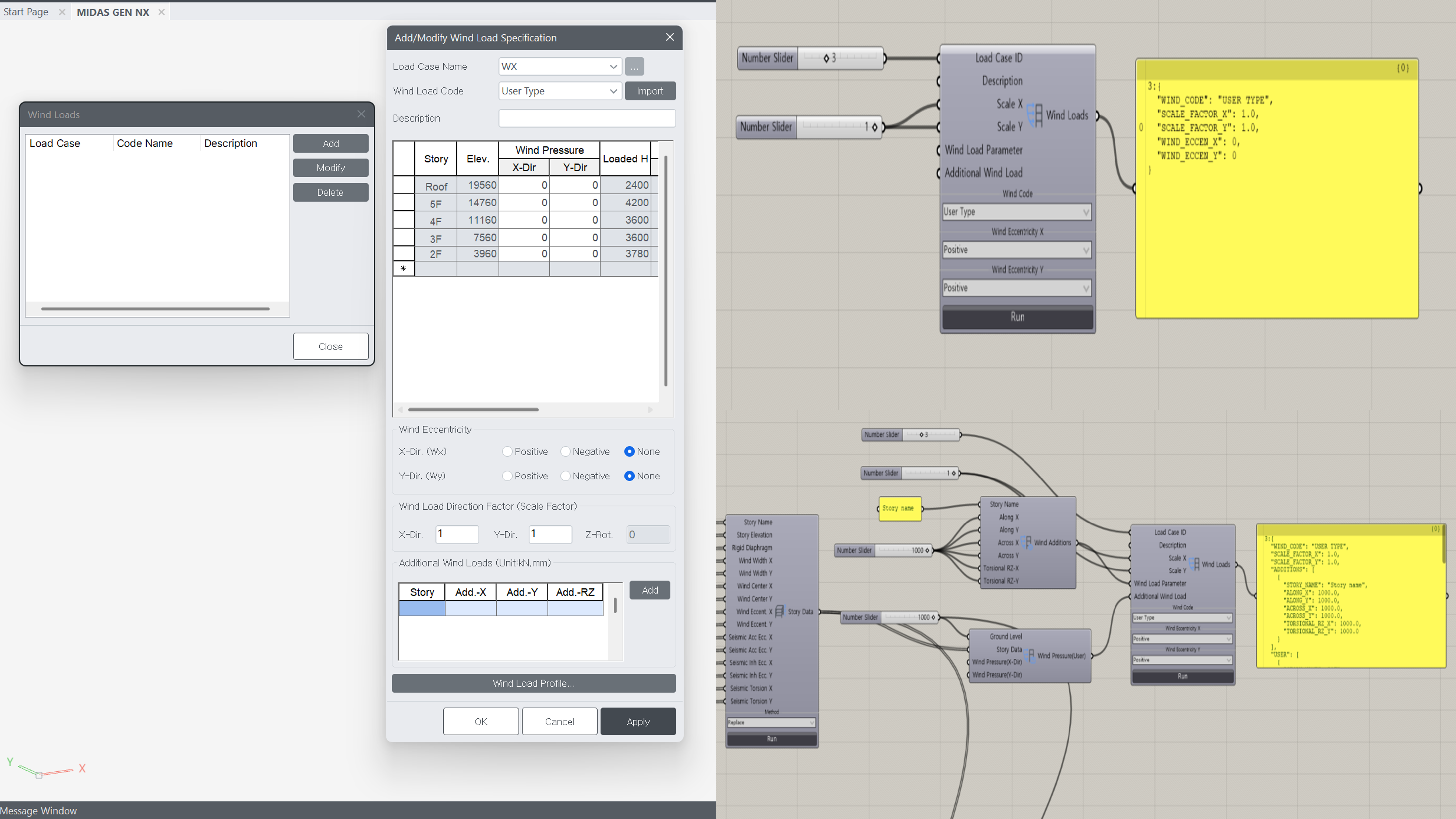

Wind Loads
Wind Load Case를 User Type으로 입력해주는 컴포넌트입니다.
Wind Pressure(User)와 Wind Additions 컴포넌트를 활용할 수 있습니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

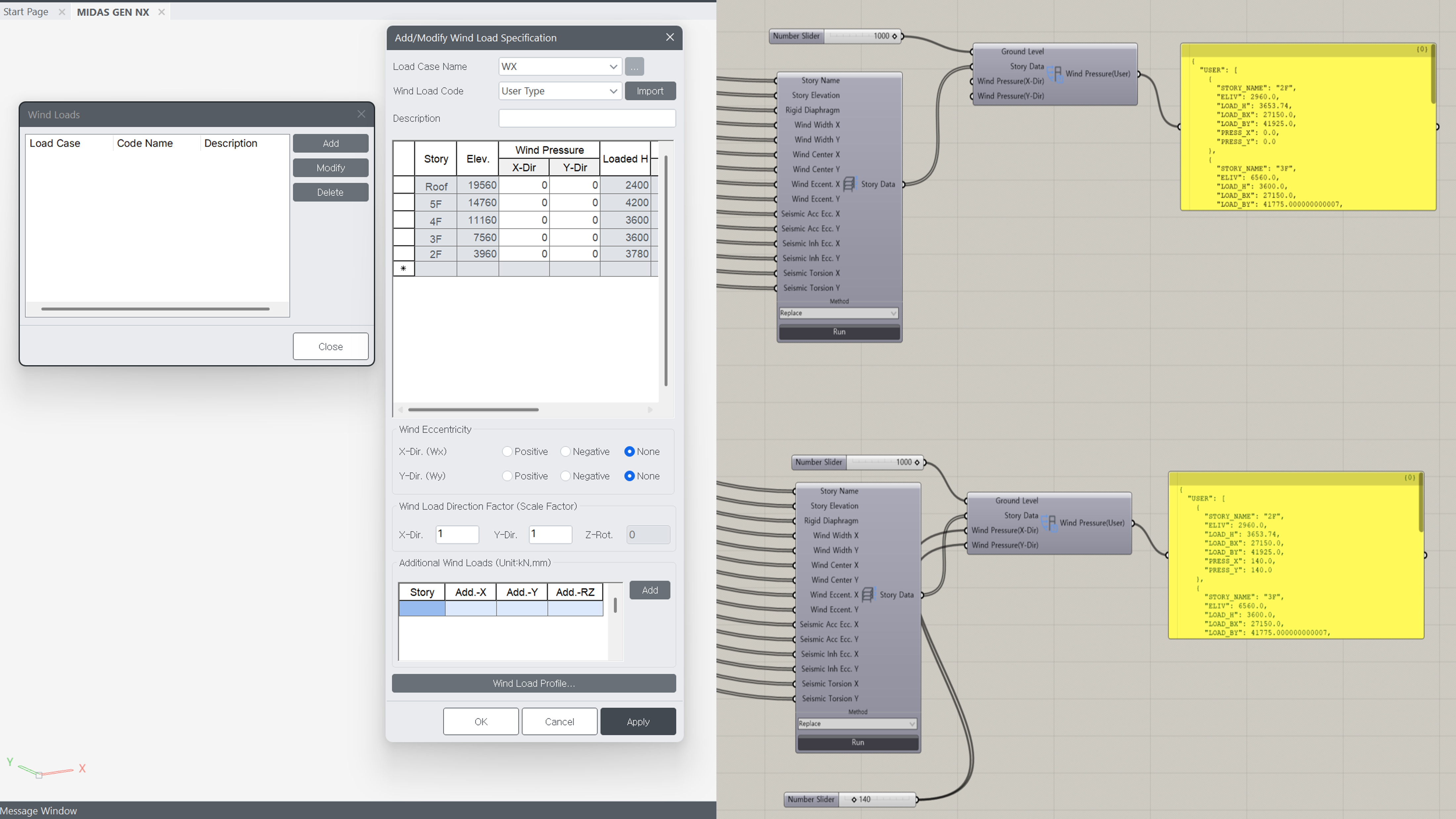

Wind Pressure(User)
Wind Loads User Type에서 Ground Level에 따른 Story Level 계산과 Wind Pressure 데이터를 입력하는 컴포넌트입니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

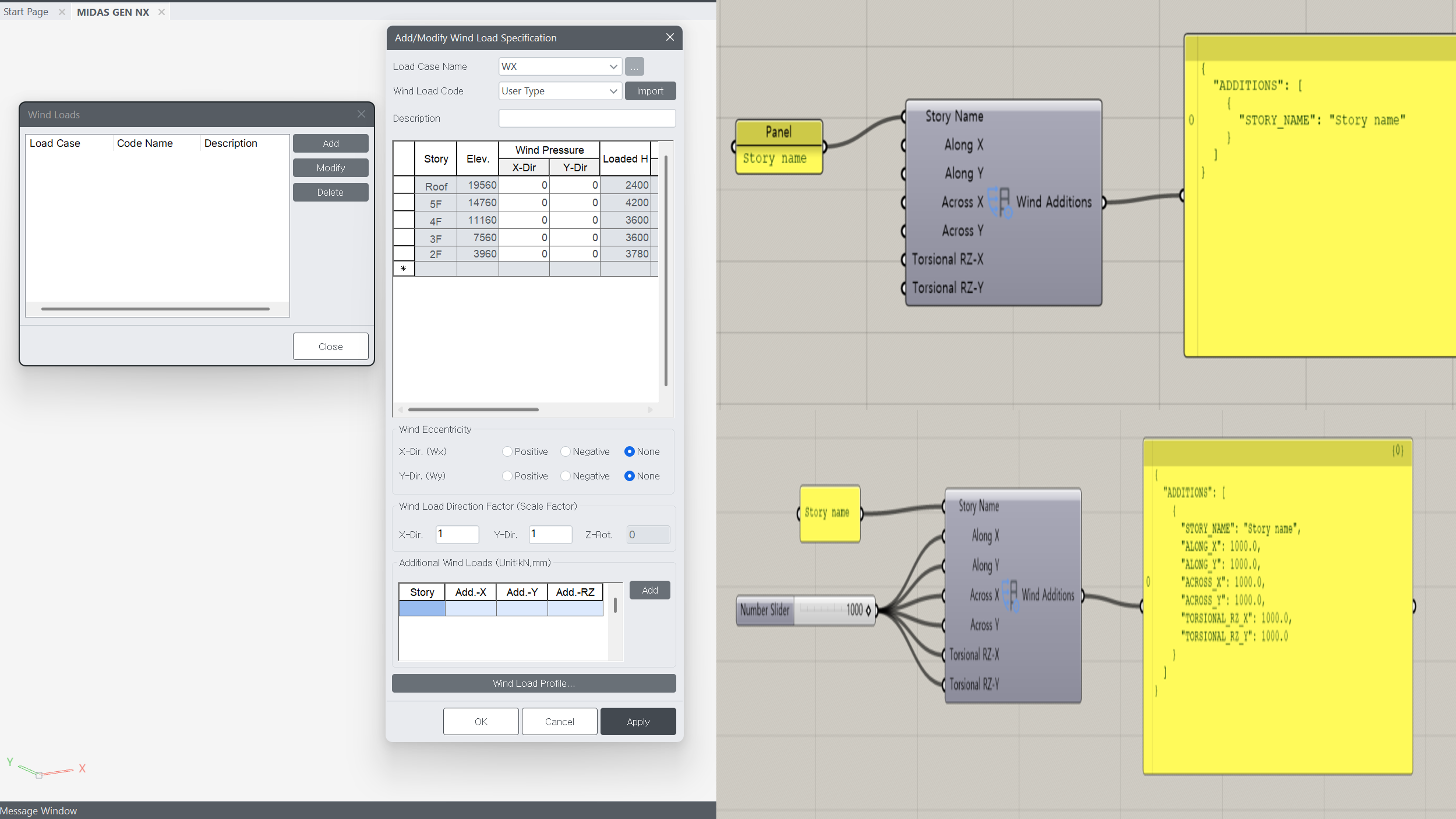

Wind Additions
Wind Loads User Type에서 Additional Wind Loads 데이터를 입력해주는 컴포넌트입니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

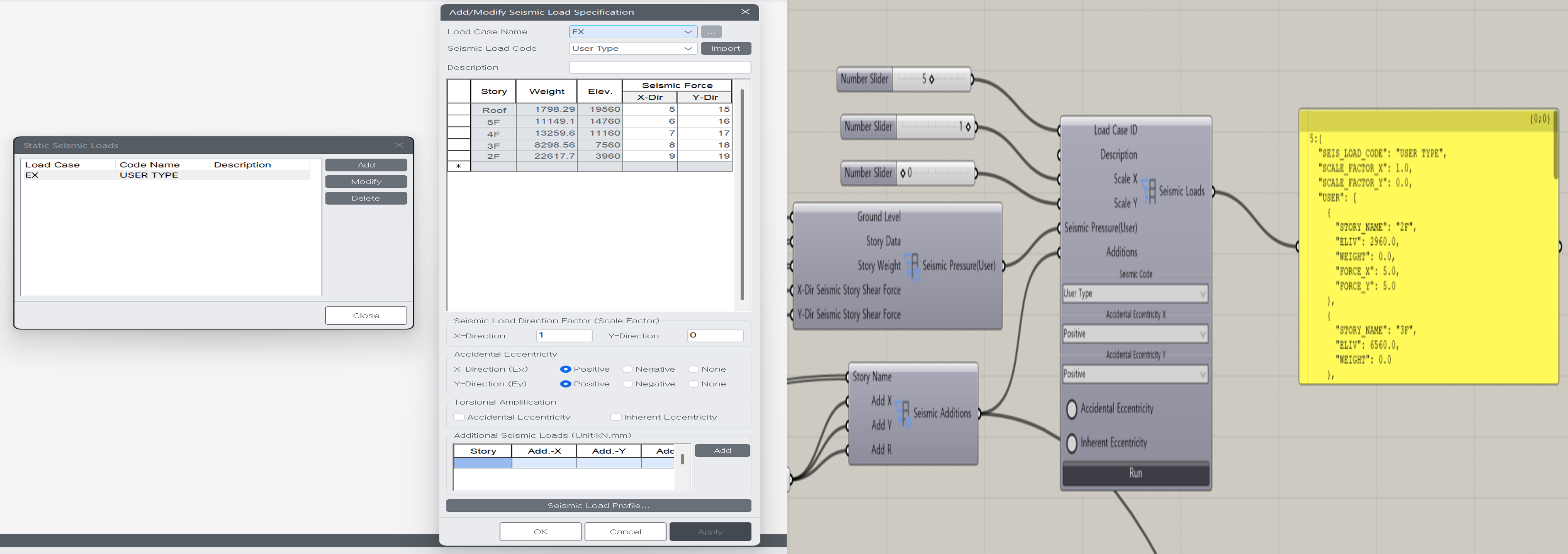

Seismic Loads
Seismic Load Case를 User Type으로 입력해주는 컴포넌트입니다.
Seismic Pressure(User)와 Seismic Additions 컴포넌트를 활용할 수 있습니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

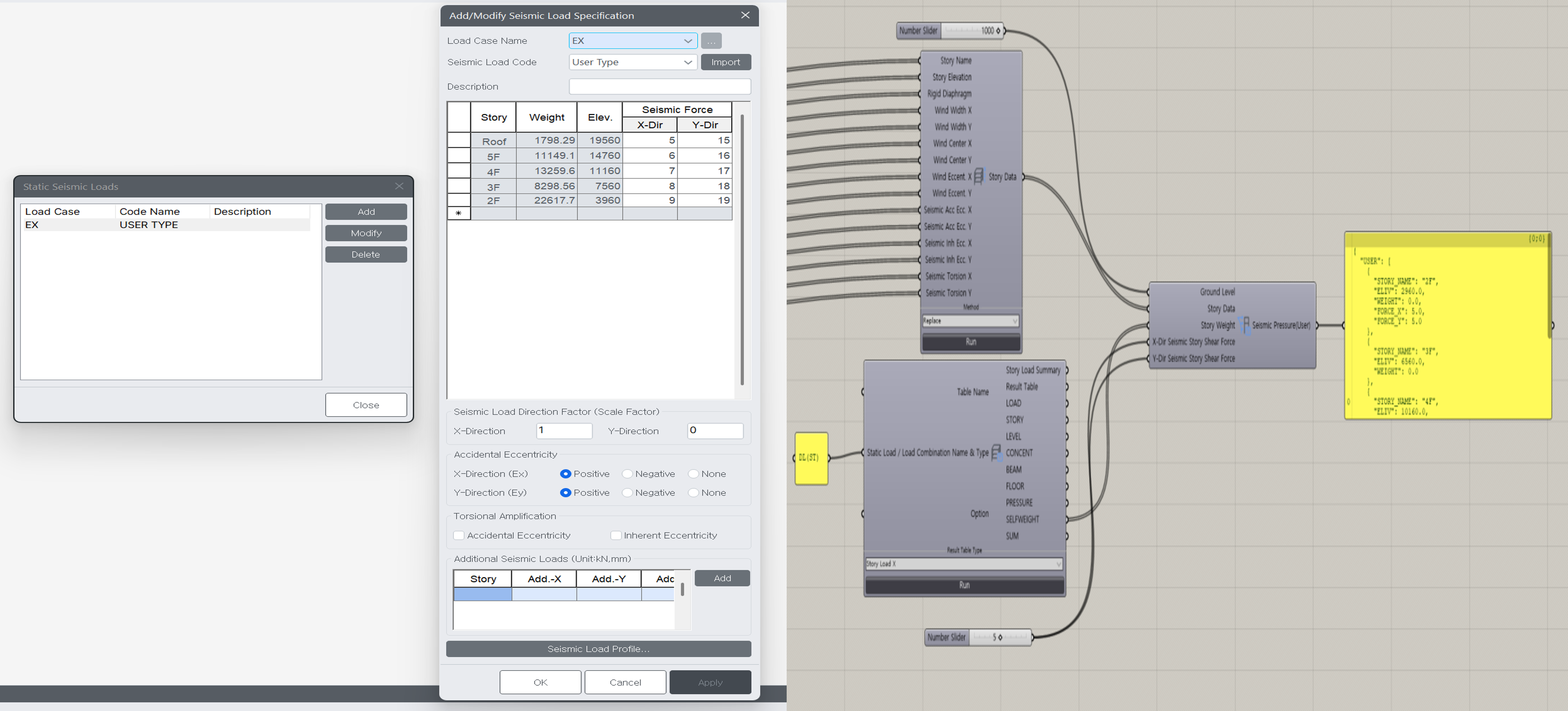

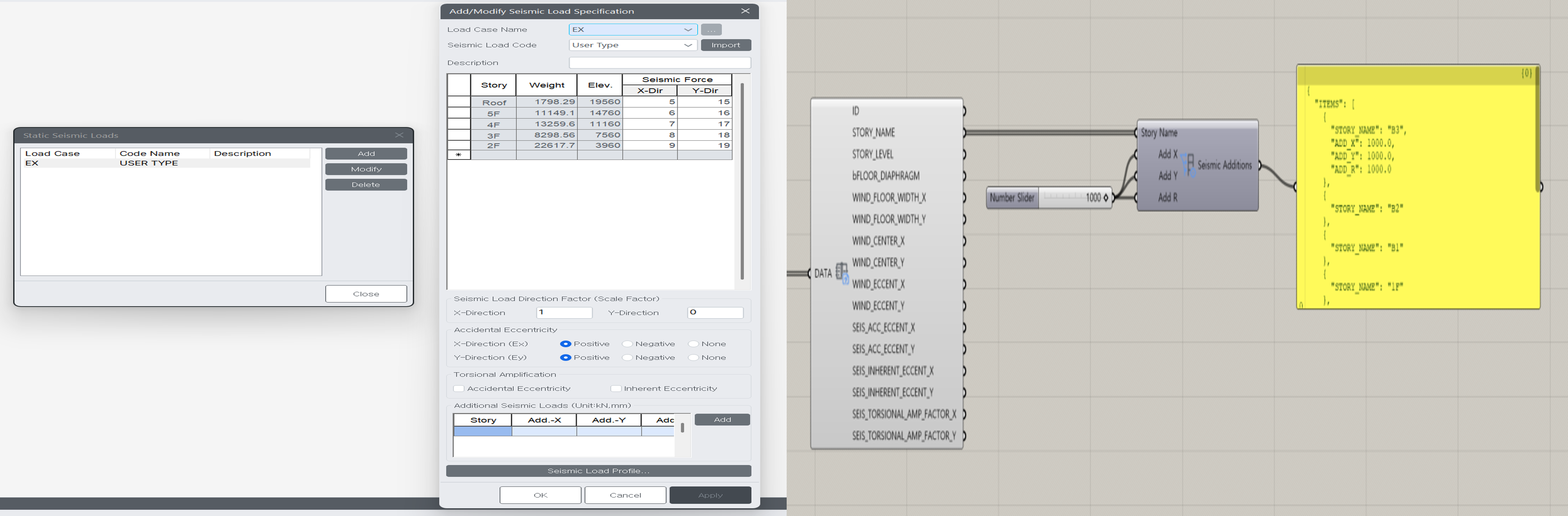

Seismic Pressure(User)
Seismic Loads User Type에서 Ground Level에 따른 Story Level 계산과 Seismic Pressure(Force) 데이터를 입력하는 컴포넌트입니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.
Seismic Additions
Seismic Loads User Type에서 Additional Seismic Loads 데이터를 입력해주는 컴포넌트입니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

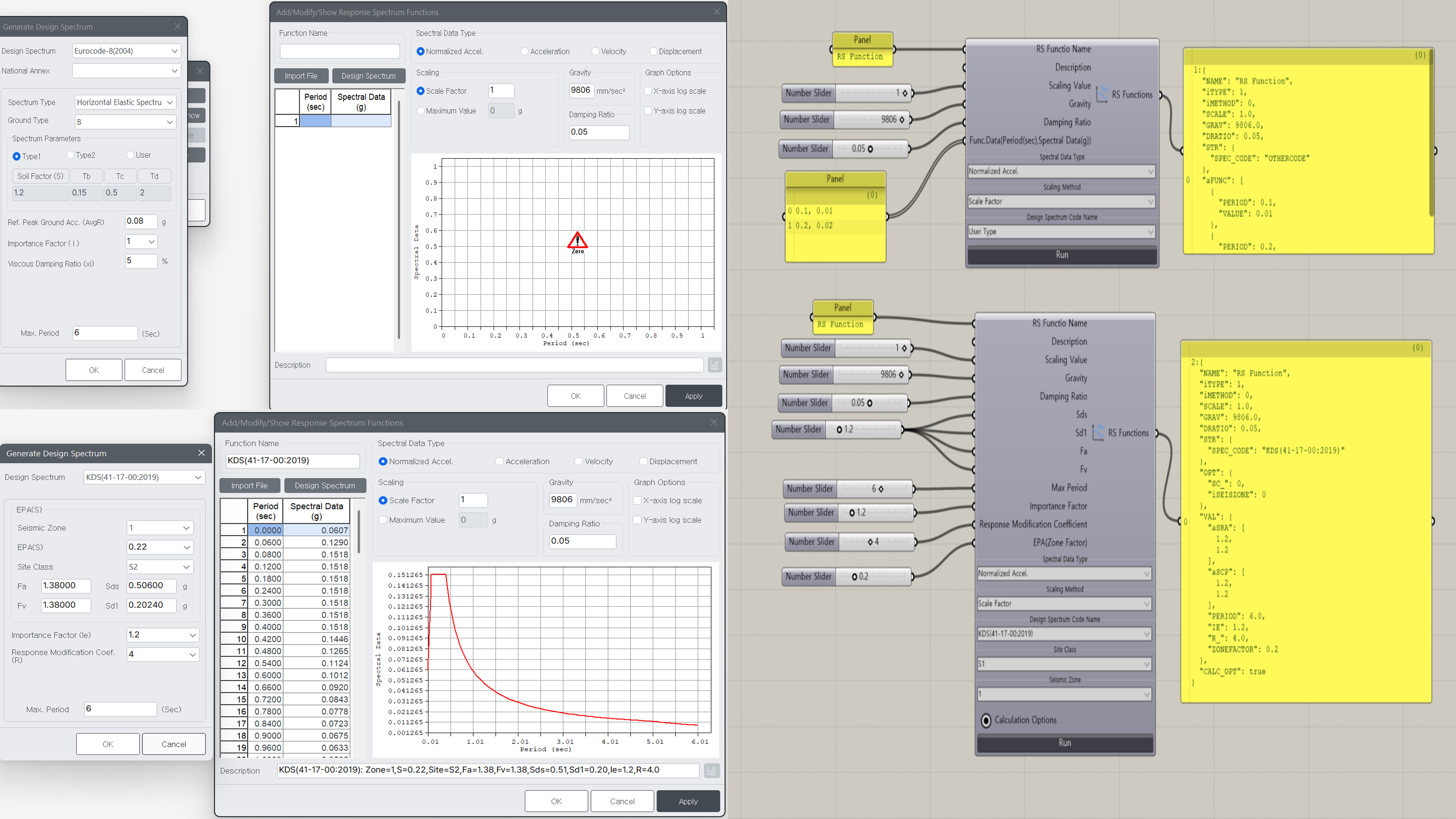

RS Function
Dynamic Loads의 Response Spectrum Functions을 만드는 컴포넌트입니다.
※ 해당 컴포넌트는 공통 컴포넌트입니다.
※ GEN NX / CIVIL NX 별로 지원하는 Design Spectrum code가 상이합니다.
3) 기존 컴포넌트 변경
Story Data 컴포넌트 REPLACE / ADD 추가
기존 Story Data 컴포넌트에서 REPLACE / ADD 옵션을 추가되었습니다.
REPLACE = 기존 Story data를 삭제하고 사용자가 작성한 Story data가 입력됩니다.
ADD = 기존 Story data에서 추가하고 싶은 Story data를 추가할 수 있습니다.

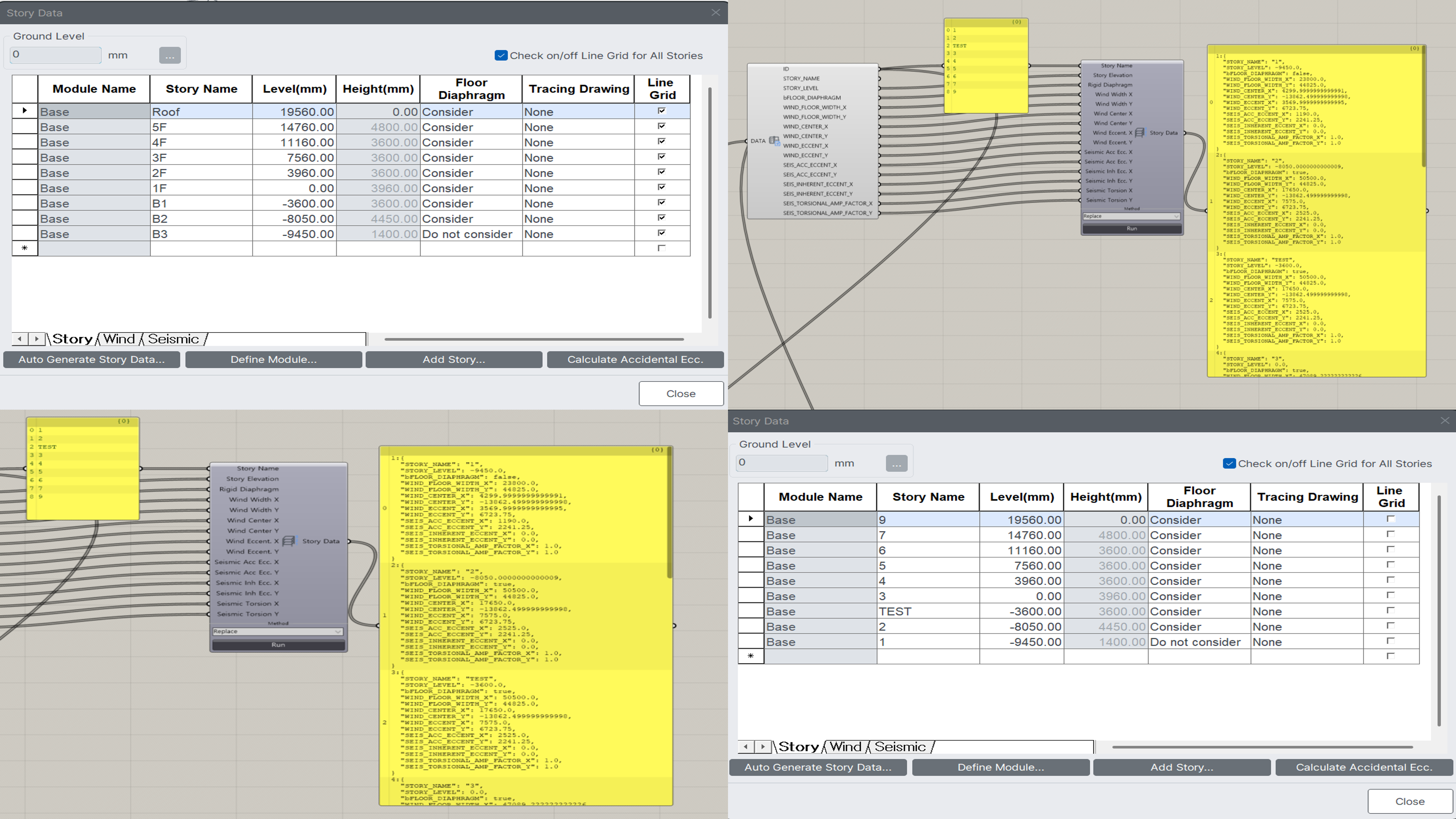

Story Data REPLACE 기능

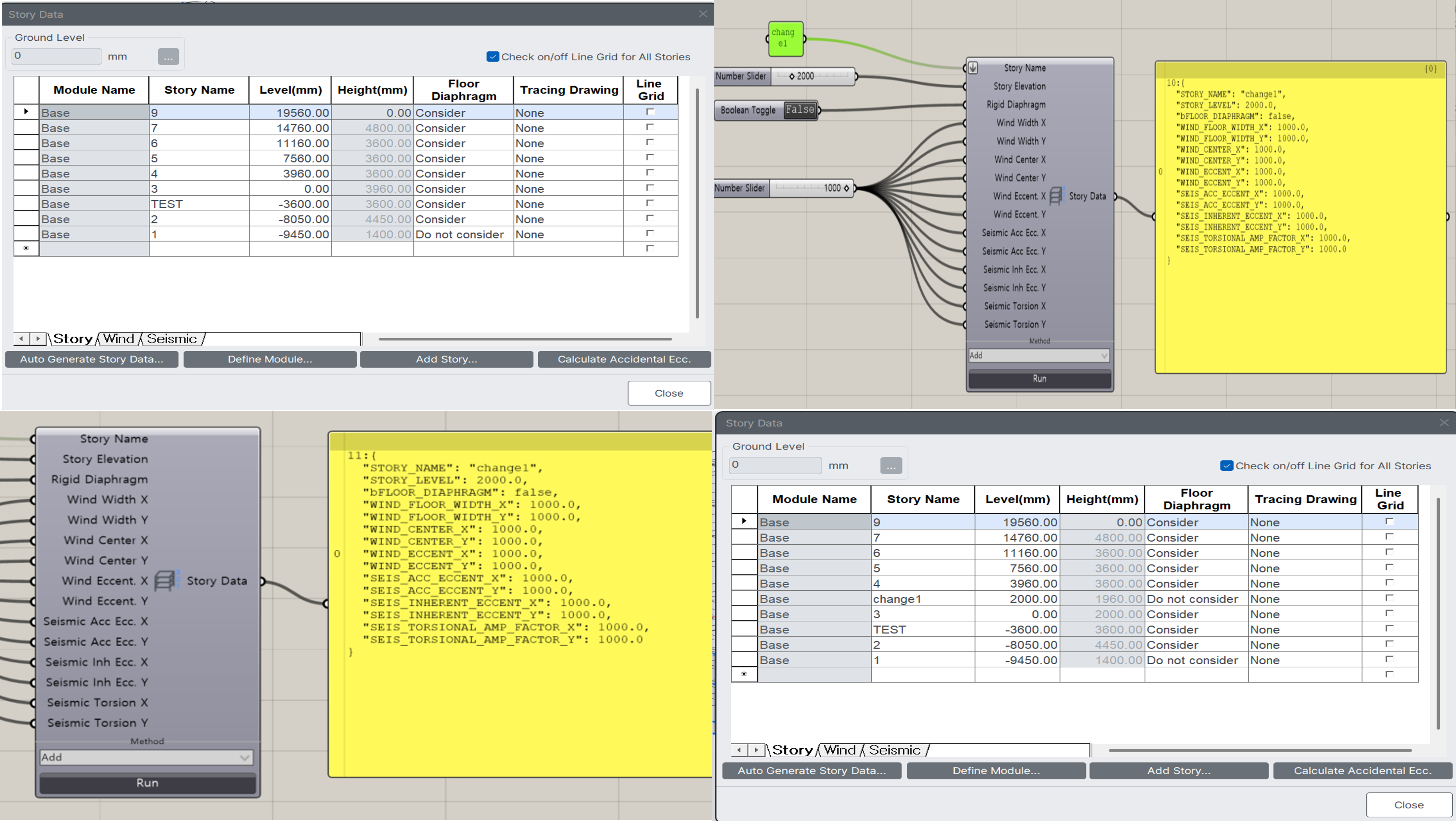

Story Data ADD 기능
4) Bug Fix

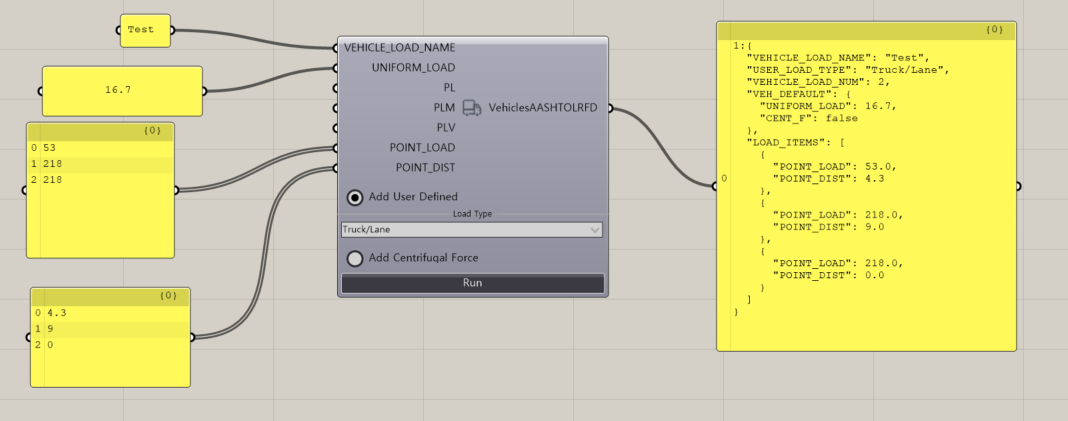

Vehicles User Type(AASHTO LRFD) 컴포넌트 출력 구조 수정
입력한 하중 및 위치 데이터가 각각 다른 구조로 출력되는 문제를 수정하였습니다.
