Stiffness Auto Tuner

개요

Beam / Wall Stiffness Auto Tuner는 선택한 보 요소의 Element Stiffness Factor와 벽 요소의 Wall Stiffness Factor를 자동으로 조정할 수 있도록 지원하는 플러그인입니다.

사용자가 지정한 조건에 따라 해석과 설계 검토를 반복 수행하며, 부재의 검토 비율이 사용자가 설정한 목표 비율을 만족하는지 확인한 뒤 정의된 강성 저감 순서에 따라 Stiffness Factor를 갱신합니다.

이를 통해 보 및 벽체의 Stiffness Factor를 수동으로 변경하고 재해석하는 반복 작업을 줄일 수 있으며, 최종 적용된 강성 상태를 MIDAS 모델에서 바로 검토할 수 있습니다.

개발 환경

적용 기준

플러그인 장점

사용 방법

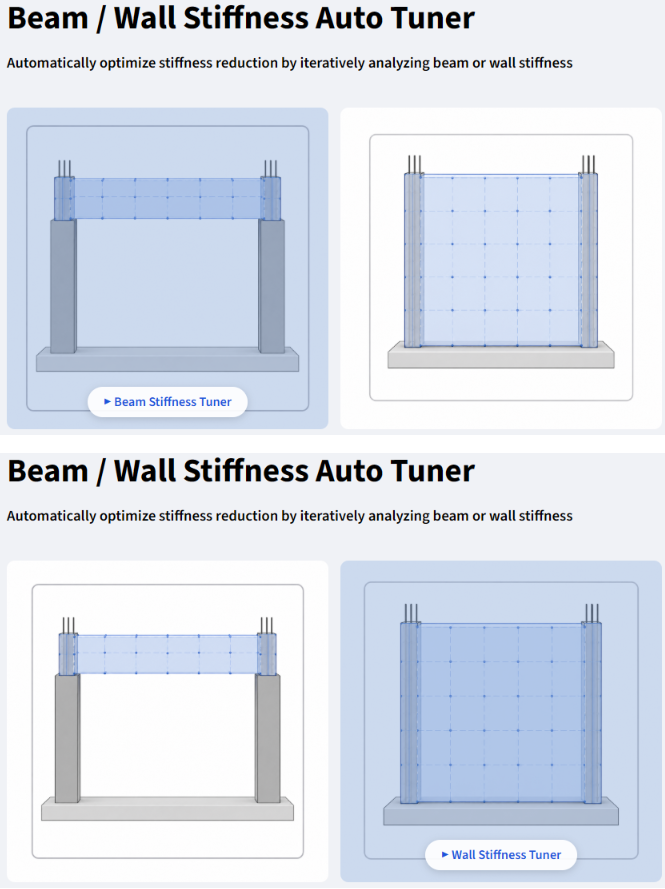

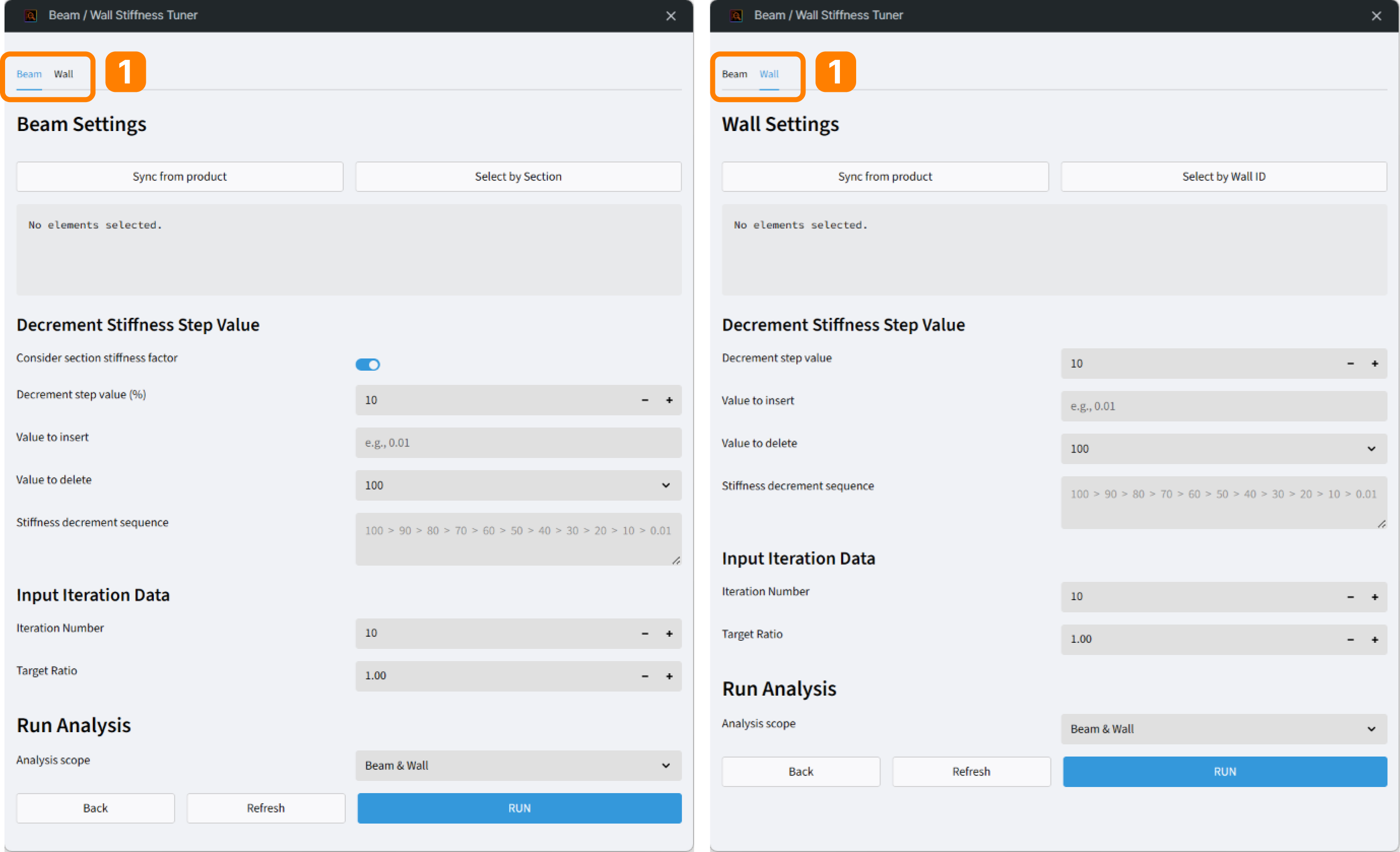

1. 플러그인을 실행한 뒤 수행할 작업을 선택합니다. 보 요소를 조정하려면 Beam Stiffness Tuner를, 벽체 요소를 조정하려면 Wall Stiffness Tuner를 선택합니다.

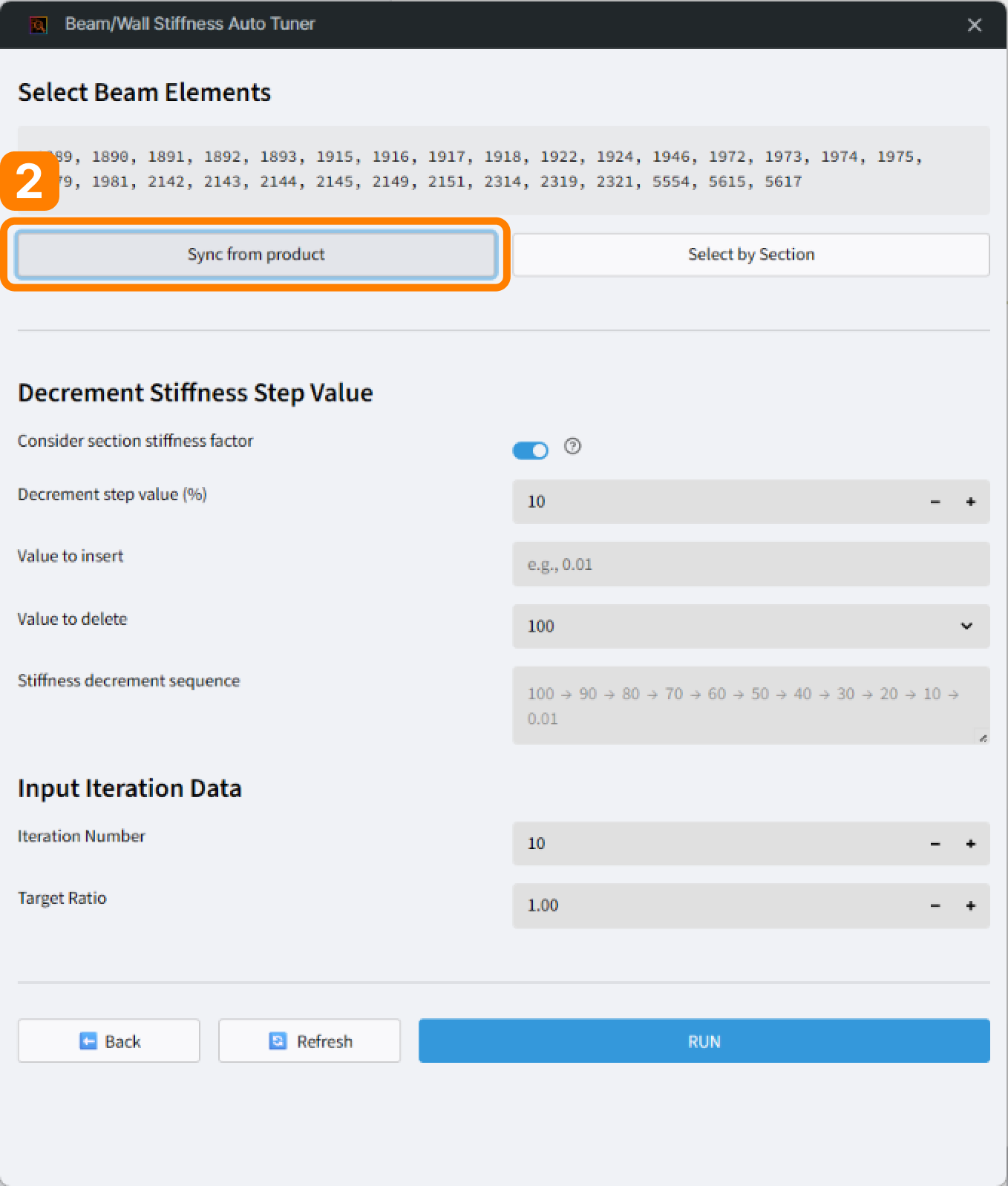

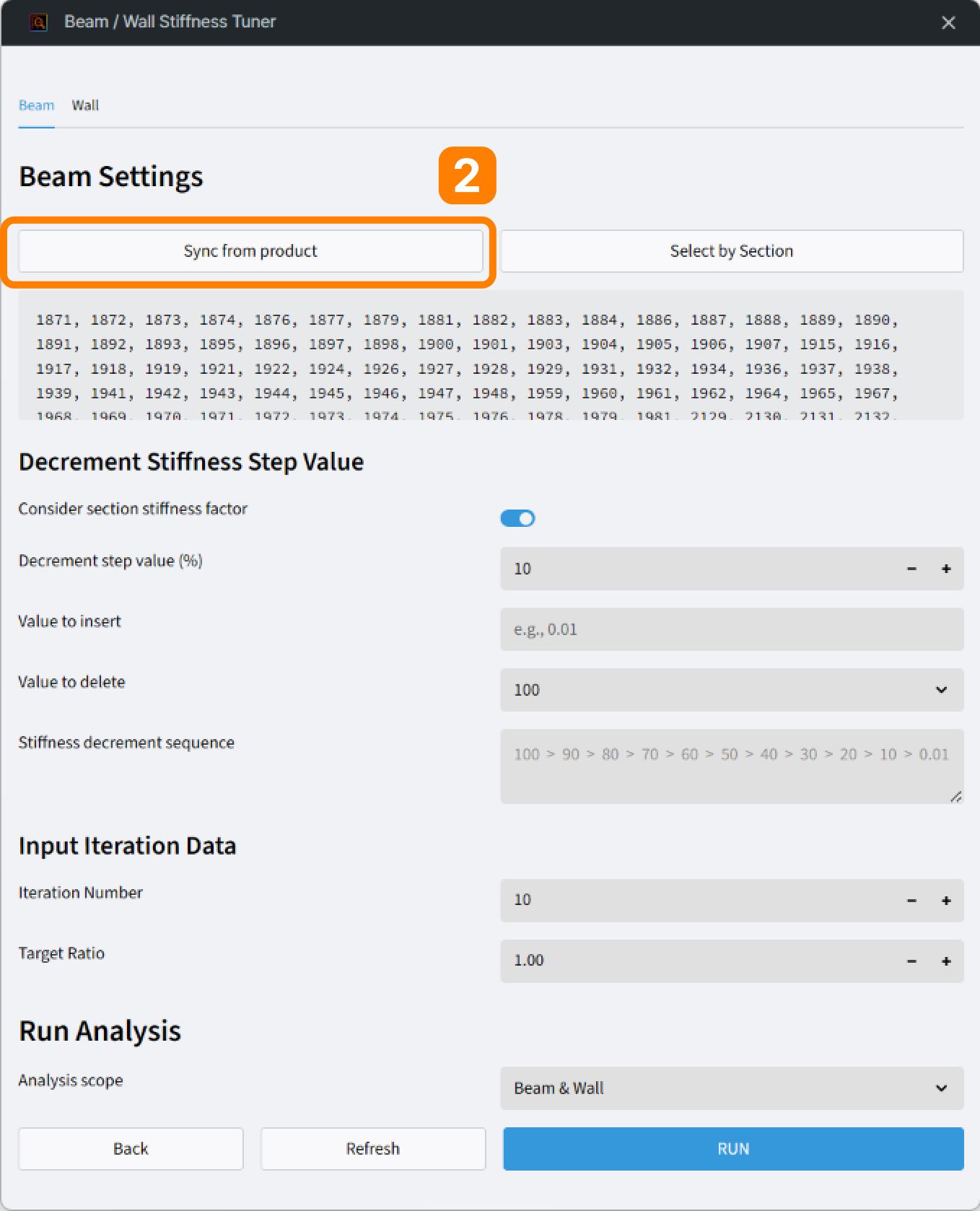

2. MIDAS 모델에서 대상 부재를 선택한 뒤 Sync from product를 클릭합니다. 보 강성 조정에서는 현재 선택된 보 요소를 가져오며, 벽체 강성 조정에서는 선택된 벽체 요소를 벽 ID와 층 정보 기준으로 구성할 수 있습니다.

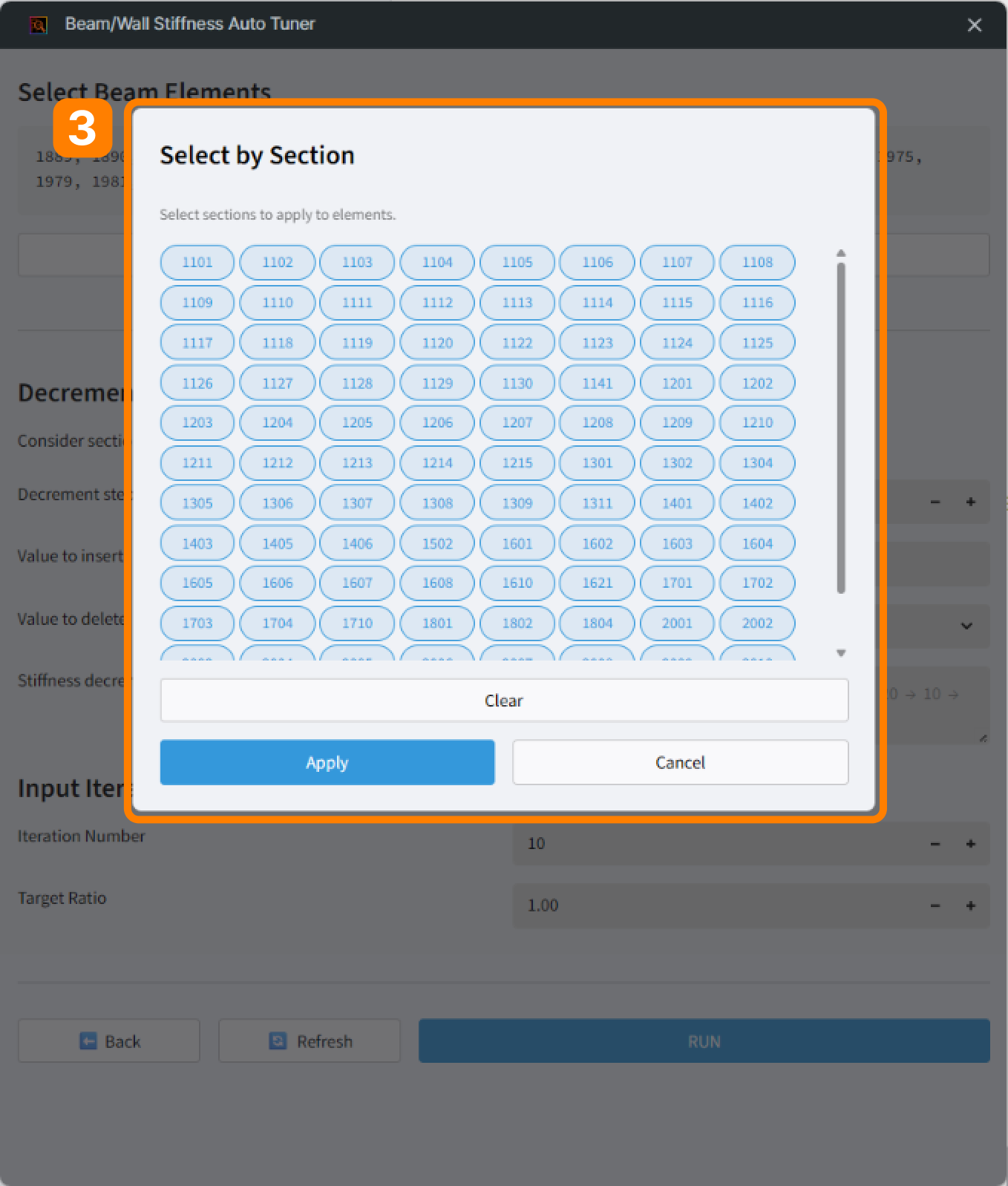

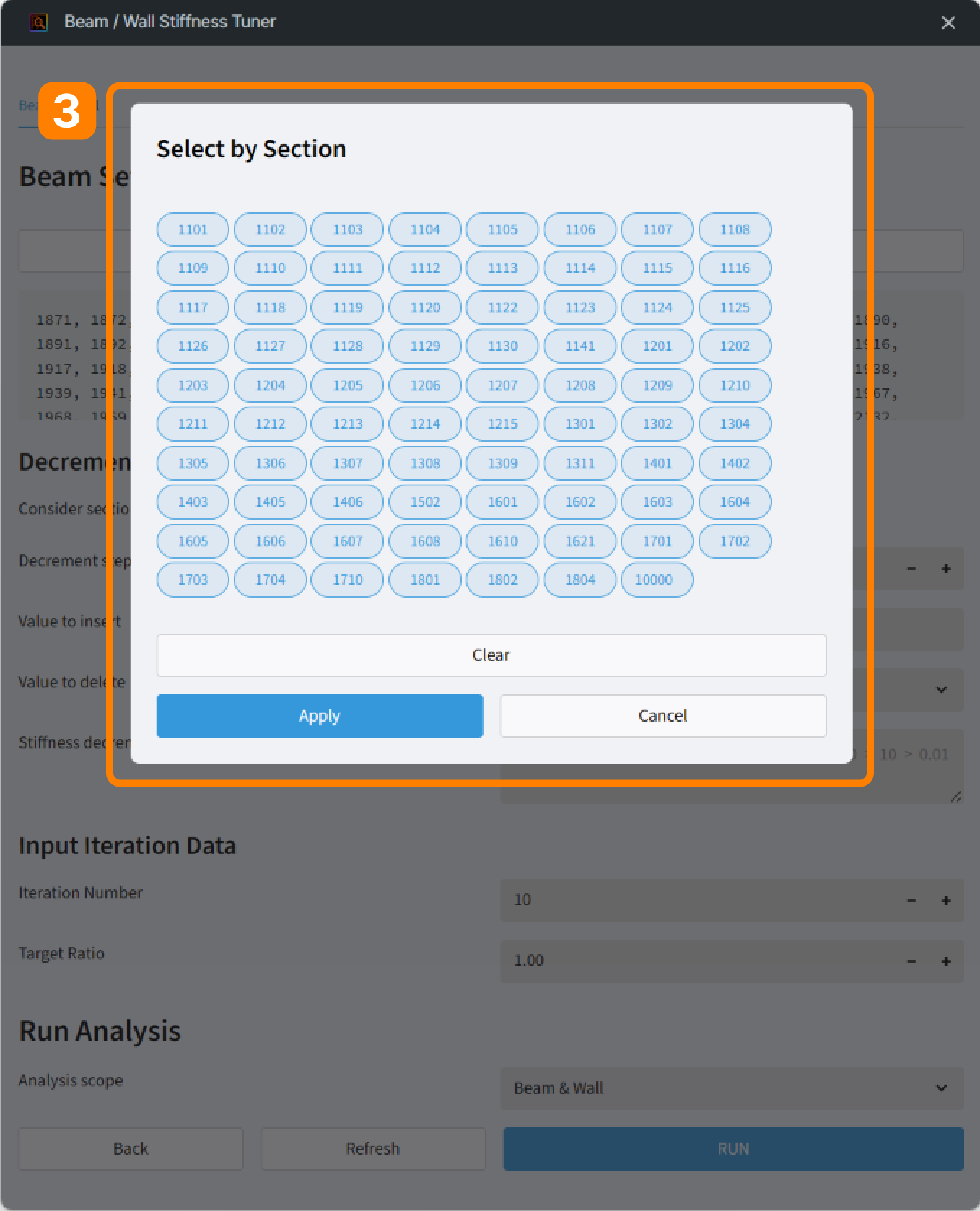

3. 필요한 경우 Section 또는 Wall ID에 할당된 부재를 일괄 선택할 수 있습니다.



4. 기존에 적용된 보의 Section Stiffness Factor 를 고려하여 진행하기 위한 옵션입니다. 이 옵션을 켜면 Element Stiffness Factor 뿐 아니라, 기존 단면의 Section Stiffness Factor를 함께 고려하여 낮은 값을 기준으로 해석 및 설계를 진행하게 됩니다.

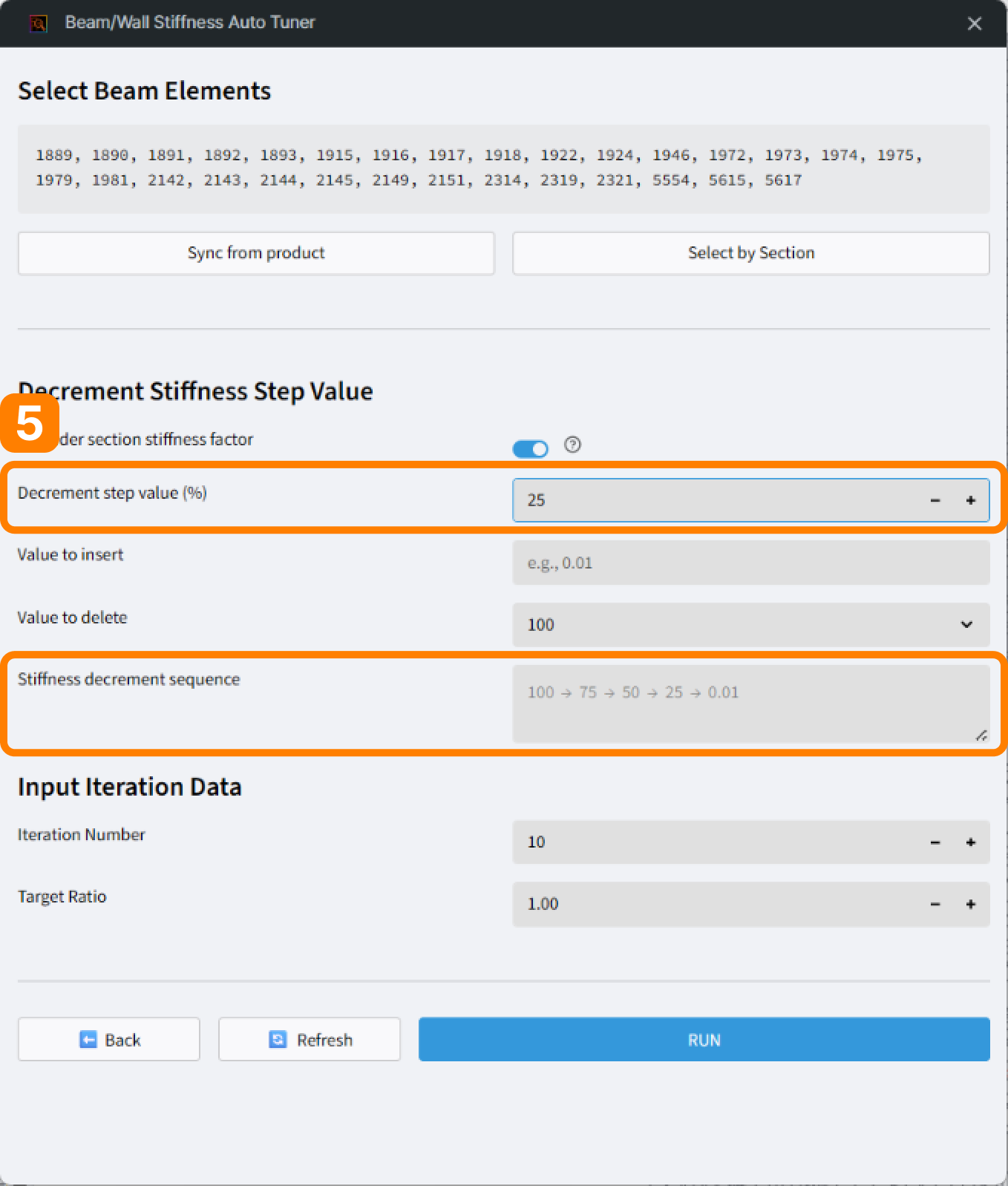

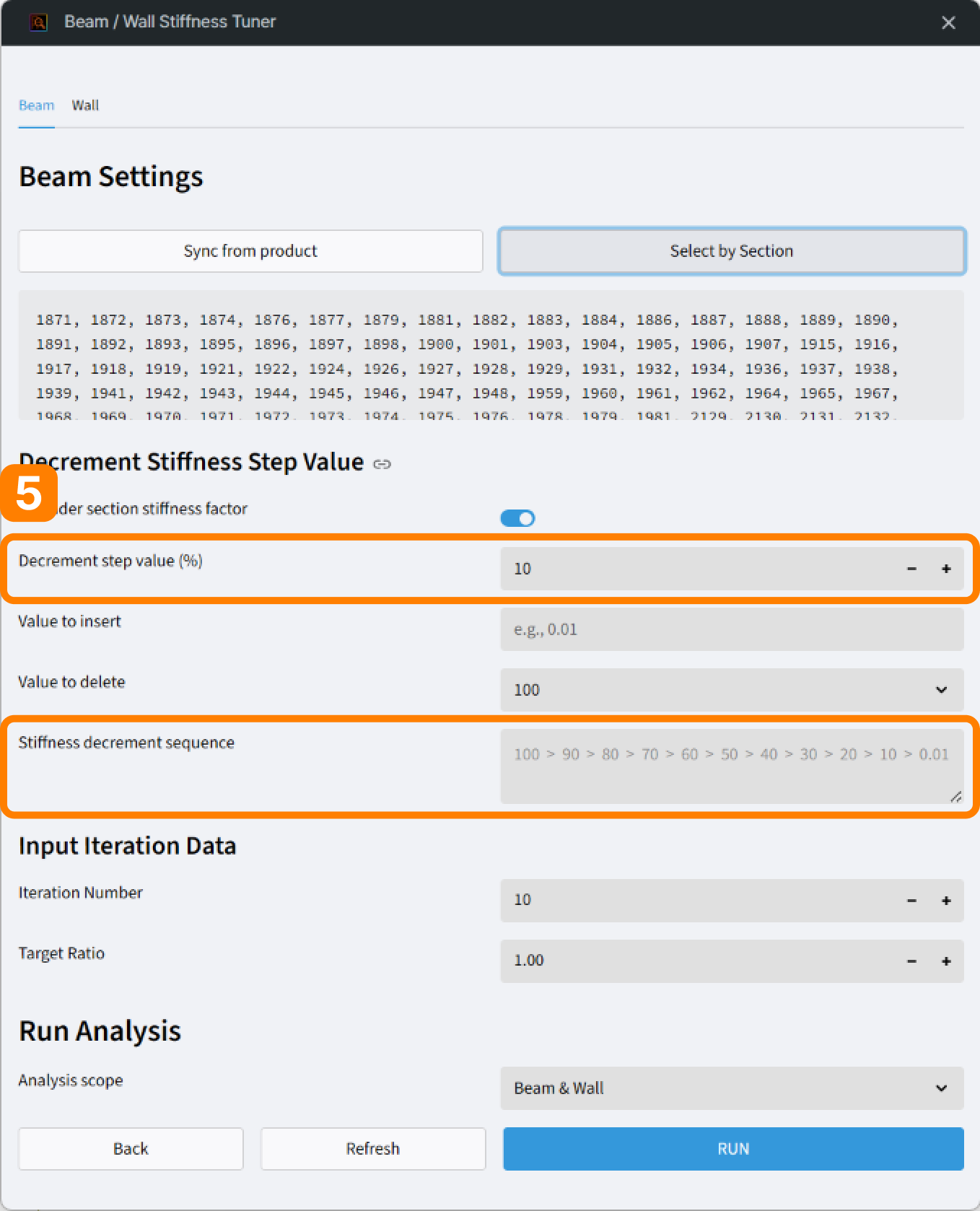

5. Decrement Stiffness Step Value를 설정합니다. 플러그인은 설정된 간격에 따라 100%부터 낮은 값까지 강성 저감 순서를 생성합니다. 생성된 결과는 Stiffness decrement sequence 에 표시됩니다.



6. Value to insert에 값을 입력하면 입려된 값을 Stiffness decrement sequence에 추가합니다.
7. Value to delete은 Stiffness decrement sequence에 있는 값들이 연동되며 삭제하고자 하는 값을 선택하면 삭제할 수 있습니다.

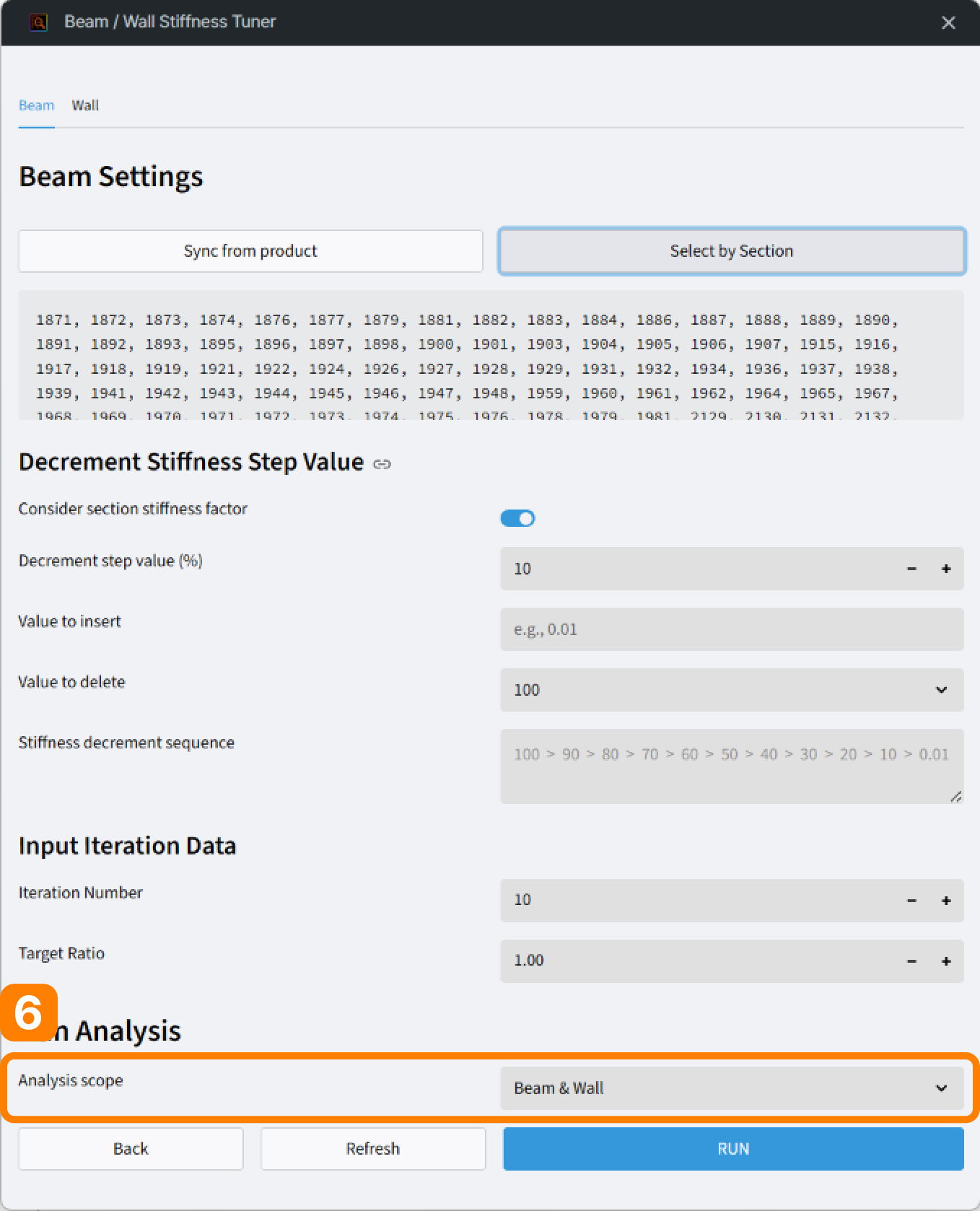

8. Iteration Number와 Target Ratio를 입력합니다. Target Ratio는 추가 강성 저감이 필요한지 판단하는 설계 비율 기준값입니다.

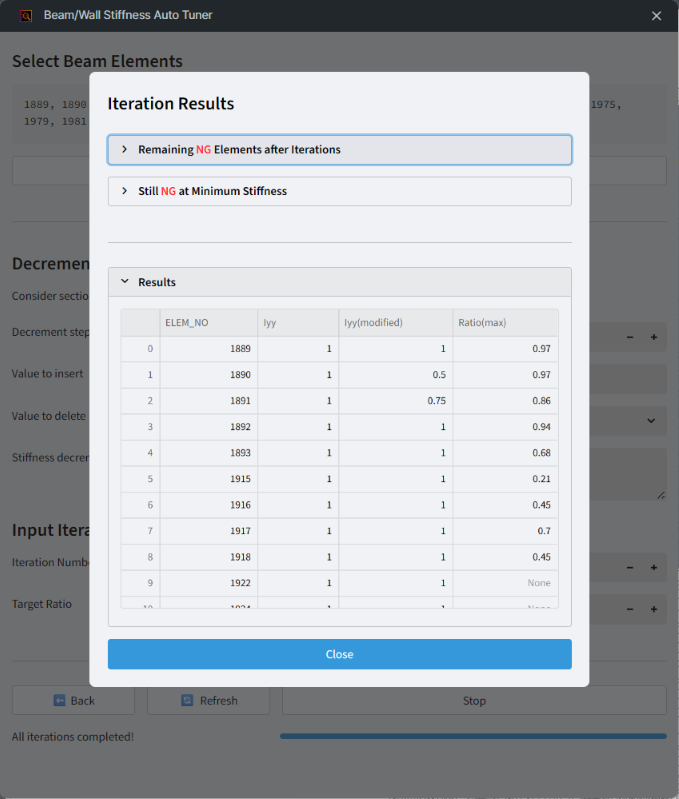

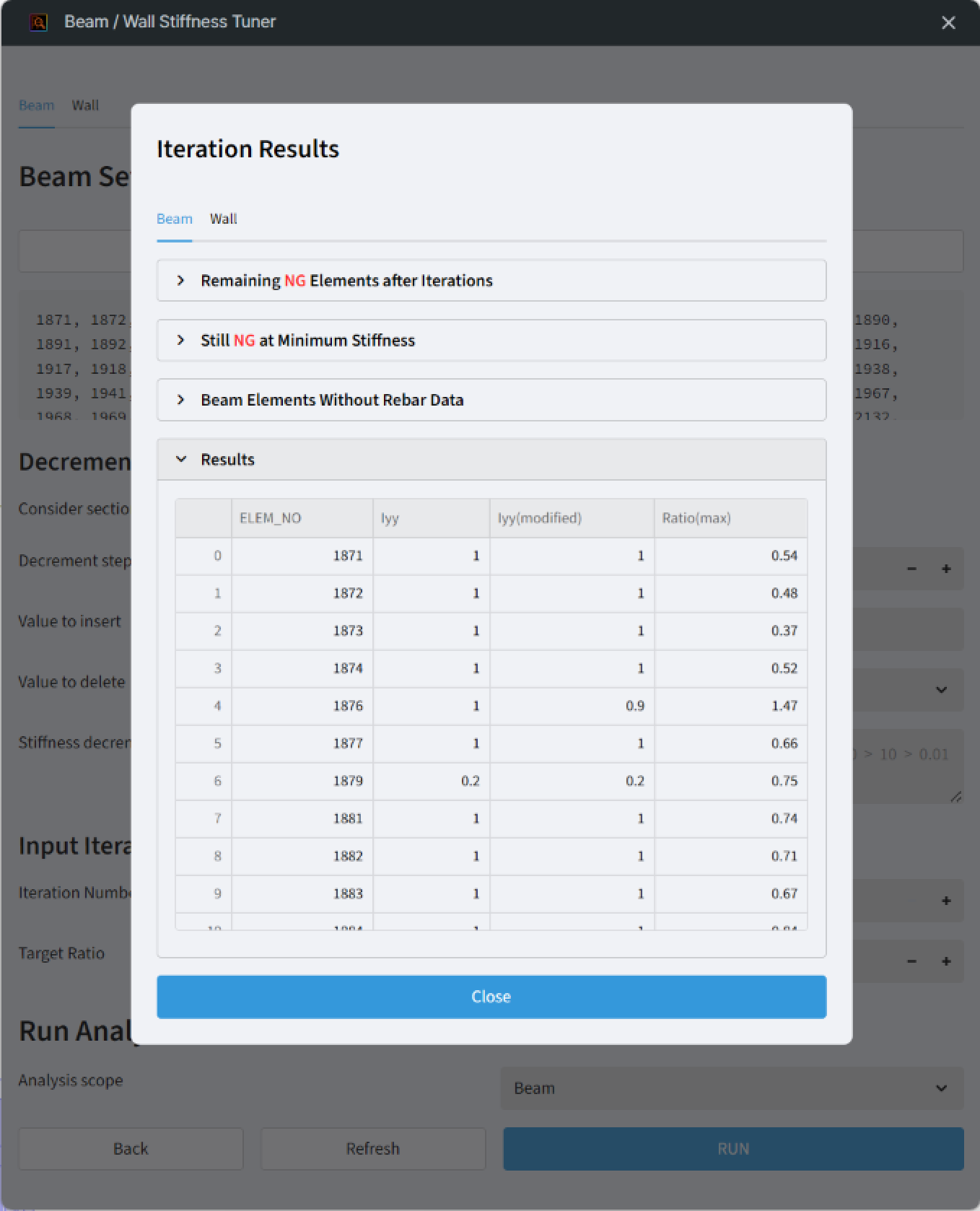

9. 최종 결과 다이얼로그를 확인합니다. 결과에는 목표 비율을 여전히 초과하는 부재, 최소 강성 한계에 도달한 부재, 선택 요소에 최종 적용된 강성 값이 요약됩니다.

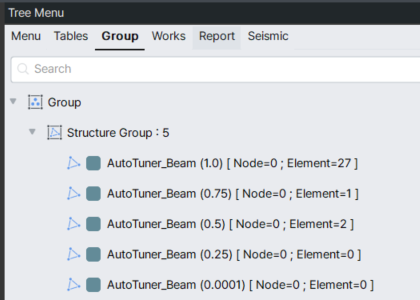

10. 최종 반복이 완료되면 MIDAS 모델에 강성 그룹이 자동 생성되며, 선택된 요소는 최종 강성 비율에 따라 해당 그룹에 배정됩니다.



11. Back 버튼을 누르면 보 또는 벽체 강성조절 플러그인을 선택할 수 있는 메인 페이지로 이동합니다.
12. Refresh 버튼은 모델링을 새로 열었거나 정보가 변경된 경우에 최신 정보를 플러그인에 갱신합니다.

결론

• 이 플러그인은 반복 해석과 설계 검토 결과를 기반으로 보 및 벽체 강성 계수를 자동 조정하는 워크플로우를 제공합니다.
• 부재 선택, 강성 저감 순서 설정, 목표 비율 입력, 자동 그룹 배정을 하나의 흐름으로 연결하여 강성 조정에 필요한 반복 수작업을 줄일 수 있습니다.
• 사용자는 생성된 강성 값을 설계 검토 과정의 일부로 활용하고, 최종 모델 거동이 프로젝트 요구 사항을 만족하는지 확인해야 합니다.
