[GEN NX] 2026 V2.1 Release Note




MIDAS GEN NX 2026(v2.1)

Design API로 확장되는 설계 자동화

모델링·해석 자동화에서 설계 검토 자동화까지

기존 GEN NX API가 모델링, 하중 입력, 해석 실행, 결과 조회를 자동화했다면, Design API는 Code Check와 설계 리포트까지 자동화 범위를 확장합니다. STEEL, RC, SRC 설계 검토를 API 기반 워크플로우로 연결하여, 설계 기준 설정부터 결과 조회와 리포트 작성까지 해석 이후의 반복 검토 업무를 하나의 자동화 흐름으로 처리할 수 있습니다.



향상된 트레이싱 기반 모델링

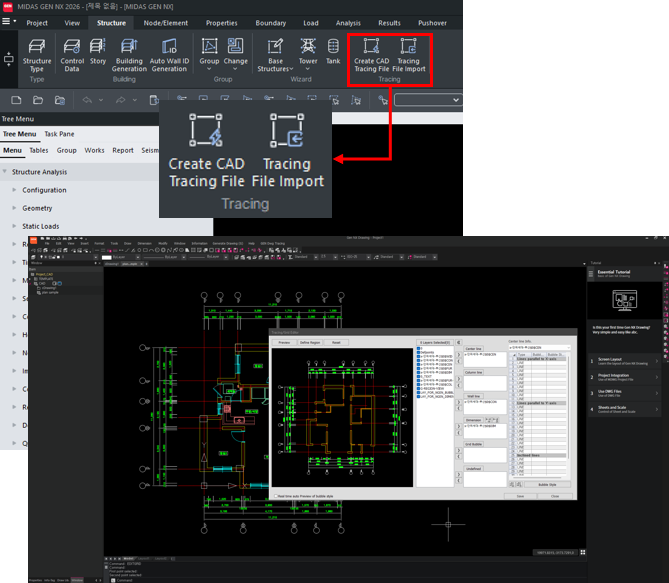

CAD 도면을 전처리 없이 GEN NX 내에서 직접 연결하고 열 수 있습니다. 원본 도면에서 직접 작업하여 더 빠르고 원활한 모델링 워크플로우를 가능하게 합니다.

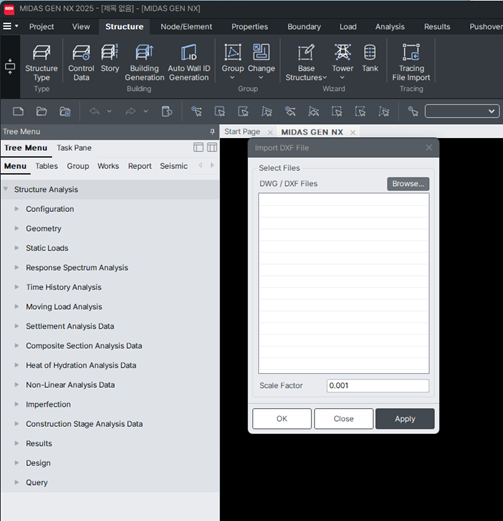

(이전) 수동 층 정렬이 필요한 DWG 가져오기



(이후) GEN NX 내 MIDAS Drawing 직접 연동



효율적인 모델링을 위한 레이어 정리 및 제어

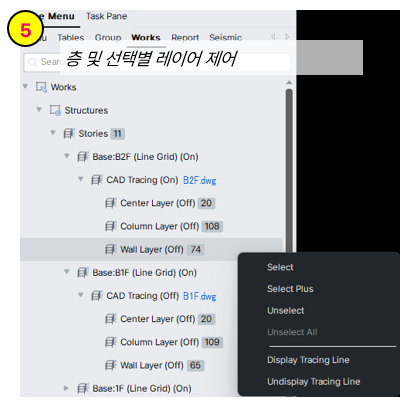

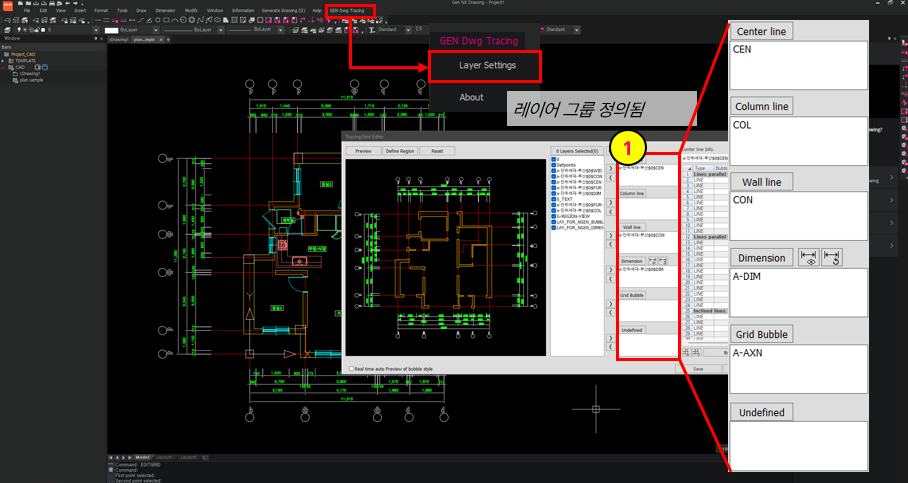

CAD에서 정의된 레이어 그룹을 GEN NX에서 직접 사용하여 층 및 레이어별 가시성과 선택을 제어할 수 있습니다. 이를 통해 사용자는 단일 환경 내에서 도면을 보다 체계적으로 관리할 수 있습니다.

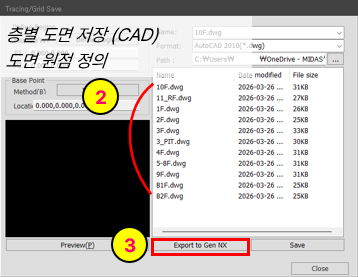

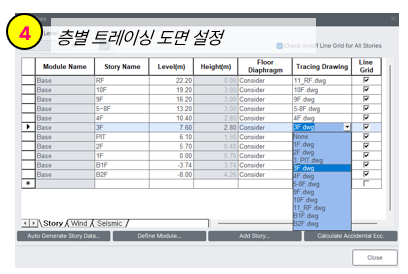

도면을 층별로 구성하고, 각 층에 대해 사용자 정의 원점을 설정하여 일관된 정렬을 보장할 수 있습니다.




Revit 2026 인터페이스

최신 Revit 버전과의 양방향 모델 동기화

GEN NX Revit 인터페이스가 Revit 2025/2026 및 mgbx 파일 형식을 지원하도록 업데이트되어, Revit과 GEN NX 간의 양방향 모델 통합이 가능해졌습니다.



  • 호환성 — Revit 2025/2026 및 GEN NX mgbx 형식 완벽 지원
  • 양방향 워크플로우 — Revit에서 가져오고 업데이트를 Revit으로 다시 동기화
  • 효율성 — 반복 모델링 없이 데이터 일관성 유지

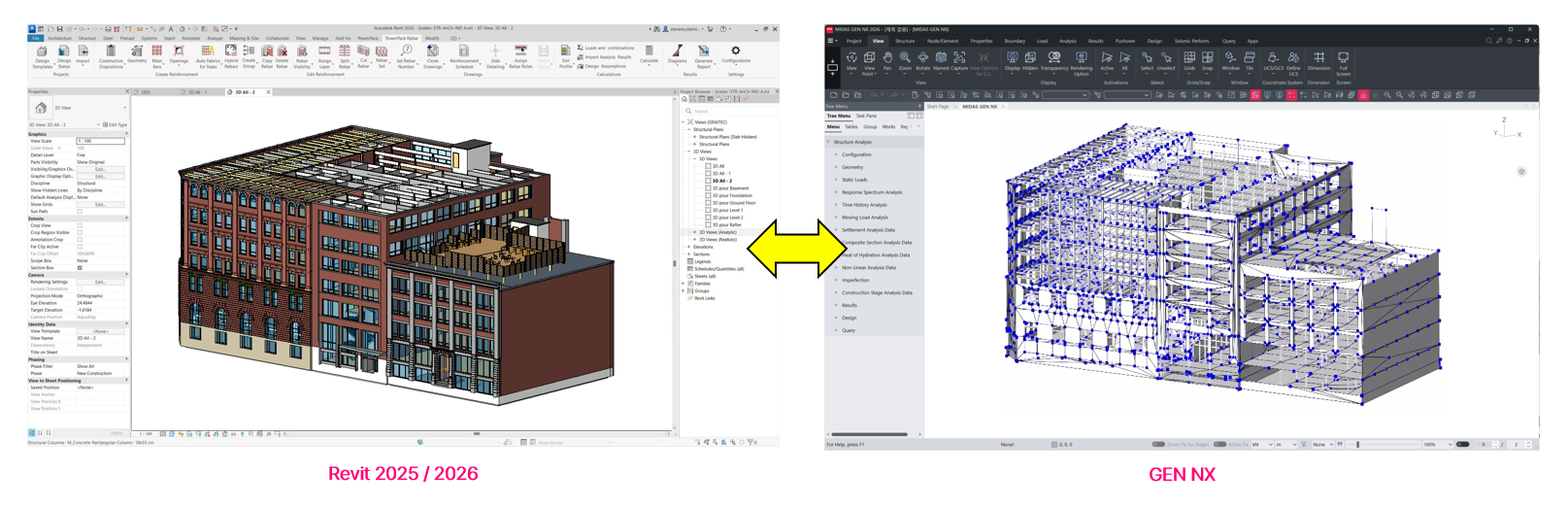

Revit 2025/2026 - GEN NX 인터페이스 연동

MIDAS Link for Revit Structure 가이드 문서 다운로드




성능 및 안정성 개선

향상된 파일 복구 및 접근성

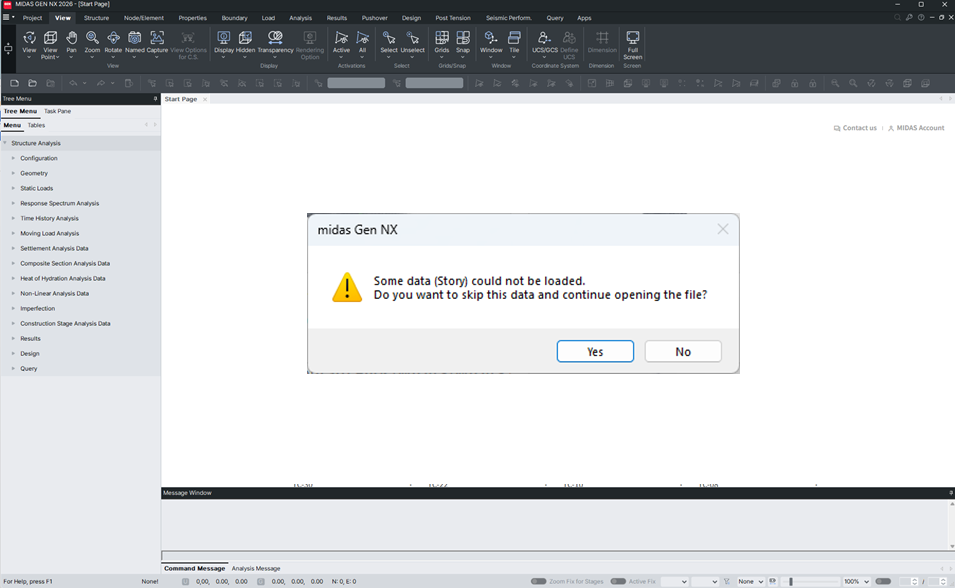

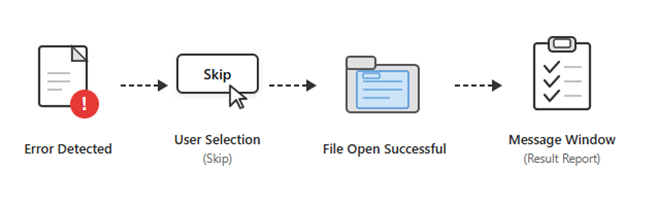

특정 손상된 데이터 세그먼트로 인한 전체 프로젝트 실패를 방지하기 위해 파일 로딩 구조가 개선되었습니다. 감지된 오류 지점을 건너뛰고 다른 모든 정상 데이터를 로드하여 다운타임을 최소화함으로써 접근성이 향상됩니다.

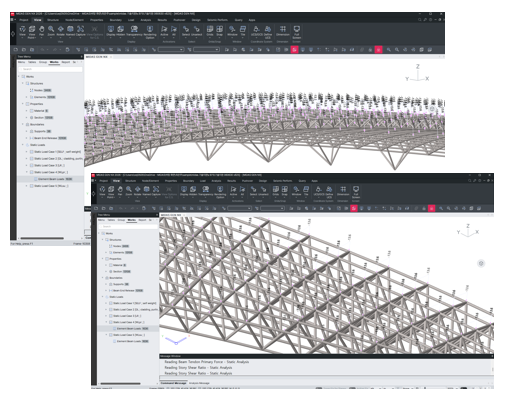

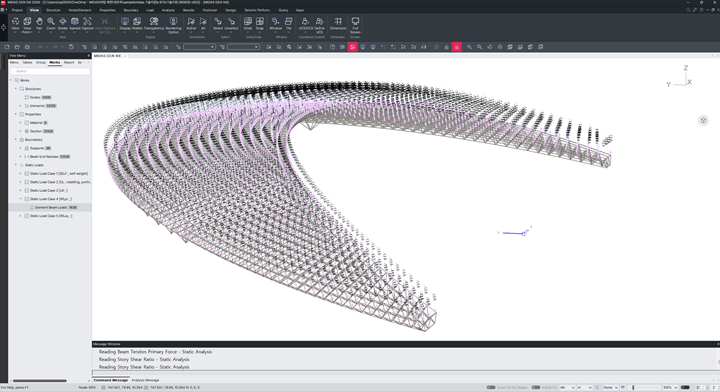

대규모 모델의 빠른 뷰 작업

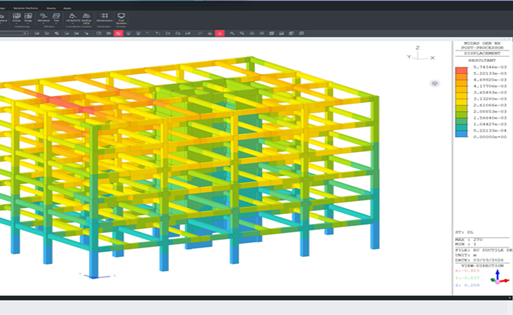

대규모 모델 작업 시 불필요한 계산을 줄이고 화면 반응성을 향상시키기 위해 뷰 선택 캐싱이 구현되었습니다. 필터링, 그룹 선택, 뷰 새로 고침 작업에서 최대 10배의 성능 향상이 달성되었습니다.



  • 뷰 선택 캐싱
  • 최적화된 필터링 작업
  • 향상된 그룹 선택 성능
  • 빠른 뷰 새로 고침 처리



MIDAS GEN NX 2026 (v1.1)

MIDAS GEN NX 2026 (v2.1)



설정 유지 및 향상된 시각화를 통한 더 스마트한 결과 검토

자동 테이블 구성 복원, 적응형 UI 스케일링 및 고해상도 환경을 위한 향상된 시각화를 통해 워크플로우 연속성과 디스플레이 사용성이 향상되었습니다.



  • 테이블 생성 데이터 저장으로 재출력 시간 개선
  • Legend - 해상도에 따른 폰트 및 폭 자동 조정
  • Pressure Load 등의 Display 성능 개선
  • 4K/UHD 디스플레이 가독성 향상

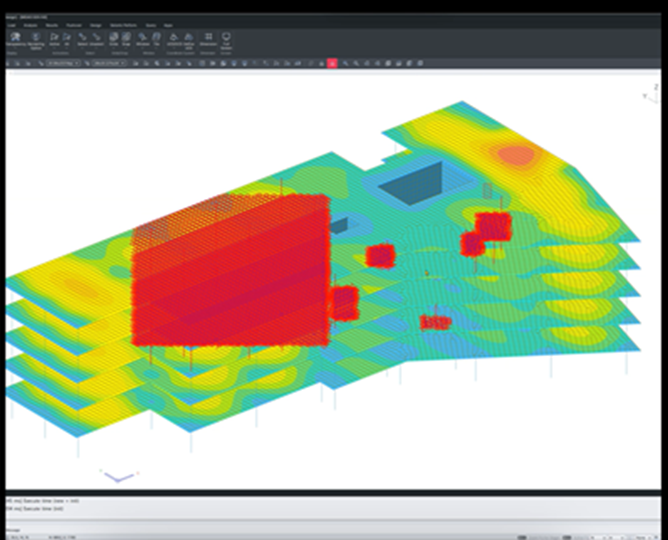

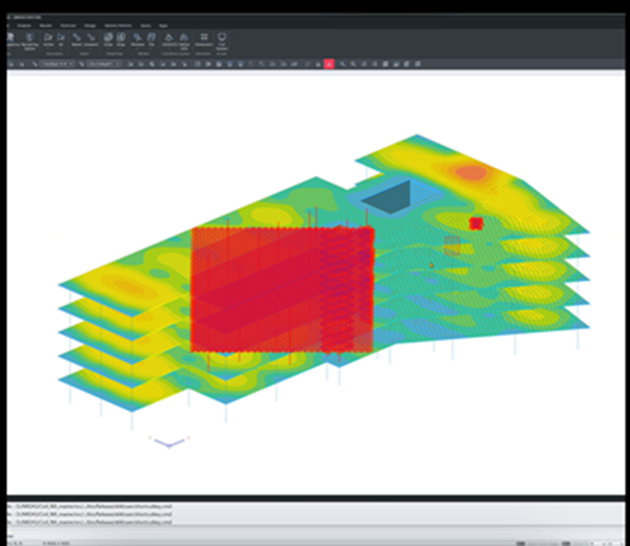

후처리 테이블 성능

새로운 테이블 프레임워크로 70개의 후처리 테이블 성능이 최적화되었습니다. 대규모 결과 처리 성능이 크게 향상되어 평균 4.9배의 성능 향상이 달성되었습니다.



  • 마이그레이션된 후처리 테이블 — 통합 테이블 프레임워크 아키텍처
  • 최적화된 대규모 결과 처리
  • 가속화된 테이블 생성 성능



모델 New Table Time (s) Legacy Table Time (s) 성능 향상
대형 모델 A 1,321 8,277 6.26×
대형 모델 B 88 452 5.16×
대형 모델 C 143 708 4.96×
대형 모델 D 852 3,781 4.44×
대형 모델 E 256 956 3.73×
평균 532 2,835 4.91×

새 프레임워크로 향상된 테이블

범주 Representative Tables 수량
Common Results Reaction, Displacement, Beam, Plate, Solid, Time History Analysis 33
Story Results 층간 변위, 층 변위, 층 전단력, 전도 모멘트, 불규칙성 검토 19



해외 설계 기준 업데이트

Eurocode 국가 부속서 - 24개국

여러 국가의 Eurocode 국가 부속서(National Annex)를 통합하여, 해당 국가의 NA 코드를 선택하는 것만으로 하중 조합 및 설계 검토를 즉시 수행할 수 있습니다. 매개변수를 수동으로 조정할 필요가 없습니다.



ACI 318-25 설계 기준 업데이트

ACI 318-25 설계 기준이 RC 및 메쉬 슬래브 설계에 적용되었습니다. ACI 318-25 조항에 따른 하중 조합의 자동 생성이 이제 지원됩니다.



ASCE 7-22 지진 하중 기준 업데이트

ASCE 7-22를 사용하여 Hazard Tool 데이터를 기반으로 등가 횡력(ELF) 및 응답 스펙트럼 방법을 모두 지원하는 지진 하중을 생성합니다. ASCE Hazard Tool에서 직접 지진 매개변수를 검색하며, SDS 및 SD1이 자동으로 계산됩니다.



Bug Fix & Enhancement

  1. Pushover Curve 성능점 표기 위치 오류 수정
  2. [SPD] Vp 산정 수식 수정
  3. Wall Design - 짧은 벽체 End rebar 예외 처리 수정
  4. Tracing 도면 저장 성능 개선
  5. HW Lock 인식 문제 수정 (필수 패치)
  6. [RC Design] Skin Bar 입력 활성화 조건 수정
  7. Customize Toolbar 사용 시 오류 발생 현상 수정
  8. [Meshed Design] 원형 SRC 기둥의 위험전단면 고려 방식 수정
  9. [Properties] Section DB/User 반복 선택 시 오류 발생 현상 수정
  10. 벽체 강성 변환 과정 보완
  11. [Steel Design] Detail 보고서 출력 방식 수정
  12. [T.H] Seismic Device 옵션 여부에 따른 에너지 그래프 기능 활성화 오류 수정
  13. [SPD] Beam Vp 산정 수식 수정
  14. [RC Design] 보 필요 철근량 산정 시 최소 철근량 고려 시 오류 수정
  15. [SPD] Lumped Hinge 내진성능판정 결과 표시 오류 수정
  16. [RC Design] 비틀림 검토가 필요 없는 경우, 계산서 표기 수정
  17. [RC Design] 보 Detail 최대철근비 산정 수식 및 기호 수정
  18. [RC Design] Result Dialog의 Property 비틀림 결과 표시 오류 수정
  19. [SPD] SPD 옵션 File Generator 실행 시 지반 가속도 데이터 불러오기 수정
  20. Design 및 Code Checking 중 마우스 동작 시 진행률이 올라가지 않는 오류 수정
  21. [Display] Steel Design Result 확인 시 Display 제외 부재 표현 개선
  22. Smart Report에서 Wind Load 미출력 오류 수정
  23. [SPE] Steel M계수 산정 로직 오류 수정
  24. [SPE] MOE 선형해석 철골부재 평가 오류 수정
  25. [Results] Story Drift의 P-Delta Incremental Factor 미출력 오류 수정
  26. [Display] Set Background Black 설정 시 Reaction 기호 표시 개선
  27. Wall Force Moment 프린트 미리보기 확인시 오류 수정
  28. Report 이미지 저장 시 Description 미출력 오류 수정
  29. [Result Table] Torsional Irregularity Check Table 지진 직교 조합 확인 시 Drift 결과 오류 수정
  30. [성능향상] GEN NX 부재 Design/Checking시 속도 향상
  31. [RC Design] 기준 변경에 따른 Skin Bar 입력 활성화 오류 수정
  32. [Design] Wall Rebar Data 대화창에 WID변경 정보 지연 반영 수정
  33. [Result] 지진토압 없는 경우 SRSS 지하구조물 하중조합 자동생성 오류 수정 및 개선
  34. [Result] 활하중이 없는 경우 하중조합 자동생성 오류 수정
  35. [Design] 전체 부재 설계 재실행 시 종료 오류 수정
  36. [Structure] 멀티타워 Story 지정 시 Height 음수 발생 오류 수정
  37. [Worktree] Worktree통한 Material Properties 대화창 내 작동 오류 수정
  38. [Result] 토압이 없는 경우 지하구조물 하중조합 생성되지 않는 로직 수정
  39. [Load] Seismic Load를 User Type으로 다중 생성 시 데이터 로드 실패 오류 수정
  40. [RC Design] KDS 2022 벽체 설계 시 두께 대비 길이 비가 너무 큰 경우에 대한 오류 수정
  41. [RC Design] KDS 2022 설계 시 재료 정보 미반영 오류 수정
  42. [Display] One Way Floor Load 기호 표시 오류 수정
  43. Window 관련 문자 표기 오류 수정





MIDAS Gen 2026(V975)

Bug Fix & Enhancement

  1. Pushover Curve 성능점 표기 위치 오류 수정
  2. [SPD] Vp 산정 수식 수정
  3. Wall Design - 짧은 벽체 End rebar 예외 처리 수정
  4. [RC Design] Skin Bar 입력 활성화 조건 수정
  5. [Meshed Design] 원형 SRC 기둥의 위험전단면 고려 방식 수정
  6. [SPD] Create T.H Data File 오류 발생 현상 수정
  7. [EXPORT] MGT에 적절하지 않은 데이터가 저장되는 오류 수정
  8. 벽체 강성 변환 과정 보완
  9. [Steel Design] Detail 보고서 출력 방식 수정
  10. [SPD] Beam Vp 산정 수식 수정
  11. [D.Option] Color 탭 항목 표기 오류 수정
  12. [RC Design] 보 필요 철근량 산정 시 최소 철근량 고려 시 오류 수정
  13. [SPD] Lumped Hinge 내진성능판정 결과 표시 오류 수정
  14. [RC Design] 비틀림 검토가 필요 없는 경우, 계산서 표기 수정
  15. [RC Design] 보 Detail 최대철근비 산정 수식 및 기호 수정
  16. [RC Design] Result Dialog의 Property 별 비틀림 결과 표시 오류 수정
  17. 응답스펙트럼 하중조합 재생성 시 데이터 유지 로직 복구
  18. [SPE] Steel M계수 산정 로직 오류 수정
  19. [SPE] MOE 선형해석 철골부재 평가 오류 수정
  20. [Result Table] Torsional Irregularity Check Table 지진 직교 조합 확인 시 Drift 결과 오류 수정
  21. [Result] 지진토압 없는 경우 SRSS 지하구조물 하중조합 자동생성 오류 수정 및 개선
  22. [Result] 활하중이 없는 경우 하중조합 자동생성 오류 수정
  23. [Result] 토압이 없는 경우 지하구조물 하중조합 생성되지 않는 로직 수정
  24. [RC Design] KDS 2022 벽체 설계 시 두께 대비 길이 비가 너무 큰 경우에 대한 오류 수정
  25. [RC Design] KDS 2022 설계 시 재료 정보 미반영 오류 수정





MIDAS Design+ 2026(V515)

64bit(x64) 아키텍처로 업그레이드

Design+가 64비트(x64) 기반으로 업그레이드 되었습니다.
데이터 및 도면을 불러오고 편집하는 과정에서 메모리 한계로 인한 프로그램 중단 위험이 크게 줄어듭니다.



Bug Fix & Enhancement

  1. [Crane] 설계 부재력 표시 개선 및 워드 계산서 수식 표시 오류 수정
  2. [Batch Wall] LibXL 계산서 생성 기능 개선
  3. [Crane] 프로젝트 모드 시 하중 절대값 표기, 웨브 압축 좌굴 강도 계산 오류 수정
  4. [Crane] Wheel Load 삽도 방향 수정
  5. 기둥 PM 곡선 eb 수정(Balanced eccentricity)
  6. RC보 프로젝트모드 배근 유형 변경 시 부재목록 탭 활성/비활성 방식으로 수정
  7. RC기둥 강도감소계수 산정 시 반영되는 최대인장변형률 수정
  8. [BasePlate] A_brg 계산 시 적용되는 너트 직경 입력정보가 반영되도록 수정
  9. RC기둥 OK 부재 tree menu 붉은색 글씨로 표시되는 현상 수정
  10. [SRC 기둥] 매입형 원형 기둥 주철근 간격 자동 검토 적용 방법 개선
  11. [보강] FRP 시트 적용 수량 선정 방식 오류 개선
  12. RC보 부재목록 계산서 출력 오류 개선
  13. 부재 목록에서 다량의 부재 검토 시 일부만 검토되는 오류 개선
  14. [RC 보] KDS 41 30 : 2018 이전 기준 Word 상세계산서 수식 표기 오류 수정
  15. [크레인 주행보] 스티프너 필요여부 검토 방식 개선
  16. [Batch Wall] 철근 간격 설정 미반영 오류 개선
  17. [합성보] 시공단계 집중하중 입력 시 입력 위치에 따른 처짐 계산 오류 수정
  18. [RC보] ACI318 기준 검토 시 전단검토 항목의 S/Smax 표기 계산 결과 수정
  19. [Batch Wall] 벽체 그룹별 결과 테이블 출력 시 부재 명 정렬 개선
  20. [Baseplate] 앵글부재 사용 시 삽표 표시 오류 수정
  21. [Link] ADS 데이터 연동 시 철근옵션 수정 내용 초기화 오류 수정
  22. [RC 보] 유로코드 EC2 모멘트강도 계산 식 표기 수정
  23. [RC 보] 고강도 콘크리트 압축변형률 저감되도록 수정
  24. [RC 기둥] 기둥 PM곡선 산정시 모멘트 방향에 따라 발생되는 오류 수정
  25. [Embedded Plate] by Percent로 설계 부재력 입력 시 전단력 부호 처리 오류 수정
  26. [SRC 기둥] 재질 요구 사항 최대 철골 강도 문구 표기 수정
  27. [Purlin/Girth] 20m 미만 건축물 지표면조도구분 적용 개선
