보의 Element Stiffness Factor와 벽체의 Wall Stiffness Factor를 자동으로 조정하고, 해석과 설계 검토를 반복 수행하는 GEN NX 플러그인.
강성 조정의 반복, 이제 자동으로
강성을 목표 비율까지 낮추는 일 자체는 달라지지 않습니다. 달라지는 건 그 과정에서 사람이 손대는 지점입니다.
이 네 단계를 반복 횟수만큼 되풀이합니다.
가운데 구간 전체를 플러그인이 대신하고, 보와 벽체를 함께 처리합니다.
- ✕ 강성 값 하나하나 수동 변경
- ✕ 매번 해석·설계 재실행 & 결과 확인
- ✕ 수렴까지 수십 회 반복 노동
- ✕ 실수·누락 위험
- ✓ 저감 순서·목표 비율만 설정하면 끝
- ✓ 해석·설계 → 검토 비율 확인 → 갱신 자동 반복
- ✓ 보와 벽체를 한 번에 대상으로 설정
- ✓ 최종 강성 상태를 모델에서 바로 검토
OVERVIEW
강성 조정과 재해석, 플러그인이 반복합니다
사용자가 지정한 조건에 따라 해석과 설계 검토를 반복 수행하며, 부재의 검토 비율이 설정한 목표 비율을 만족하는지 확인한 뒤 정의된 강성 저감 순서에 따라 Stiffness Factor를 갱신합니다. 보·벽체의 Stiffness Factor를 수동으로 변경하고 재해석하는 반복 작업을 줄일 수 있으며, 최종 적용된 강성 상태를 모델에서 바로 검토할 수 있습니다.
보·벽체 일괄 적용
보(Beam)와 벽체(Wall)를 한 번에 대상으로 설정해 Stiffness Factor 조정과 반복 해석을 일괄 수행합니다.
자동 반복 수행
설정한 목표 비율을 기준으로 해석 → 설계 결과 조회 → Stiffness Factor 갱신 과정을 반복합니다.
모델 기반 요소 선택
GEN NX에서 선택한 대상 부재를 플러그인으로 직접 동기화할 수 있습니다.
강성 저감 순서 제어
저감 간격을 설정하고 필요한 값을 추가·삭제해 반복 해석에 사용할 순서를 직접 구성합니다.
자동 그룹 생성
보 요소는 최종 해석 완료 후 강성에 따라 Element Group이 자동으로 생성됩니다.
AUTOMATION
자동 구간 안에서 도는 루프
위 AFTER 흐름의 자동 구간을 펼치면 이렇습니다. 설정한 강성 저감 순서와 목표 비율을 바탕으로 Iteration Number만큼 반복됩니다.
해석 · 설계 수행
해석과 설계 검토를 실행
검토 비율 확인
Target Ratio 만족 여부 판단
Stiffness Factor 갱신
저감 순서의 다음 값 적용
종료 · 결과 확인
Iteration Number 도달 시 종료
적용 기준 및 개발 환경
RC보 검토는 KDS 41 20 2022 기준으로
Beam Check 결과를,
벽체 검토는 Wall Design 결과를 활용합니다.
개발 환경: MIDAS GEN NX 2026 v2.2
RUN ANALYSIS
범위를 골라 실행하고, 결과를 확인
모든 설정을 마치면 Analysis scope에서 보와 벽체를 모두 실행 단계에 포함할지, 개별로 실행할지 설정한 뒤 RUN 합니다.
Beam
보 부재의 Element Stiffness Factor만 조정
Wall
벽체 부재의 Wall Stiffness Factor만 조정
Beam & Wall
보와 벽체를 모두 실행 단계에 포함
선택됨◴ Iteration Progress
LIVE DEMO※ 위 진행 화면은 동작 이해를 돕기 위한 예시입니다. 실제 실행은 GEN NX 내 플러그인에서 이루어집니다.
▤ 최종 결과 다이얼로그
목표 비율을 여전히 초과하는 부재, 최소 강성 한계에 도달한 부재, 선택 요소에 최종 적용된 강성 값이 요약됩니다.
⊞ Element Group 자동 생성 (보 부재)
보 부재는 최종 반복이 완료되면 모델에 강성 그룹이 자동 생성되며, 선택된 요소는 최종 강성 비율에 따라 해당 그룹에 배정됩니다.
↩ Back / Refresh
Back을 누르면 메인 페이지로 이동합니다. Refresh는 모델링을 새로 열었거나 정보가 변경된 경우 최신 정보를 플러그인에 갱신합니다.
UI GUIDE
화면 그대로, 항목별로 설명
실제 플러그인 UI를 기준으로 각 입력 항목이 무엇을 의미하는지 정리했습니다. 항목이 궁금할 때 Beam Settings / Wall Settings 를 눌러 펼쳐 보세요.

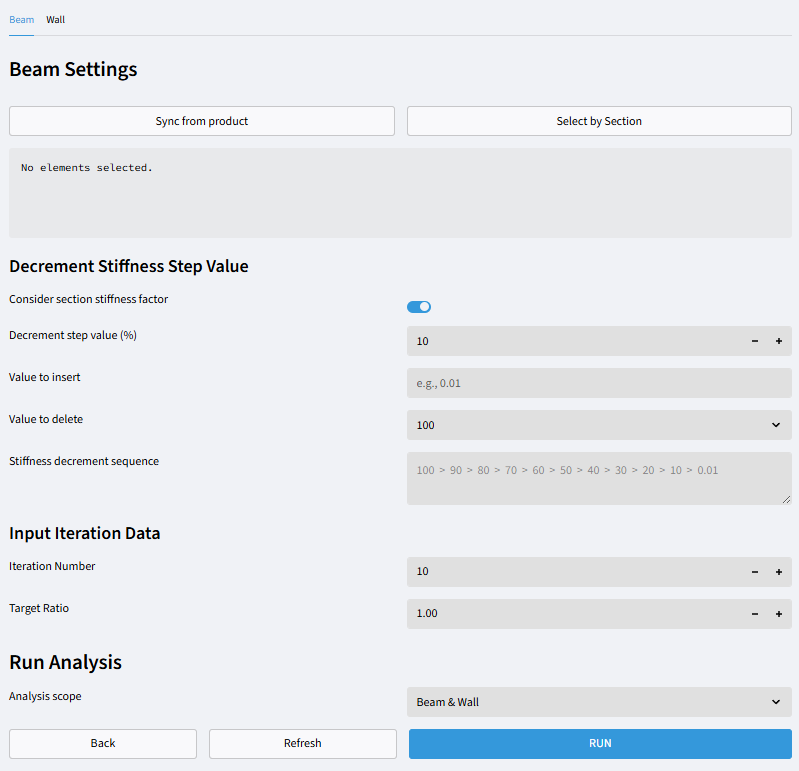

BEAM Beam Settings ▾
⟳ Sync from product
모델에서 대상 부재를 선택한 뒤 클릭하면, 현재 선택된 보 요소를 플러그인으로 가져옵니다.
▤ Select by Section
특정 Section에 할당된 보 부재를 일괄 선택합니다.
◉ Consider section stiffness factor
기존에 적용된 보의 Section Stiffness Factor를 고려할지 결정하는 옵션입니다. 켜면 Element Stiffness Factor뿐 아니라 기존 단면의 Section Stiffness Factor를 함께 고려하여 낮은 값을 기준으로 해석 및 설계를 진행합니다.
% Decrement step value (%)
강성 저감 간격입니다. 설정한 간격에 따라 100%부터 낮은 값까지 강성 저감 순서를 자동 생성합니다.
+ Value to insert
입력한 값을 Stiffness decrement sequence에 추가합니다.
− Value to delete
Stiffness decrement sequence의 값들과 연동됩니다. 삭제하고자 하는 값을 선택하면 순서에서 제거됩니다.
≡ Stiffness decrement sequence
위 설정으로 생성된 강성 저감 순서가 표시됩니다.
100 > 90 > 80 > 70 > 60 > 50 > 40 > 30 > 20 > 10 > 0.01
# Iteration Number
해석 및 설계 검토를 반복 수행할 횟수입니다.
◎ Target Ratio
추가 강성 저감이 필요한지 판단하는 설계 검토 비율 기준값입니다. 부재의 검토 비율이 이 값을 만족하는지 확인한 뒤 다음 강성 값을 적용합니다.

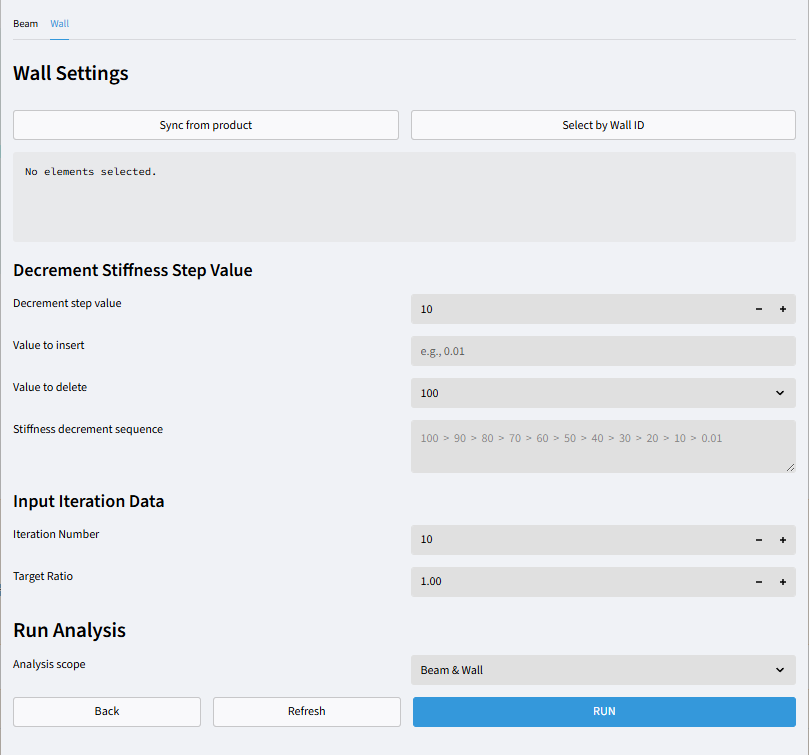

WALL Wall Settings ▾
⟳ Sync from product
모델에서 선택한 벽체 요소를 가져옵니다. 벽체 강성 조정에서는 선택된 요소를 Wall ID와 층 정보 기준으로 구성할 수 있습니다.
# Select by Wall ID
특정 Wall ID에 할당된 벽체 부재를 일괄 선택합니다.
% Decrement step value
Wall Stiffness Factor의 저감 간격입니다. 설정한 간격에 따라 100%부터 낮은 값까지 강성 저감 순서를 생성합니다. (Beam과 달리 Section Stiffness Factor 옵션은 없습니다)
+ Value to insert
입력한 값을 Stiffness decrement sequence에 추가합니다.
− Value to delete
Stiffness decrement sequence의 값들과 연동됩니다. 삭제하고자 하는 값을 선택하면 순서에서 제거됩니다.
≡ Stiffness decrement sequence
위 설정으로 생성된 벽체 강성 저감 순서가 표시됩니다.
100 > 90 > 80 > 70 > 60 > 50 > 40 > 30 > 20 > 10 > 0.01
# Iteration Number
해석 및 설계 검토를 반복 수행할 횟수입니다.
◎ Target Ratio
추가 강성 저감이 필요한지 판단하는 설계 검토 비율 기준값입니다. 부재의 검토 비율이 이 값을 만족하는지 확인한 뒤 다음 강성 값을 적용합니다.
지금, Beam / Wall Stiffness Auto Tuner를 시작하세요
➜GEN NX의 Apps > Plug-In > Marketplace 에서 Beam / Wall Stiffness Auto Tuner 를 확인해보세요.
