機能
- 要素に非線形特性を指定または削除します。非線形特性は、トラス要素，梁要素にのみ指定できます。
経路
メインメニュー：[材料/断面] タブ > [非線形特性] グループ < [非線形特性] > [非線形特性の割当]
入力

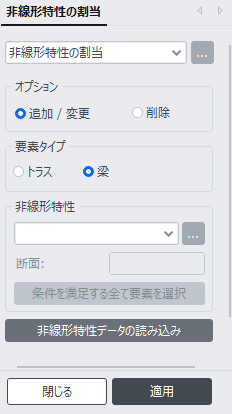

非線形特性の割当 ダイアログボックス
オプション
追加/変更：選択された要素に非線形特性を新規または変更する場合
削除：既に入力されている非線形特性を削除する場合
要素タイプ
非線形特性を適用する要素タイプを選択します。
トラス：トラス要素に非線形特性を割り当てます。
梁：梁要素に非線形特性を割り当てます。
非線形特性
指定する非線形特性を選択します。事前に非線形特性を定義する必要があります。
材料
選択した非線形特性に入力された材料を示します。
部材タイプ
選択した非線形特性に入力された部材形式を示します。
要素位置
選択した非線形特性に入力された部材上の配筋情報の位置を示します。材料がRCで、梁の場合に適用されます。
断面
選択した非線形特性に入力された断面を示します。
条件を満足する全ての要素を選択
モデルビュー上で上記の4つの項目がすべて一致する部材を選択してくれます。
非線形特性データの読み込み
他のファイル非線形特性データを読み込みます。
データファイル名 (.mcb)
非線形特性データを読み込むデータファイルを選択します。
非線形特性
読み込んだ非線形特性データを追加あるいは追加/変更を指定します。
非線形特性の割当
非線形特性を割当てます。
初期断面力
モデルに入力された初期断面力を読み込みます。
モデルデータに初期断面力がない場合は 追加 となり、初期断面力が存在する場合は、変更 となります。初期断面力の存在有無は、荷重 > その他 > 初期断面力 > 微小変形 > 初期断面力 で確認できます。
