General Spring 作成 編集

汎用バネ支持

機能

  • 任意の節点に全体座標系や節点座標系を基準に、他の自由度に関連する剛性まで含む一般的な節点剛性(6×6 剛性行列)を入力するか、既に入力されているバネ剛性を変更または解除します。
  • 一般節点剛性を入力するには、事前に一般節点剛性を定義する必要があります。



経路

メインメニュー: [境界条件] タブ > [バネ支持] グループ > [汎用バネ支持] > [汎用バネ支持]



入力

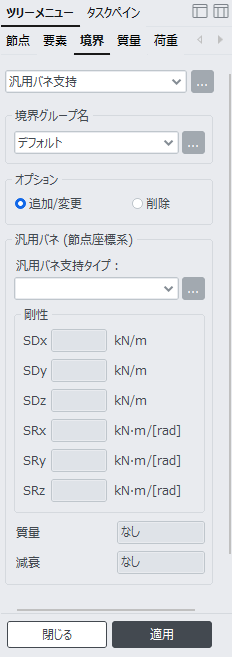

汎用バネ支持 ダイアログボックス




 “汎用バネ支持” の右側の ....png ボタン:汎用バネ支持テーブルを表示します。




境界グループ名

入力した境界条件を含む境界グループを選択します。グループ指定が不要な場合は、"デフォルト"を選択します。境界グループを追加生成または修正するには、....png ボタンをクリックして「境界グループの定義」ダイアログボックスを呼び出します。




オプション

追加/変更:任意の節点に一般節点剛性を新規または変更入力する場合に指定

削除:任意の節点に既に入力されている一般節点剛性を解除する場合に指定




汎用バネ

汎用バネ支持タイプ

すでに定義された一般節点剛性の中から、入力したい一般節点剛性を選択します("汎用バネ支持タイプ"参照)

右側のボタンをクリックすると、汎用バネ支持タイプ ダイアログが表示されます。

SDx:全体座標系または節点座標系(節点座標系が指定されている場合)の x軸方向のバネ剛性

SDy:全体座標系または節点座標系(節点座標系が指定されている場合)の y軸方向のバネ剛性

SDz:全体座標系または節点座標系(節点座標系が指定されている場合)の z軸方向のバネ剛性

SRx:全体座標系または節点座標系(節点座標系が指定された場合)の x軸に対する回転方向のバネ剛性

SRy:全体座標系または節点座標系(節点座標系が指定された場合)の y軸に対する回転方向のバネ剛性

SRz:全体座標系または節点座標系(節点座標系が指定された場合)の z軸に対する回転方向のバネ剛性

NOTE.png 上記6つのバネ剛性値は、“汎用バネ支持タイプ” で入力された 6x6剛性行列のうち、対角成分 6つのバネ剛性値だけを表したものである。

質量:“汎用バネ支持タイプ” で ‘質量マトリックス’ が定義されると "考慮" が表示され、質量マトリックスが定義されていないと "なし" が表示されます。

減衰:“汎用バネ支持タイプ” で ‘減衰マトリックス’ が定義されると “考慮” が表示され、減衰マトリックスが定義されていないと “なし” が表示されます。
