機能
- 橋梁構造物に対する地点沈下荷重を考慮した解析を行う場合に入力されるデータで、同時に支点沈下が発生する支点を沈下グループとして入力します。
経路
メインメニュー：[荷重] タブ > [荷重タイプ：支点沈下] > [支点沈下解析データ] グループ > [支点沈下グループ]
入力

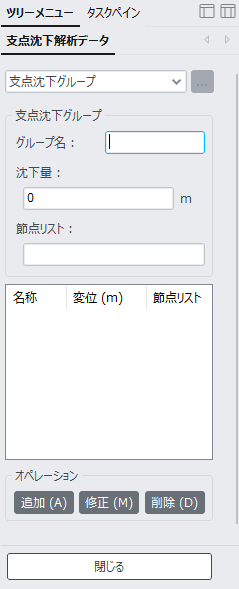

支点沈下グループ ダイアログボックス
支点沈下グループ
グループ名
支点沈下グループの名称を入力します。
沈下量
モデル画面上で選択した支点沈下量のたわみ量を入力します。
節点リスト
支点沈下グループに含まれる節点を入力します。モデル画面上で選択したり、直接入力することができます。
DZ方向の拘束がない節点に支点沈下が起きるように支点沈下グループと定義すると、解析実行時に自動的にDZ拘束を付与します。この拘束条件は、支点沈下荷重ケースだけでなく、定義されたすべての荷重ケース/荷重組合わせに影響を与えます。
オペレーション
追加：グループ名 , 沈下量 , 節点リストで入力したデータを支点沈下グループリストに追加します。
修正：支点沈下グループリストに入力された支点沈下グループの内容を修正します。
削除：支点沈下グループリストに入力された支点沈下グループを削除します。
