機能
- 確認したい節点の座標と節点に入力された各種属性情報をテーブル形式で照会します。
- “選択” 機能を用いて、単数または複数の対象を選択し、この機能を呼び出します。
経路
メインメニュー： [節点/要素] タブ > [節点詳細] グループ > [節点テーブル] > [節点詳細テーブル]
入力
各データの種類別に入力の有無と入力されたデータの数量が整理されて表示されます。
テーブルの下にある情報の種類別タブをクリックして、確認したい情報テーブルを表示します。
情報テーブルの種類は次のとおりです。

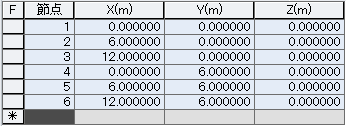

節点：節点の座標
節点座標系：節点座標系に対する入力情報
支持条件：節点の支持条件に対する入力情報
節点バネ：節点バネ支持に対する入力情報
汎用バネ：汎用バネ支持に対する入力情報
剛体連結：剛体連結に対する入力情報
節点質量：節点質量に対する入力情報
節点荷重：節点集中荷重に対する入力情報
支点の強制変位：節点の強制変位に対する入力情報
節点温度：節点温度に対する入力情報
時刻歴節点荷重：動的節点荷重に対する入力情報
