機能
- 線要素（トラス要素，引張専用要素，圧縮専用要素，ケーブル要素，ギャップ要素，フック要素，梁要素）の断面データをスプレッドシート形式のテーブルに入力または修正します。
- CIVIL-NX のテーブルツールは強力で多様な機能を内蔵しており、詳しい使い方はテーブルツールの使い方を参照してください。
経路
メインメニュー： [材料/断面] タブ > [テーブル] グループ > [プロパティテーブル] > [断面テーブル]
入力
("断面"参照)
テーブルツールの使用方法を参照して、次のデータを入力または修正します。

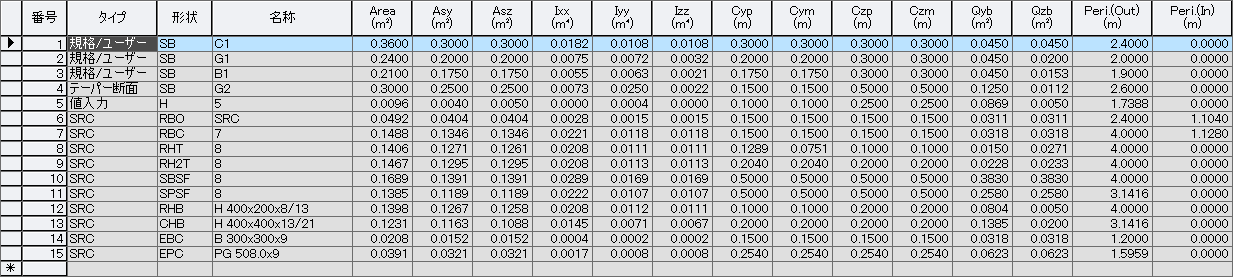

全て タブ
断面の定義方法に関係なく、入力されたすべての断面特性情報が保存されているテーブルです。ここではテーブルツールの機能が適用されないので、入力されたデータの修正や追加入力のためには、断面定義方法別に区分されたテーブルに移動しなければなりません。
番号：断面番号
タイプ：断面定義方法の種類
形状：断面形状の記号
名称：断面名
Area：断面積
Asy：要素座標系 y軸方向せん断力に抵抗する有効せん断面積
Asz：要素座標系 z軸方向せん断力に抵抗する有効せん断面積
Ixx：要素座標系 x軸に対するねじり剛性
Iyy：要素座標系 y軸に対する断面二次モーメント
Izz：要素座標系 z軸に対する断面二次モーメント
Cyp：断面の中立軸から要素座標系(+) y軸方向最外端までの距離
Cym : 断面の中立軸から要素座標系(-) y軸方向最外端までの距離
Czp：断面の中立軸から要素座標系(+) z軸方向最外端までの距離
Czm : 断面の中立軸から要素座標系(-) z軸方向最外端までの距離
Qyb : 要素座標系 z軸方向に作用するせん断力に対するせん断係数
Qzb : 要素座標系 y軸方向に作用するせん断力に対するせん断係数
Peri.(Out)：断面外郭線の全長
Peri.(In)：断面が中空の場合、中空部の内側の外郭線の全長
中空のない閉断面の場合、Peri.(Out)とPeri.(In)の値は同じである。
規格/ユーザー タブ
番号：断面番号
名称：断面名
形状：断面形状の記号
DB : 国別標準断面のデータベース名
断面名：DBでの断面名
偏心：断面中心の位置
冷間成形鋼タイプ：冷成成形鋼断面の形態
ビルトアップ：圧延形鋼と溶接組立形鋼の区分
サイズ1 ~ サイズ6：断面形状別の主要サイズ
Area：断面積
Asy：要素座標系 y軸方向せん断力に抵抗する有効せん断面積
Asz：要素座標系 z軸方向せん断力に抵抗する有効せん断面積
Ixx：要素座標系 x軸に対するねじり剛性
Iyy：要素座標系 y軸に対する断面二次モーメント
Izz：要素座標系 z軸に対する断面二次モーメント
Cyp：断面の中立軸から要素座標系(+)y軸方向の最外端までの距離
Cym：断面の中立軸から要素座標系(-)y軸方向の最外端までの距離
Czp：断面の中立軸から要素座標系(+)z軸方向の最外端までの距離
Czm：断面の中立軸から要素座標系(-)z軸方向の最外端までの距離
Qyb：要素座標系 z軸方向に作用するせん断力に対するせん断係数
Qzb：要素座標系 y軸方向に作用するせん断力に対するせん断係数
Peri.(Out)：断面外郭線の全長
Peri.(In)：断面が中空の場合、中空部の内側の外郭線の全長
中空のない閉断面の場合、Peri.(Out)とPeri.(In)の値は同じである。
値入力 タブ
番号：断面番号
形状：断面形状の記号
名称：断面名
Area：断面積
Asy：要素座標系 y軸方向せん断力に抵抗する有効せん断面積
Asz：要素座標系 z軸方向せん断力に抵抗する有効せん断面積
Ixx：要素座標系 x軸に対するねじり剛性
Iyy：要素座標系 y軸に対する断面二次モーメント
Izz：要素座標系 z軸に対する断面二次モーメント
Cyp：断面の中立軸から要素座標系(+)y軸方向の最外端までの距離
Cym：断面の中立軸から要素座標系(-)y軸方向の最外端までの距離
Czp：断面の中立軸から要素座標系(+)z軸方向の最外端までの距離
Czm：断面の中立軸から要素座標系(-)z軸方向の最外端までの距離
Qyb：要素座標系 z軸方向に作用するせん断力に対するせん断係数
Qzb：要素座標系 y軸方向に作用するせん断力に対するせん断係数
Peri.(Out)：断面外郭線の全長
Peri.(In)：断面が中空の場合、中空部の内側の外郭線の全長

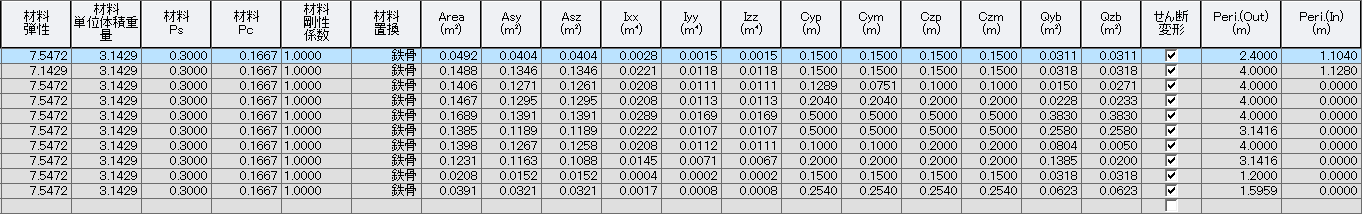

SRC タブ
番号：断面番号
形状：断面形状の記号
RBO：矩形-ボックス-被覆
RBC：矩形-ボックス-充填被覆
RPO：矩形-パイプ-被覆
RPC：矩形-パイプ-充填被覆
CBO：円形-ボックス-被覆
CBC：円形-ボックス-充填被覆
CPO：円形-パイプ-被覆
CPC：円形-パイプ-充填被覆
EBC：SRC-ボックス
EPC：SRC-パイプ
RHB：矩形-H断面
CHB：円形-H断面
RH2T：矩形-クロスH
RHT：矩形-組合わせT
SBSF：SRC-ボックス-スチフナ
SPSF：SRC-パイプ-スチフナ
名称：断面名
鉄骨規格：鉄骨の国別標準断面データベース名
鉄骨名称：鉄骨の断面名
鉄骨ビルトアップ：圧延形鋼と溶接製作形鋼の区分
鉄骨サイズ 1 ~ 6：鉄骨の断面形状別の主要サイズ
コンクリートサイズ 1 ~ 2：コンクリート断面の外郭サイズ
材料弾性：コンクリートに対する鉄骨の弾性係数比(Es/Ec)
材料単位体積重量：コンクリートに対する鉄骨の単位体積重量比(Ds/Dc)
材料 Ps：鉄骨のポアソン比
材料 Pc：コンクリートのポアソン比
材料置換：合成断面の剛性を計算する際に基準となる材料を表示
CIVIL-NX では、SRC 断面の剛性計算の際、コンクリートの断面が鉄骨に置き換えられて考慮されます。
Area：断面積
Asy：要素座標系 y軸方向せん断力に抵抗する有効せん断面積
Asz：要素座標系 z軸方向せん断力に抵抗する有効せん断面積
Ixx：要素座標系 x軸方向のねじり剛性
Iyy：要素座標系 y軸方向に対する断面二次モーメント
Izz：要素座標系 z軸方向に対する断面二次モーメント
Cyp：断面の中立軸から要素座標系(+)y軸方向最外端までの距離
Cym：断面の中立軸から要素座標系(-)y軸方向最外端までの距離
Czp：断面の中立軸から要素座標系(+)z軸方向最外端までの距離
Czm：断面の中立軸から要素座標系(-)z軸方向最外端までの距離
Qyb：要素座標系 z軸方向に作用するせん断力に対するせん断係数
Qzb：要素座標系 y軸方向に作用するせん断力に対するせん断係数
Peri.(Out)：断面外郭線の全長
Peri.(In)：断面が中空の場合、中空部の内側の外郭線の全長
中空のない閉断面の場合、Peri.(Out)とPeri.(In)の値は同じである。
組立材 タブ
番号：断面番号
形状：断面形状の記号
名称：断面名
規格：国別標準断面のデータベース名
１番目名称：組立断面を構成する１番目の断面名
１番目サイズ ~ ：１番目断面の形状別主要サイズ
２番目名称：組立断面を構成する２番目の断面名
２番目サイズ ~ ：２番目断面の形状別主要サイズ
Area：断面積
Asy：要素座標系 y軸方向せん断力に抵抗する有効せん断面積
Asz：要素座標系 z軸方向せん断力に抵抗する有効せん断面積
Ixx：要素座標系 x軸方向のねじり剛性
Iyy：要素座標系 y軸方向に対する断面二次モーメント
Izz：要素座標系 z軸方向に対する断面二次モーメント
Cyp：断面の中立軸から要素座標系(+)y軸方向最外端までの距離
Cym：断面の中立軸から要素座標系(-)y軸方向最外端までの距離
Czp：断面の中立軸から要素座標系(+)z軸方向最外端までの距離
Czm：断面の中立軸から要素座標系(-)z軸方向最外端までの距離
Qyb：要素座標系 z軸方向に作用するせん断力に対するせん断係数
Qzb：要素座標系 y軸方向に作用するせん断力に対するせん断係数
Peri.(Out)：断面外郭線の全長
Peri.(In)：断面が中空の場合、中空部の内側の外郭線の全長
中空のない閉断面の場合、Peri.(Out)とPeri.(In)の値は同じである。
テーパー断面 タブ
番号：断面番号
形状：断面形状の記号
名称：断面名
規格：国別標準断面のデータベース名
断面-I 名称：I 端部の断面名
断面-I サイズ1 ~ ：I 端部の形状別主要サイズ
断面-J 名称：Ｊ端部の断面名
断面-J サイズ1 ~ ：Ｊ端部の形状別主要サイズ
Iyy の変化：要素座標系 y軸に対する断面二次モーメント変化の考慮方法
Izz の変化：要素座標系 z軸に対する断面二次モーメント変化の考慮方法
Area：断面積
Asy：要素座標系 y軸方向せん断力に抵抗する有効せん断面積
Asz：要素座標系 z軸方向せん断力に抵抗する有効せん断面積
Ixx：要素座標系 x軸方向のねじり剛性
Iyy：要素座標系 y軸方向に対する断面二次モーメント
Izz：要素座標系 z軸方向に対する断面二次モーメント
Cyp：断面の中立軸から要素座標系(+)y軸方向最外端までの距離
Cym：断面の中立軸から要素座標系(-)y軸方向最外端までの距離
Czp：断面の中立軸から要素座標系(+)z軸方向最外端までの距離
Czm：断面の中立軸から要素座標系(-)z軸方向最外端までの距離
Qyb：要素座標系 z軸方向に作用するせん断力に対するせん断係数
Qzb：要素座標系 y軸方向に作用するせん断力に対するせん断係数
Peri.(Out)：断面外郭線の全長
Peri.(In)：断面が中空の場合、中空部の内側の外郭線の全長
中空のない閉断面の場合、Peri.(Out)とPeri.(In)の値は同じである。
施工 タブ
番号：断面番号
名称：断面名
合成前(後)タイプ：施工前（後）段階の定義方法（Regular、Value、SRCなど）
合成前(後)値：施工前（後）段階の主要サイズ
Detailの右側にある▼をクリックして断面の剛性データを確認します。
合成前(後)剛性：施工前(後)断面剛性データ
