機能
視点を指定して、モデルを任意の位置から見られるようにします。
呼出
リボンメニュー：表示 > 表示 > 表示 > アイソメ図 ショートカットキー : [Ctrl]+[Shift]+I
リボンメニュー：表示 > 表示 > 表示 > 上部 ショートカットキー : [Ctrl]+[Shift]+T
リボンメニュー：表示 > 表示 > 表示 > 下部 ショートカットキー : [Ctrl]+[Shift]+B
リボンメニュー：表示 > 表示 > 表示 > 左側 ショートカットキー : [Ctrl]+[Shift]+L
リボンメニュー：表示 > 表示 > 表示 > 右側 ショートカットキー : [Ctrl]+[Shift]+R
リボンメニュー：表示 > 表示 > 表示 > 正面 ショートカットキー : [Ctrl]+[Shift]+F
リボンメニュー：表示 > 表示 > 表示 > 背面 ショートカットキー : [Ctrl]+[Shift]+E
リボンメニュー：表示 > 表示 > 表示 > 視点設定
リボンメニュー：表示 > 表示 > 表示 > 左に回転 ショートカットキー : [Ctrl]+[Alt]+←
リボンメニュー：表示 > 表示 > 表示 > 右に回転 ショートカットキー : [Ctrl]+[Alt]+→
リボンメニュー：表示 > 表示 > 表示 > 上に回転 ショートカットキー : [Ctrl]+[Alt]+↑
リボンメニュー：表示 > 表示 > 表示 > 下に回転 ショートカットキー : [Ctrl]+[Alt]+↓
入力
| アイソメ図 | 該当メニューまたはアイコンを一度クリックすると、全体座標系を基準に(-0.483、-0.837、0.259)座標位置から見るモデル形状が画面に表示されます。 |
|---|---|
上部 |
+Z軸方向から見るモデル形状が表示されます。 |
下部 |
－Z軸方向から見るモデル形状が表示されます。 |
左側 |
－X軸方向から見るモデル形状が表示されます。 |
右側 |
+X軸方向から見るモデル形状が表示されます。 |
正面 |
－Y軸方向から見るモデル形状が表示されます。 |
背面 |
+Y軸方向から見るモデル形状が表示されます。 |
視点設定 |

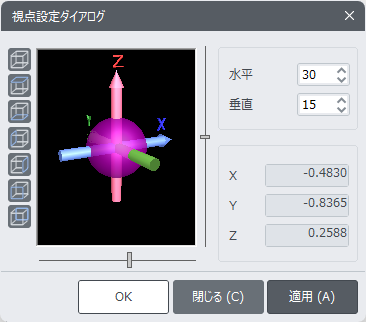

該当メニューまたはアイコンをクリックして、以下のダイアログボックスを呼び出します。 視点設定 ダイアログボックス 右側のスライドボタンを上下に動かすと、矢印が水平軸に対して回転し、下側のスライドボタンを左右に動かすと、矢印が全体の座標系のZ軸に対して回転します。設定はこのスライドボタンを利用して視点を変更したり、水平と垂直の欄に数字を直接入力して変更することができます。 また、ダイアログの座標軸の画領域をマウスでクリックし、任意の位置に視点を設定することもできます。 |
左に回転 |
該当するメニューまたはアイコンをクリックすると、モデルが画面の垂直方向に対して時計回りに回転します。なお、回転比率は |
右に回転 |
該当するメニューまたはアイコンをクリックすると、モデルが画面の垂直方向に対して反時計回りに回転します。 |
上に回転 |
該当するメニューまたはアイコンをクリックすると、モデルが画面の水平方向に対して上向きに回転します。 |
下に回転 |
該当するメニューまたはアイコンをクリックすると、モデルが画面の水平方向に対して下向きに回転します。 |
