陰線除去表示

機能

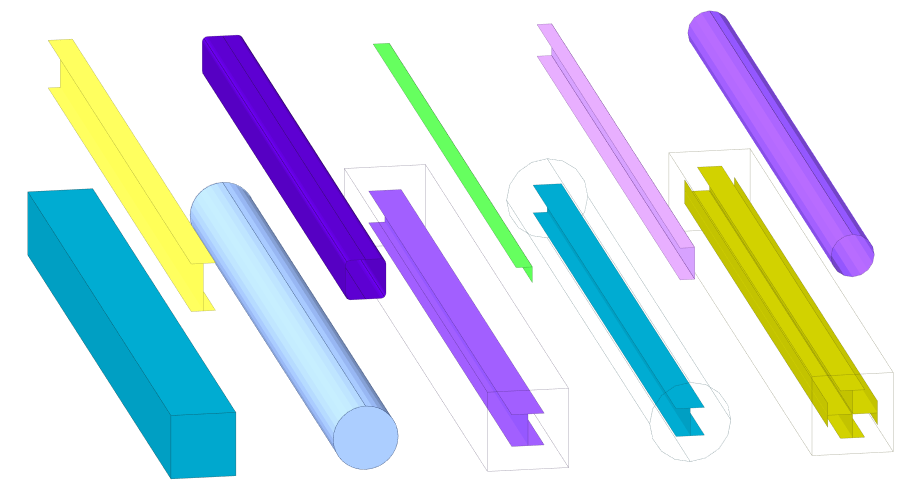

要素の断面形状及び厚さを画面上に反映し、モデルが実際の構造物形状のように表示します。

剛域の考慮、断面偏心、梁要素の端部剛域設定が同時に設定された場合、オフセットの適用の優先順位は、
梁要素の剛域設定＞断面偏心＞剛域の考慮の順です。この中で一つのみ適用されます。

リボンメニュー：表示 > ディスプレイ > 陰線除去表示 > 陰線除去表示

ショットカットキー：[Ctrl] + H
