機能
ディスプレイは、入力された節点番号、要素番号、材料および断面種類を含む各種属性データ（境界条件、荷重など）の入力状態を確認できるように、各属性に対応する固有の記号または数値を画面に表示する機能です。
呼出
リボンメニュー：表示 > ディスプレイ > ディスプレイ > ディスプレイ
入力
表示される固有の記号または数値の種類は、以下の通りです。

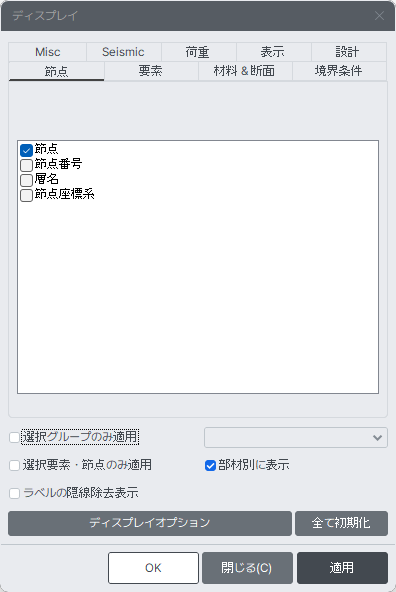

Fig. ディスプレイ ダイアログ
節点タブ
節点: 節点の位置を表示
節点番号: 節点番号を表示
層名 : 階名を表示
節点座標系 : 節点座標系が指定されている節点に座標軸を表示
要素タブ
要素番号 : 要素番号を表示
要素タイプ番号 : 要素種類番号を表示
要素タイプ名 : 要素種類名称を表示
壁タイプ : 壁要素の種類を表示
壁ID : 壁体組番号を表示
ギャップ : ギャップ要素の形状を表示
フック : フック要素の形状を表示
ケーブル : ケーブル要素の形状を表示
要素座標軸 : 要素座標軸を表示
要素内節点の連結順序 : 要素の節点接続方向を表示（i >> j 節点、N1 > N2 > N3 > N4）
材料 & 断面タブ
材料番号 : 材料番号を表示
材料名 : 材料名称を表示
断面/厚さ番号 : 断面または厚さ番号を表示
断面/厚さ名 : 断面または厚さ名称を表示
断面形状 : 線要素の断面形状を表示
テーパー断面グループ : 変断面グループとして指定された要素を表示
非弾性ヒンジ記号 : 非弾性ヒンジ記号を表示
非弾性ヒンジ名称 : 非弾性ヒンジ名称を表示

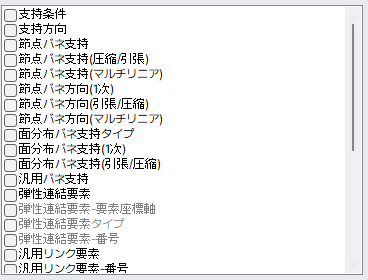

境界条件タブ
すべて: すべての境界条件グループに含まれる境界条件を表示
グループで選択 : 選択された境界条件グループに含まれる境界条件を表示
... ボタン : 境界条件グループを選択するための「境界条件グループ選択」ダイアログを呼び出す
支持条件 : 支持条件（節点の自由度の拘束状態）を六角形記号で表示
支持方向 : 四角錐形の3D記号で表示
節点バネ支持 : 節点スプリングの入力状態を六角形記号で表示
節点バネ支持（圧縮/引張） : 圧縮専用/引張専用の節点スプリング
節点バネ支持（多線形） : 多線形節点スプリング
節点バネ支持（方向別） : （線形/圧縮専用/引張専用/多線形）節点スプリングをスプリング記号で表示
汎用バネ支持 : 一般バネ支持の入力状態を表示
弾性連結 : 2節点間の弾性接続の入力状態を表示
弾性連結座標軸 : 弾性連結要素の要素座標軸を表示
弾性連結種類 : 弾性連結要素の種類を表示
弾性連結番号 : 弾性連結要素の番号を表示（後処理モードのみ使用可能）
汎用リンク : 2節点間の汎用接続の入力状態を表示
汎用リンク番号 : 汎用接続要素の番号を表示
汎用リンク座標軸 : 汎用接続要素の要素座標軸を表示
汎用リンク種類 : 汎用接続要素の種類を表示
梁端部解放条件（記号） : 梁要素の端部解放条件を記号で表示
梁端部解放条件（数字） : 梁要素の端部解放条件を自由度ごとに数字で表示（0: 接続、1: 解放）
梁端部偏心距離 : 梁要素の端部偏心距離を表示
板端部解放条件（記号） : 板要素の端部解放条件を記号で表示
板端部解放条件（数字）: 板要素の端部解放条件を自由度ごとに数字で表示（0: 接続、1: 解放）
剛体連結 : 主節点と従属節点の関係による剛体連結の状態を表示
階ダイアフラム : 層の剛床（ダイアフラム）の設定状態を表示
Miscタブ
節点質量 : 節点質量の入力状態を表示
荷重を質量に変換 : 重力方向の荷重から換算された質量を表示
剛床質量 : 床板の質量入力状態を表示
層質量、剛性 : 各階の質量中心および剛性中心を表示
モデル＞建物＆層＞建物制御データの「偏心率を計算する」を選択した場合確認できます。
PC鋼材の配置形状-名称 : 配置された PC鋼材 の名称を表示
PC鋼材の配置形状-調整点 : PC鋼材 の配置を定義するために入力された点の位置を表示
幾何剛性用の初期軸力 : 幾何剛性計算用の初期内力を表示
沈下グループ : 橋梁構造物の支点沈下を自動考慮した解析を行う場合の沈下グループの入力状態を表示
沈下グループ値: 各沈下グループに入力された沈下量を表示
水和熱値 : 水和熱解析関連データの数値を表示
水和熱関数名 : 水和熱解析関連データの関数名を表示
水和熱要素の対流境界条件 : 要素の対流境界条件の入力状態を表示
水和熱固定温度 : 固定温度入力状態を表示
水和熱発熱 : 発熱関数の指定状態を表示
水和熱パイプクーリング要素 : パイプクーリング要素を表示
荷重タブ
荷重ケース : 荷重入力状態を表示する荷重条件と Load Group を選択し、荷重値の表示有無を指定
全て : すべての荷重条件を選択
荷重値 : 荷重値の表示有無を指定
床荷重名にチェックした場合は床荷重タイプに定義されている各荷重ケース別荷重値が床荷重タイプの名称と
一緒に表示されます。
ケースの選択：荷重条件を選択
グループの選択：荷重グループを選択
... ボタン : 荷重グループを選択するための “荷重グループの選択 ダイアログ” を呼び出す
物体力：物体力の入力状態を表示
節点荷重：節点集中荷重の入力状態を表示
強制変位：強制変位の入力状態を表示
梁要素荷重：梁要素荷重の入力状態を表示
プレストレス梁荷重：プレストレス梁荷重の入力状態を表示
プレテンション荷重：プレテンション荷重の入力状態を表示
床荷重：床荷重が梁荷重に置換された形態で表示
床荷重名：床荷重の入力状態を表示
(1)
床荷重名にチェックしてダイアログの上部の荷重値にチェックすると、床荷重タイプに定義されて いる各荷重条件別の荷重値が追加で表示されます。
ディスプレイオプションの描画 タブで床荷重の色に荷重タイプの色を指定すれば、床荷重タイプ別に別途の色を指定して床荷重の入力状態を画面で簡単に確認することができます。
(2)
ディスプレイの床荷重名で荷重分布タイプを確認することができます。
例) １方向 = (One), ２方向 = (Two), ポリゴン - 図心 = (P-C), ポリゴン - 長さ = (P-L)
(3)
床荷重名の表示は、床荷重載荷領域の図心位置に表示され、図心位置が載荷領域から外れる場合、床荷重名が１番目の点と２番目の点を結ぶ線の中央部に表示されます。
(4)
中心に床荷重方向（One Way）矢印を表示し、床荷重割当てで入力した荷重角度（A1）に従って荷重方向を表示します。
床荷重領域：床荷重の入力領域を表示
仕上げ荷重：仕上げ荷重の入力状態を表示
圧力荷重：圧力荷重の入力状態を表示
領域圧力荷重：領域圧力荷重の入力状態を表示
平面荷重：任意の平面上に載荷された平面荷重を表示
平面荷重名：平面荷重の入力状態を表示
節点温度荷重：節点温度荷重の入力状態を表示
要素温度荷重：要素温度荷重の入力状態を表示
温度勾配荷重：温度勾配荷重の入力状態を表示
梁断面温度荷重：床板と梁の温度差を表示
PC鋼材プレストレス荷重：PC鋼材のプレストレス荷重を表示
時刻歴節点荷重制御データ：時刻歴応答解析のために入力された時刻歴節点荷重を表示
多入力地震荷重制御データ：多支点を持つ荷重表示
多入力地震荷重制御データ名：多支点を持つ荷重の関数名を表示
X方向：X方向の多支持点を持つ荷重
Y方向：Y方向の多支持点を持つ荷重
Z方向：Z方向の多支持点を持つ荷重
上部構造用の地震荷重：橋梁上部の地震荷重を表示
格子影響線荷重：格子影響線荷重を表示
表示タブ
UCS 軸 : GCS または UCS の原点に座標軸を表示
視点表示 : 画面右下に GCS 座標軸を表示
説明文 : 現在のモデルウィンドウ内の任意の位置に説明文を追加できます。下部の入力欄のサイズに制限されず、自由に入力可能です。
フォント : 説明文のフォント、サイズ、種類などを指定します。
モデルウィンドウに表示された説明文は、マウスでドラッグして位置を移動できます。
ラベル方向 : 出力されるラベルの表示方向を指定します。
設計タブ
単一部材 : 指定された部材を表示
前処理モードで隠線除去表示の場合、要素色相のグラデーションで表示します。
単一部材方向 : 部材の節点連結方向を表示
前処理モードで隠線除去表示の場合は要素色相のグラデーションで表示し、後処理モードとWire Frame表示の場合は
矢印で表示します。
部材番号: 指定された部材のindexを表示します。
座屈長さ Ly Lz : 部材強軸弱軸に対する非支持長さを表示します。
Lb : 横支持長さを表示します。
有効座屈長さ係数 Ky(ユーザー入力) : ユーザーが入力した強軸に対する有効座屈長さ係数を表示
有効座屈長さ係数 Kz(ユーザー入力) : ユーザーが入力した弱軸に対する有効座屈長さ係数を表示
有効座屈長さ係数 Ky(自動) : 自動算定された強軸に対する有効座屈長さ係数を表示
有効座屈長さ係数 Kz(自動) : 自動算定された弱軸に対する有効座屈長さ係数を表示
等価モーメント修正係数 Cmy : 部材の強軸について、曲げが生じる非支持区間の等価モーメント修正係数を表示
等価モーメント修正係数 Cmz : 部材の弱軸について、曲げが生じる非支持区間の等価モーメント修正係数を表示
設計用曲げモーメントの割増係数β1ylδby : 横移動に対してブレース支持された骨組における鉛直荷重によるモーメント拡大係数を、部材の強軸について表示
設計用曲げモーメントの割増係数β1ylδbz : 横移動に対してブレース支持された骨組における鉛直荷重による
モーメント拡大係数を、部材の弱軸について表示
設計用曲げモーメントの割増係数β2ylδsy : 横移動に対してブレース支持されていない骨組における鉛直荷重による
モーメント拡大係数を、部材の強軸について表示
設計用曲げモーメントの割増係数β2zlδsy : 横移動に対してブレース支持されていない骨組における鉛直荷重による
モーメント拡大係数を、部材の弱軸について表示
ストリップ
耐震等級
部材種類 : 部材の種類を表示
地震荷重スケール係数
積載荷重低減係数(部材別) : ユーザーが入力した積載荷重低減係数を表示
積載荷重低減係数(階別) : 自動算定された積載荷重低減係数を表示
壁符号 : 壁符号を表示
地震荷重組合せタイプ : 特別地震荷重および鉛直地震力が適用された部材を表示
耐震設計タイプ(自動) : 自動設定された耐震設計が適用された部材を表示
耐震設計タイプ(ユーザー指定) : ユーザー指定の耐震設計が適用された部材を表示
曲げ係数 Cb : 曲げ係数を表示
せん断係数 Cv : せん断係数を表示
耐震力抵抗システム（部材別）
境界要素 判定値 : 特殊境界要素の判定根拠を数値で表示
-変位基準設計法 : 中立軸、中立軸制限値
-応力基準設計法 : 壁端部応力度、0.2fck
境界要素 判定比 : 特殊境界要素の判定根拠を比率で表示
-変位基準設計法 : 中立軸 / 中立軸制限値
-応力基準設計法 : 壁端部応力度 / 0.2fck
境界要素長さ : 特殊構造壁として設計された境界要素の水平方向長さを表示
壁IDによる境界要素法 : 壁ID毎に境界要素設計方法が違う場合に適用された設計法を表示します。
静的増分のヒンジ表示-記号 : 静的増分解析により発生したヒンジを記号で表示
静的増分のヒンジ表示-タイプ : 静的増分解析により発生したヒンジを定義された形式で表示
静的増分のヒンジ表示-名称 : 静的増分解析により発生したヒンジを名称で表示
梁 配筋データ : 梁の鉄筋データを表示します
柱 配筋データ : 柱の鉄筋データを表示します
ブレース 配筋データ : ブレースの鉄筋データを表示します
壁 配筋データ : 壁の鉄筋データを表示します
選択グループのみ適用
各タブで指定した出力事項について、選択したグループに対してのみ画面上に表示
選択要素・節点のみ適用
各タブで指定した出力事項に対して選択した要素または節点に対してのみ画面上に表示
部材別表示
各タブで指定した表示項目について、選択した部材のみを画面上に表示します。
ラベルの陰線除去表示
モデルによって隠されている境界条件シンボル、節点番号などの陰線処理が選択できる機能です。オプションの選択状態によって、ラベルの陰線処理が適用されます。
この機能に対応できるラベルには、節点，要素のシンボル/番号、荷重のシンボル/値、境界条件のシンボルなどがあります。 また、ラベルの陰線処理機能は、結果表示モードでも同様に適用できます。
ディスプレイオプション
ディスプレイオプション ダイアログを呼び出します。
全て初期化
節点を除くすべてのラベルを削除し、表示状態を初期化します。
