機能
任意の節点に集中荷重を入力するか、既に入力された集中荷重を修正または削除します。
呼出

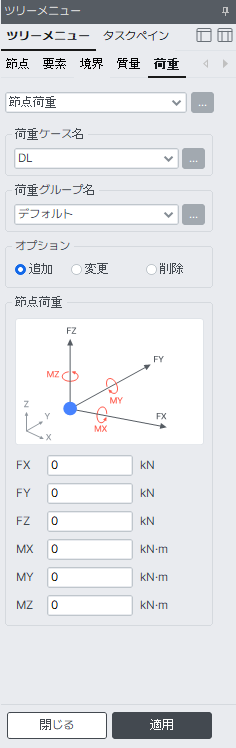

リボンメニュー：荷重 > 静的荷重 > 静的荷重> 節点荷重
入力
荷重ケース名
単位荷重ケース選択欄で、希望する荷重ケースを指定します。追加で荷重ケースを入力または修正 , 削除が必要な場合は、右側のボタンをクリックします。
荷重グループ名
入力した荷重条件を含む荷重グループを選択します。グループ指定が不要な場合は、"デフォルト"を選択します。荷重グループを追加生成または修正するには、 ボタンをクリックして「荷重グループの定義」ダイアログボックスを呼び出します。
オプション
追加：任意の節点に対して、集中荷重を新規または追加入力する場合に指定
変更：任意の節点に対して、既に入力されている集中荷重を変更する場合に指定
削除：任意の節点に対して、既に入力されている集中荷重を削除する場合に指定
節点荷重
節点の集中荷重を全座標系基準で入力します。
FX：全体座標系 X軸方向の集中荷重成分
FY：全体座標系 Y軸方向の集中荷重成分
FZ：全体座標系 Z軸方向の集中荷重成分
MX：全体座標系 X軸に対する集中モーメント成分
MY：全体座標系 Y軸に対する集中モーメント成分
MZ：全体座標系 Z軸に対する集中モーメント成分
