機能
任意の梁要素に床荷重によって作用する定型の梁荷重を入力したり、既に入力された荷重を修正または削除します。
このコマンドは、2次元骨組の解析時に床荷重を梁要素荷重として入力する場合などに使用します。
呼出
リボンメニュー：荷重 > 静的荷重 > 静的荷重 >梁要素荷重 > 定型

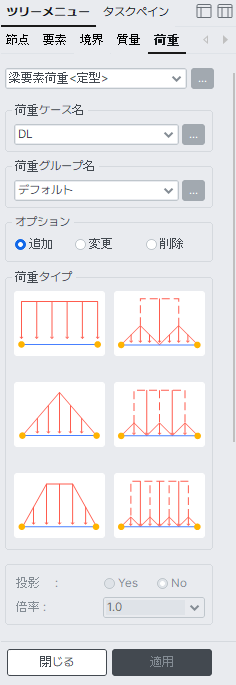

入力
荷重ケース名
単位荷重ケース選択欄で、希望する荷重ケースを指定します。追加で荷重ケースを入力または修正 , 削除が必要な場合は、右側のボタンをクリックします。
荷重グループ名
入力した荷重条件を含む荷重グループを選択します。グループ指定が不要な場合は、"デフォルト"を選択します。荷重グループを追加生成または修正するには、 ボタンをクリックして「荷重グループの定義」ダイアログボックスを呼び出します。
オプション
追加：任意の梁要素に対して、梁荷重を新規または追加入力する場合に指定
変更：任意の梁要素に対して、既に入力されている梁荷重を変更する場合に指定
削除：任意の梁要素に対して、既に入力されている梁荷重を削除する場合に指定
荷重タイプ
梁要素荷重の載荷形式を指定します。載荷形式の種類は次のとおりです。
| : 等分布荷重 | |
| : 三角形分布荷重(1) | |

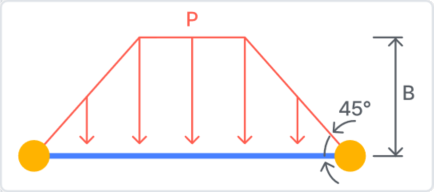

| : 台形分布荷重 | |

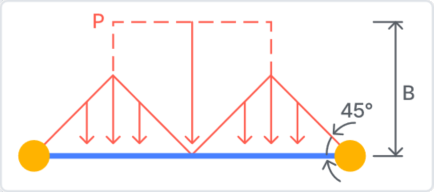

| : 三角形分布荷重(2)+集中荷重(1) | |

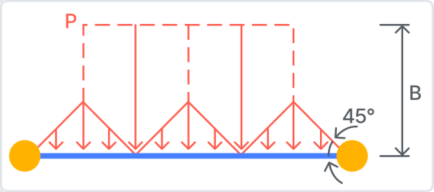

| : 三角形分布荷重(3)+集中荷重(2) | |

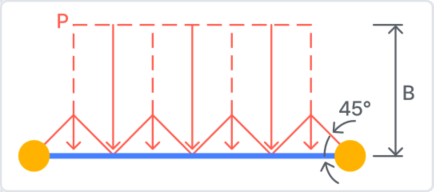

| : 三角形分布荷重(4)集中荷重(3) |
単位面積あたりの荷重, 負担幅
P：作用させたい床荷重値を単位面積当たりの荷重として入力
B：当該梁の床荷重に対する負担幅を長さで入力
サブ-梁の単位長さ当たりの自重：荷重を入力しようとする梁が小梁を支持する場合、小梁の自重を入力
W：小梁の単位長さ当たりの重量
方向
定型タイプの梁荷重の作用方向を選択リストから指定します。
Local x：要素座標系 x軸方向に梁荷重を載荷
Local y：要素座標系 y軸方向に梁荷重を載荷
Local z：要素座標系 z軸方向に梁荷重を載荷
Global X：全体座標系X軸方向に梁荷重を載荷
Global Y：全体座標系Y軸方向に梁荷重を載荷
Global Z：全体座標系Z軸方向に梁荷重を載荷
閉じる：入力値を取り消したり、他の荷重タイプを選択する場合はクリックします。
投影
定型タイプの梁要素荷重を梁要素の実長に対して載荷するか、または荷重作用方向の垂直線上に投影された長さに対して載荷するかを指定します。
Yes：定型タイプの梁要素荷重を荷重作用方向の垂直線上に投影された長さに対して載荷する場合
No：定型タイプの梁要素荷重を実長に対して載荷する場合
倍率：梁要素に載荷する荷重の増減係数
