機能
一般形状の空間構造物に静止土圧を付加します。
閉領域を形成する線要素を選択すると、その領域の静止土圧が各節点に節点荷重として作用します。
呼出
リボンメニュー：荷重 > 静的荷重 > 水平荷重 > 土圧 >静的土圧荷重

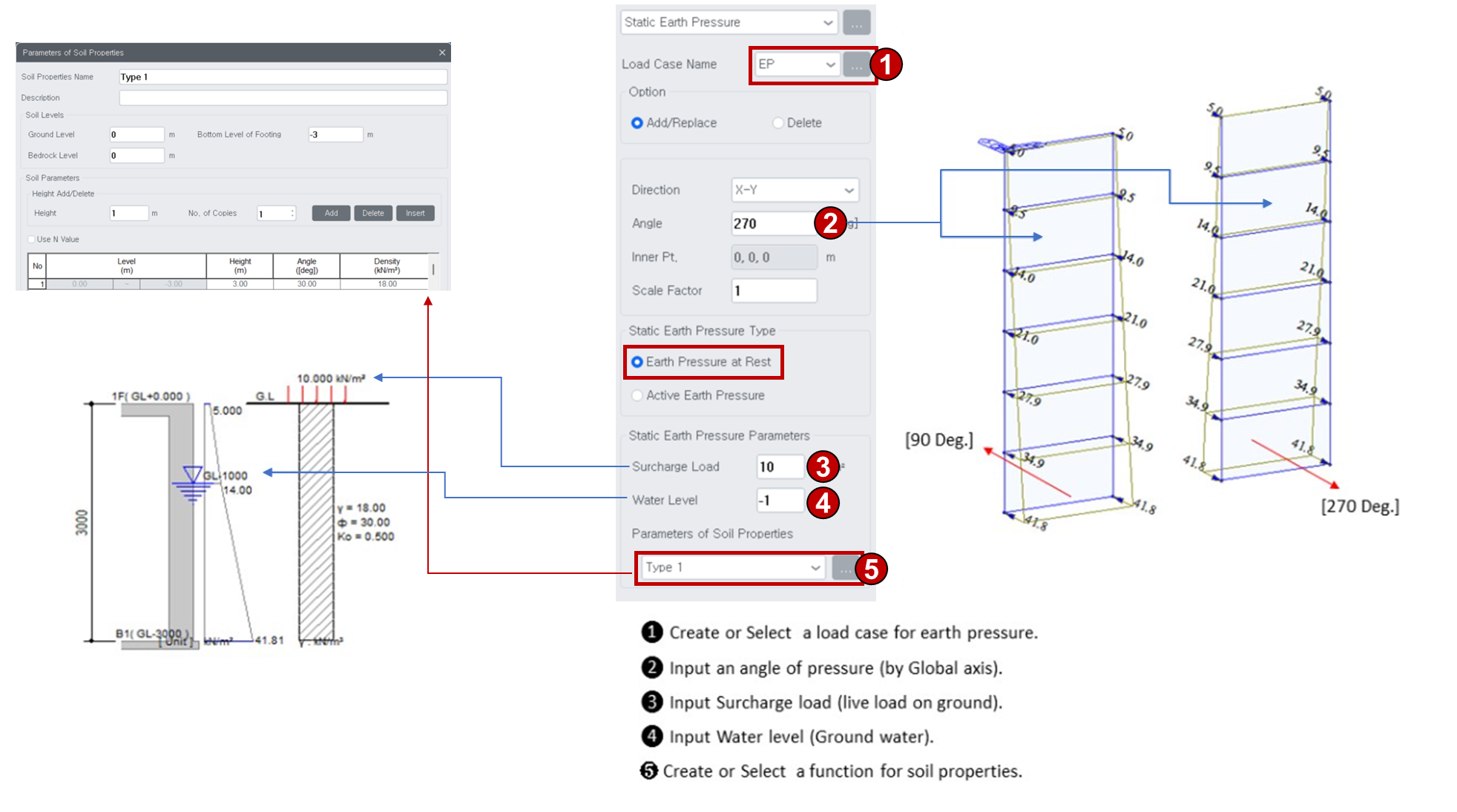

入力

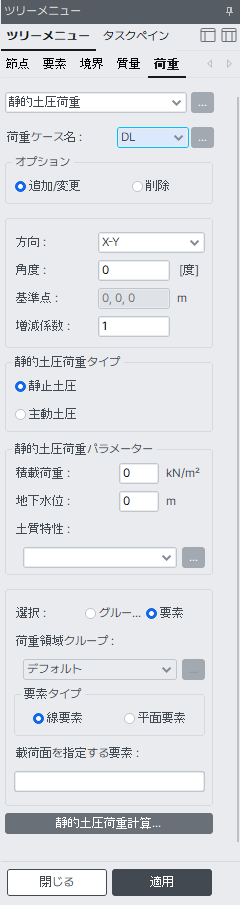

荷重ケース名
荷重ケース名を設定します。右側のをクリックすると、新規荷重ケースの入力、および既存荷重ケースの変更・削除を行うことができます。
オプション
追加/変更 : 新規または追加の圧力荷重を入力する、あるいは既に入力された圧力荷重を置き換えます。
削除 : 既に入力された圧力荷重を削除します。
方向
X-Y : 構造物の水平方向（全体座標系のX-Y平面に平行な方向）の荷重
Normal : 荷重に対して直交する方向の荷重
角度
静止土圧において、全体座標系のX軸を基準とした入力角度を度単位の実数で入力します。
基準点
方向で「Normal」を選択した場合に有効となり、構造物の内部節点を選択します。
基準点が構造物の内部として認識され、指定領域に荷重が入力されると、その荷重は構造物の外部から内部方向へ作用します。
増減係数
静止土圧の増減係数を入力します。
静的土圧荷重タイプ
静止土圧計算に適用する土圧の種類を選択します。

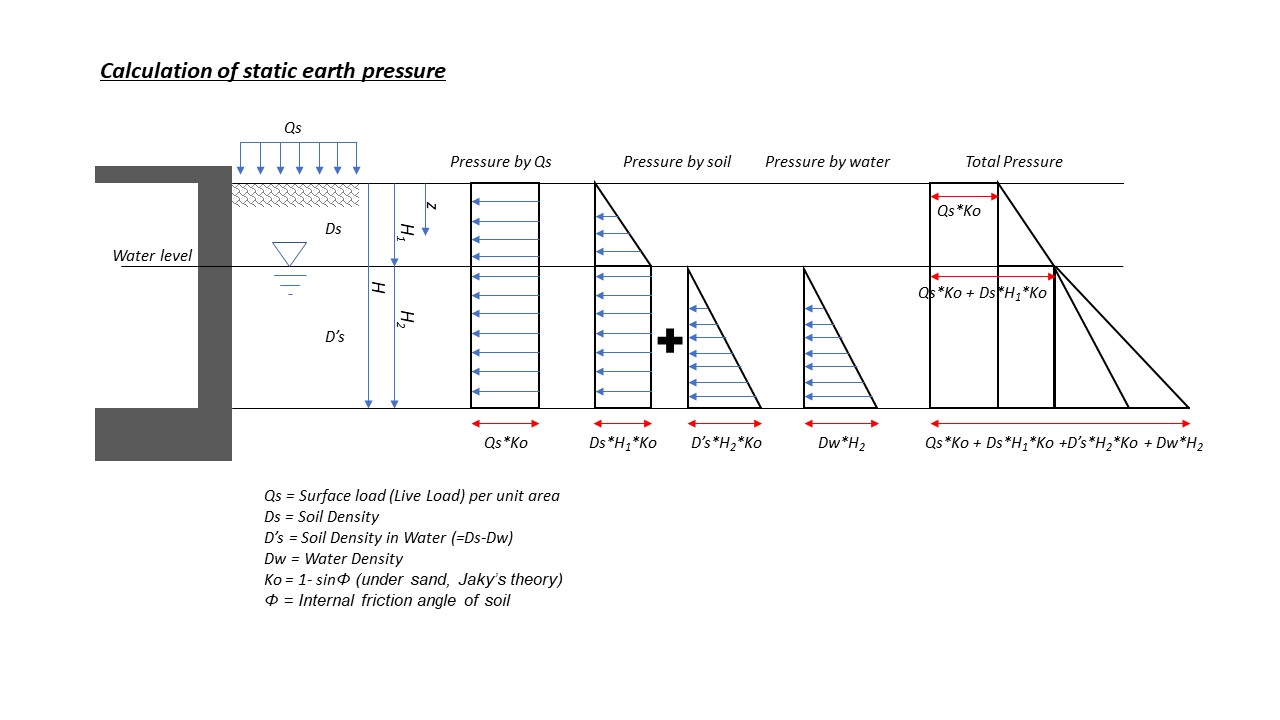

静止土圧: 地表面が水平で、擁壁背面が鉛直であると仮定し、擁壁との摩擦を無視した状態の土圧です。
K0（静止土圧係数）：1 − sinφ（Jaky式）
φ：土の内部摩擦角（Soil Propertiesで設定された値）
一般的に埋戻し土は内部摩擦角30度以上の良質土を想定し、K0は0.5以下の値を用いることが望ましいとされています。
主動土圧 : 土が圧縮・破壊される過程で、土圧により擁壁が背面側へ移動する際に発生する土圧です。
Ka（主動土圧係数）：(1 − sinφ) / (1 + sinφ)（Rankine式）
静的土圧荷重パラメーター
積載荷重 : 仮設または一時的な荷重であり、施工中の機材移動、竣工後の資材置き場、車両の移動などのような活荷重の一種です。

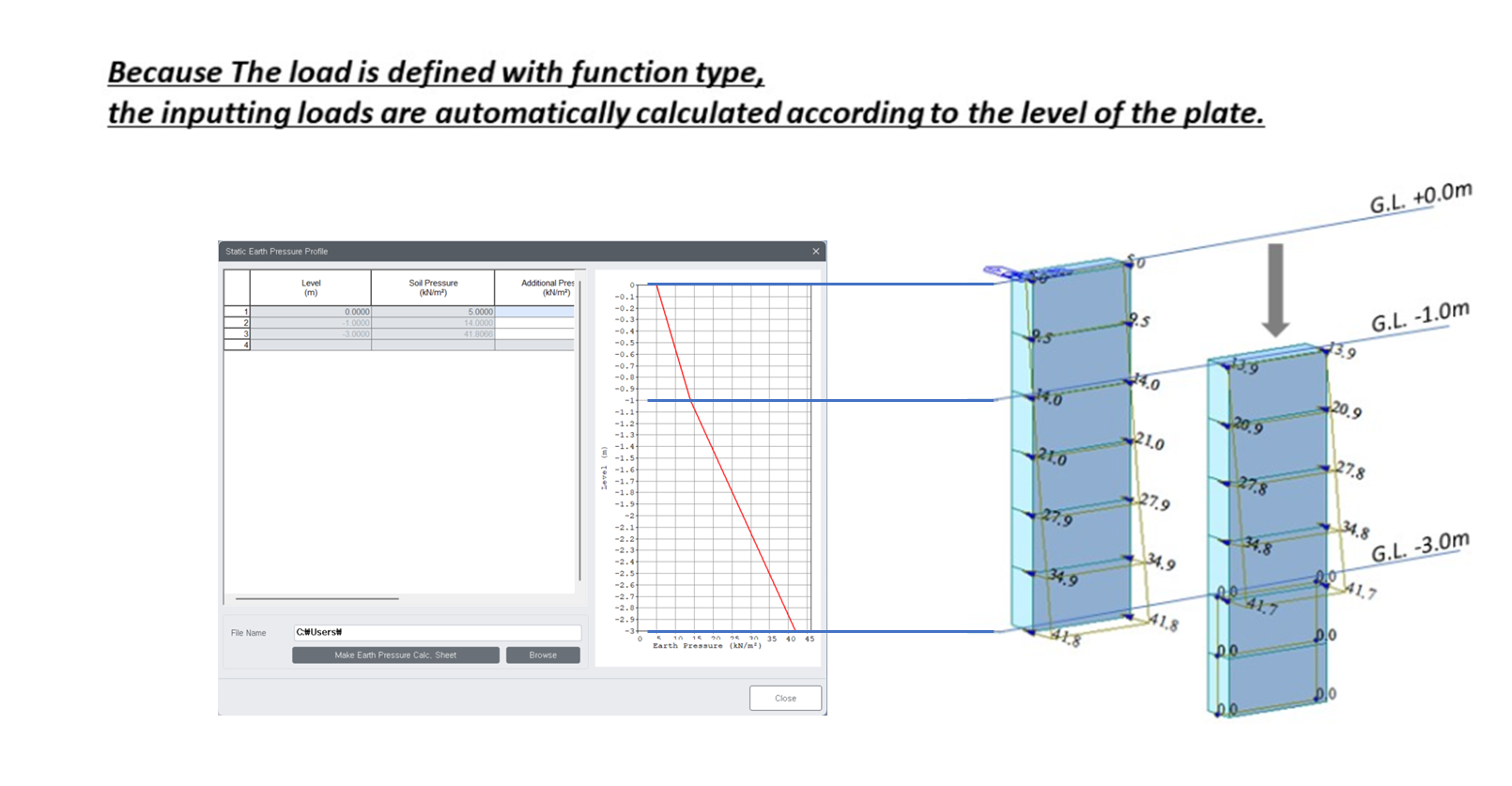

地下水位 : 地下水面の位置を示します。地下水の単位体積重量は10 kN/m³として考慮され、地下水位以下の土の単位体積重量は γ − 10 kN/m³ として扱われます。

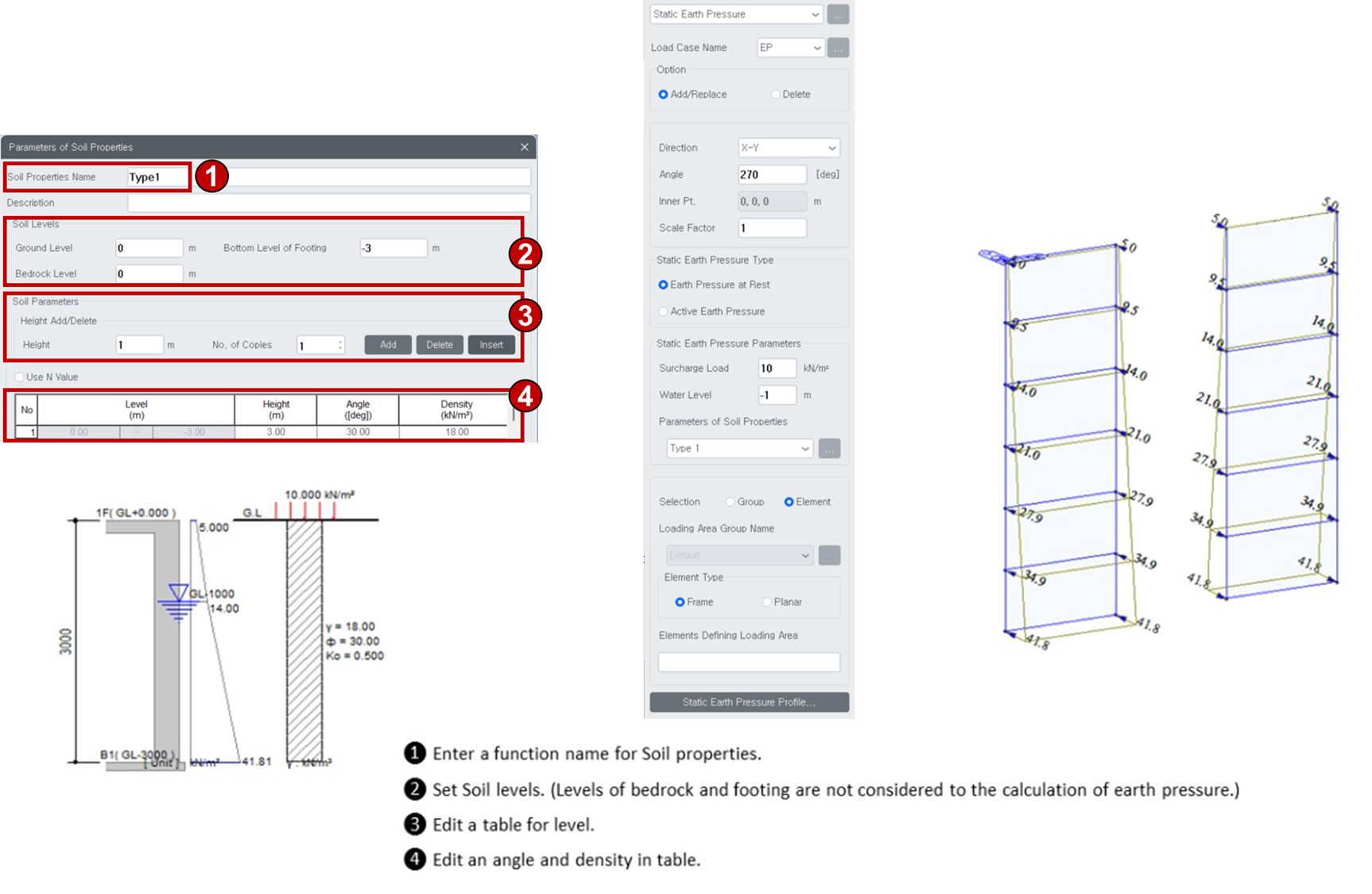

土質特性
地盤に入力されたコードに対応する「土質特性」リストが表示されます。ボタンを押すことで、地盤特性および各種パラメータを登録することができます。

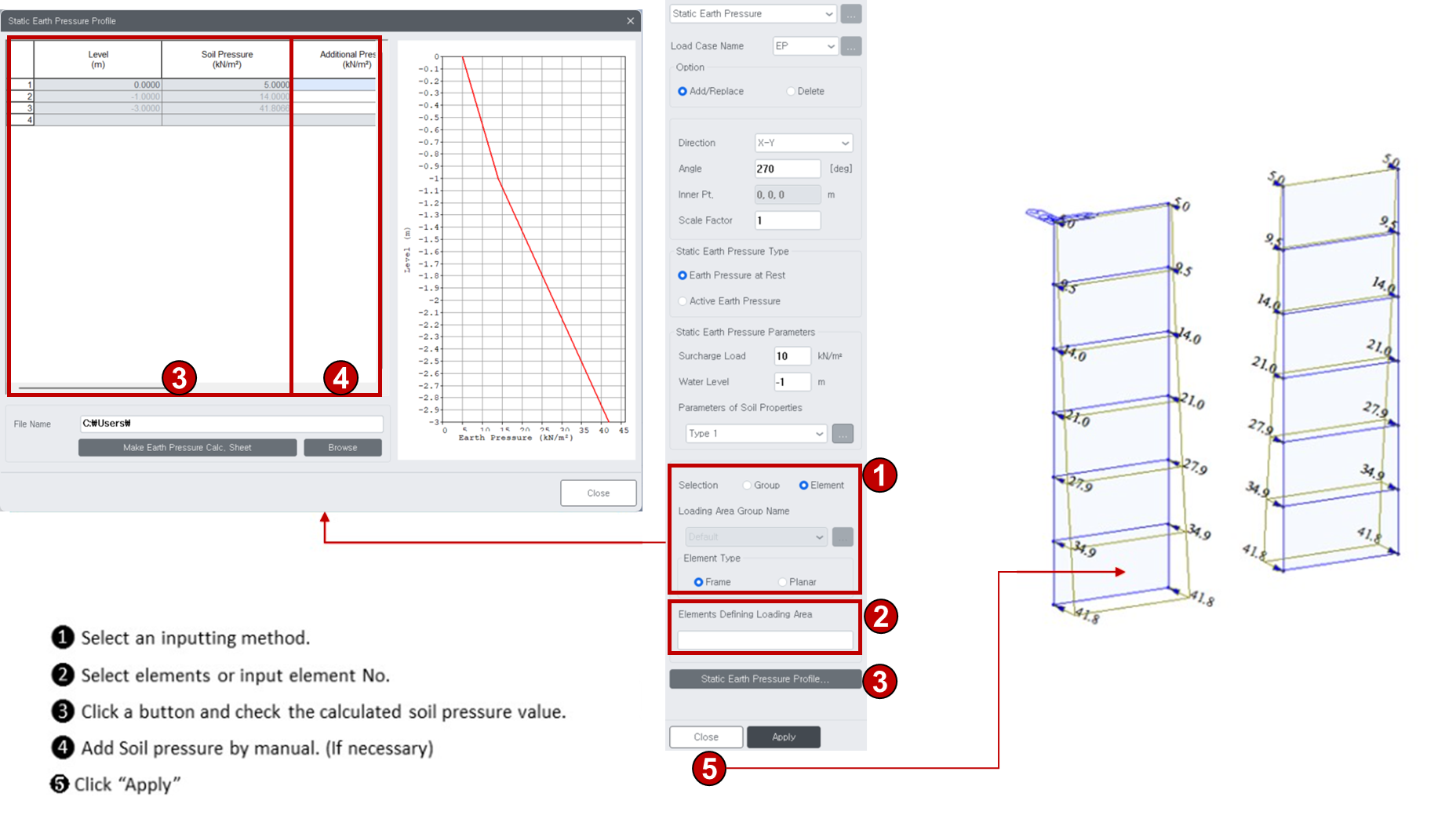

選択
静止土圧を作用させる領域を選択します。選択された領域は計算され、その領域を構成する節点に集中荷重として入力されます。
グループ : 荷重 > 平面荷重の指定 で設定された領域平面グループ内に荷重を入力します。
（選択された隣接部材が3度以上の角度を持つ場合、閉領域として認識できないため注意が必要です。）
要素 : 画面上で選択した線要素によって形成される閉領域に荷重を入力します。
選択する線要素は閉領域を構成している必要があります。内部に閉領域が存在する場合、内側のすべての線要素が含まれているときのみ、その領域内部の節点に荷重が入力されます。
サイロのような面要素のみで構成された構造物に荷重を入力する場合、メッシュを構成するすべての節点間にダミービームを入力しておくことで、すべての節点に荷重を入力することができます。
荷重領域グループ
構造 > グループ > 荷重領域グループ定義 で登録された荷重領域グループを選択します。
要素タイプ
荷重を生成する要素の種類を指定します。
線要素 : フレーム要素の節点に荷重を生成します。
平面要素 : プレート要素の節点に荷重を生成します。
載荷面を指定する要素
地震荷重計算に適用するパラメータを入力します。
荷重領域の選択で要素を選択し、閉領域を形成する線要素が選択された場合に有効になります（選択順序は問いません）。
静止土圧の処理過程ボタン : 自動計算された地震荷重について、載荷方向および各成分ごとの表およびグラフを
スプレッドシート形式で表示します。
土圧計算データ作成ボタン : 地震荷重の計算過程を示すスプレッドシート形式のテキスト出力ファイルを表示します。
テキストエディタが自動的に起動されます。

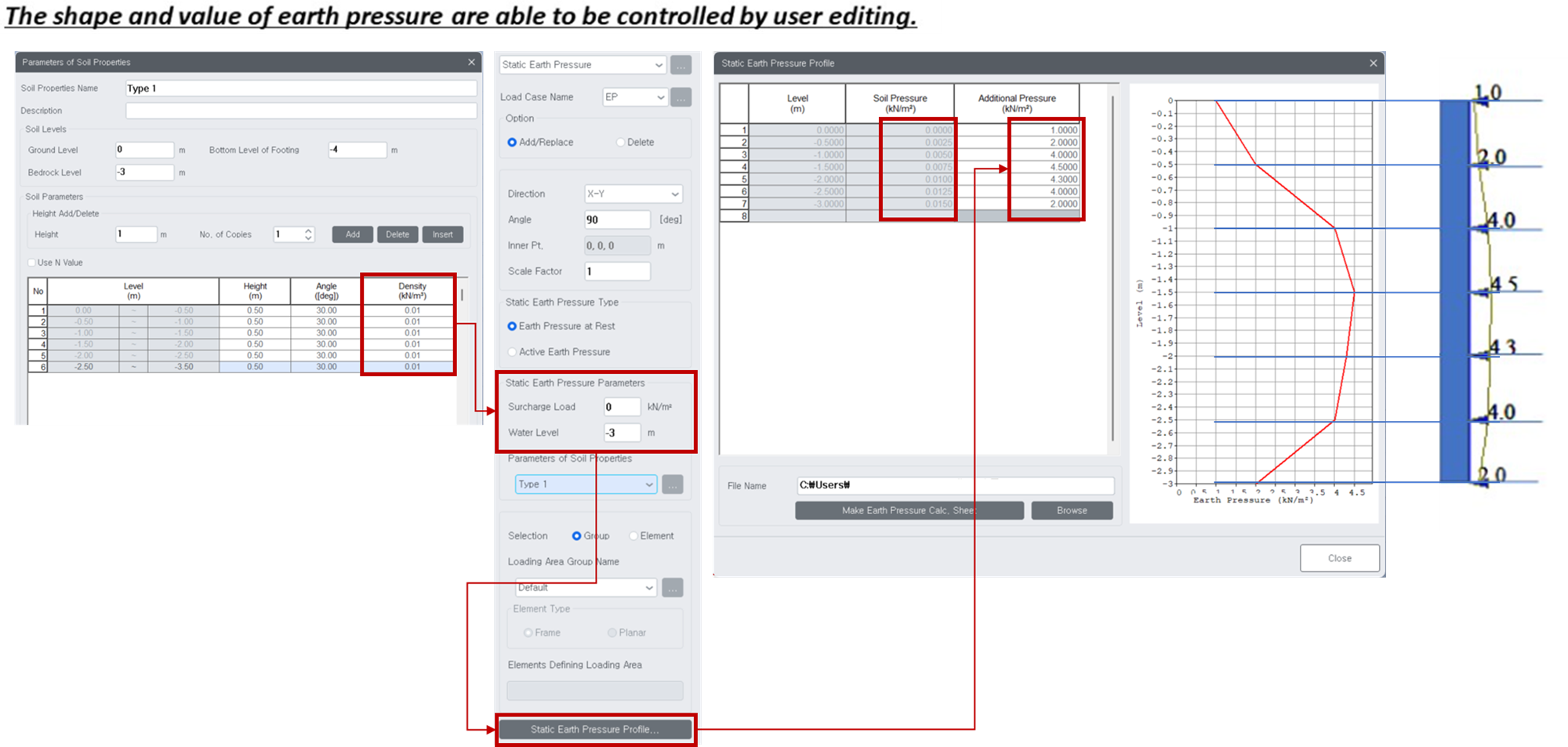

自動算定された静止土圧について、作用方向および各成分に応じた表・グラフをスプレッドシート形式で確認することができます。
処理フロー
静止土圧の処理過程
