機能

与えられた条件によって既存の節点と要素をコピーして高層建築物の骨組を生成します。

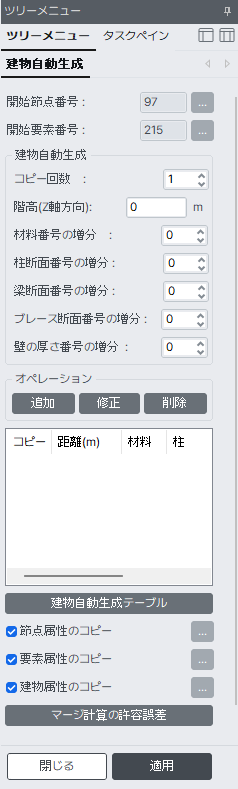

リボンメニュー：要素 > 建物＆層 > 建物自動生成

ショートカットキー : [Ctrl] + G

開始節点番号

モデルウィンドウで、要素と同時に新規生成される節点の節点番号を指定するのに使用されます。この番号は、現在まで使用された節点番号+1で自動的に設定され、この項目を修正する場合にはボタンをクリックして、選択項目を変更したり希望する番号を入力して下さい。

開始要素番号

新規に生成する要素番号を指定するのに使用されます。この番号は、現在まで使用された要素番号+1で自動的に設定され、この項目を修正する場合にはボタンをクリックして、選択項目を変更したり希望する番号を入力して下さい。

建物自動生成

複製回数 : 層の複写回数

階高(Z軸方向) : 全体座標系Z軸方向の複写間隔(層高)

距離に負(-)の値を入力すると、重力方向でマイナス方向へも骨組を複製して生成することができま

材料番号の増分 : コピーされて新規に生成される材料番号の増分

柱断面番号の増分 : コピーされて新規に生成される柱部材の断面番号の増分

梁断面番号の増分 : コピーされて新規に生成される梁部材の断面番号の増分

ブレース断面番号の増分 : コピーされて新規に生成される対角部材の断面番号の増分

壁の厚さ番号の増分 : コピーされて新規に生成される壁の厚さ番号の増分

オペレーション

追加ボタン : Z方向のコピー条件を新規入力したり追加する場合

修正ボタン : 既に入力されたコピー条件を修正する場合

削除ボタン : 既に入力されたコピー条件を削除する場合

建物自動生成テーブル

上の建物自動生成で入力されたコピー条件が層別に区分されてテーブル形式で表示されます。

複写する層別で、材料や断面番号の増分が多様な場合には、建物自動生成項目で層高のみを考慮してコピー条件を指定した後【建物自動生成テーブル】で材料の断面番号の増分を反映すると便利です。

節点属性の複製 : 複製対象要素の節点に境界条件及び節点集中荷重などの節点と係わる属性が入力されている時、コピー時に該当属性までコピーするかどうかを指定するのに使用されます。属性の一部だけ選択してコピーする必要がある場合にはボタンを利用します。

要素属性の複製 : コピー対象要素に要素と係わる属性(要素荷重,要素境界条件など)が入力されている時、コピーに該当属性までコピーするかどうかを指定するのに使用されます。属性の一部だけ選択してコピーする必要がある場合にはボタンを利用します。

建物属性の複製 : コピー対象要素に剛体連結及び床荷重の指定などの属性が入力されている時、コピー時に該当属性までコピーするかどうかを指定するのに使用されます。属性を選択してコピーする必要がある場合にはボタンを利用します。

マージ計算の許容誤差

新規生成される節点と既存節点をマージする場合、マージ許容誤差を距離で入力します

　
建物自動生成機能の使用例

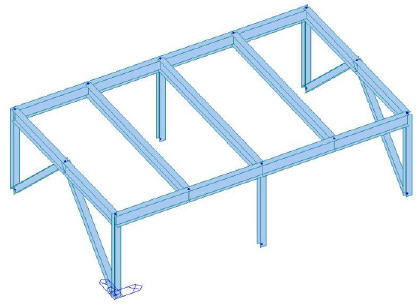

1.まず建物入力の時、基準になる層の要素を入力する。

2.建物自動生成のコピー条件による生成機能を利用して、層高のみを考慮したコピー条件を生成する。

複製回数に '3', 距離に '3.5' +

複製回数に '4', 距離に '4' +

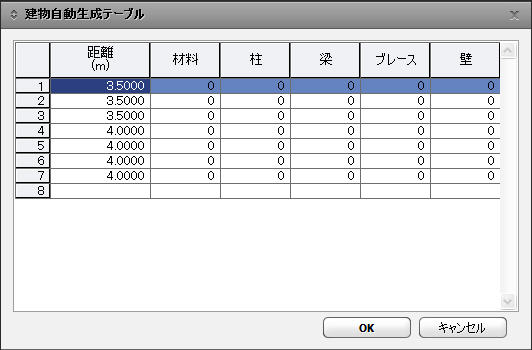

コピー条件テーブルに、次のようなコピー条件が生成されます。

3. をクリックして層別に、材料及び断面番号の増分をコピー条件に反映します。柱、梁、ブレースと壁体など部材別の断面番号の増分は別途に反映することができます。

4. ボタンをクリックすると、コピー条件テーブルに材料と断面の増分が考慮されて、次の図のように修正されます。

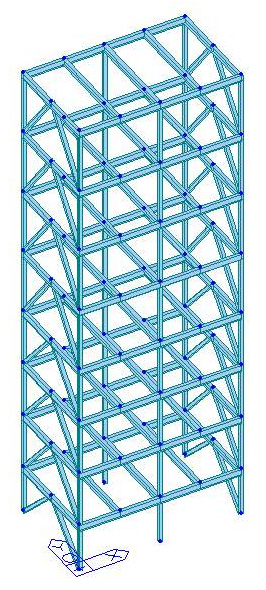

5.コピー対象の要素を選択して適用ボタンをクリックすると図のように建物がコピーされます。
