機能
節点を新規に生成したり、節点をコピー設定して同時に複数の節点を生成する機能です。
呼出
リボンメニュー：節点/要素 > 一般 > 生成 > 節点要素
ショートカットキー : [Ctrl] + [Alt] + 1
入力

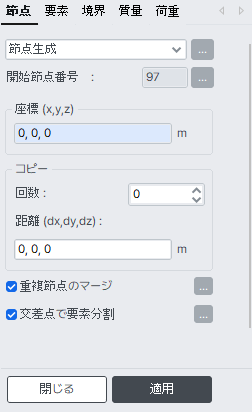

節点生成 ダイアログボックス
節点生成” の右側のボタン : 節点テーブルを表示します。
開始節点番号
新規に生成する開始節点番号を入力するために使用されます。この番号は、今まで使用されている節点番号 +1 に自動的に設定され、この事項を修正する場合は、ボタンをクリックして選択事項を変更するか、直接番号を入力します。
座標 (x,y,z)
節点の座標を入力します。 方法は次の2つがあります。
1. ユーザー座標系に基づいてx、y、z座標を直接入力します。
2. マウスカーソルで座標入力欄を一度クリックし、作業画面上で位置を指定します。
このとき、画面下部のとき、画面下部のステータスバーに表示されるマウスカーソルの位置座標を参照します。
点グリッド（または線グリッド）及びスナップ機能と連携して使用すると便利です。
コピー
上記の過程を通じて、新しく作成された節点を利用して等間隔で節点を同時に複製するために使用されます。
距離 (dx,dy,dz): コピー回数
距離 (dx,dy,dz): 各座標系方向のコピー間隔
コピー間隔を入力するときは、各間隔を直接入力する方法と、コピー間隔入力欄を一度クリックしてから、作業画面で複製距離をマウスカーソルで指定する方法があります。
重複節点のマージ
新規生成される節点の位置に既存の節点がある場合、該当節点を統合して1つの節点にするために使用され、節点の統合可否を決定するマージ計算の許容誤差を修正する場合は、 ボタンをクリックします。
交差点で要素分割
新規生成される節点が既存の線要素(梁、トラス要素など)上に位置する時、その位置で既存の線要素を分割するか否かを指定するのに使用します。交差計算の許容誤差を修正する場合は、 ボタンをクリックします。
