機能
既存の節点に対して任意の回転軸を基準に回転コピーまたは回転移動します。
呼出
リボンメニュー：節点/要素 > 一般 > 回転 > 節点回転
ショートカットキー : [Ctrl] + [Alt] + 4
入力

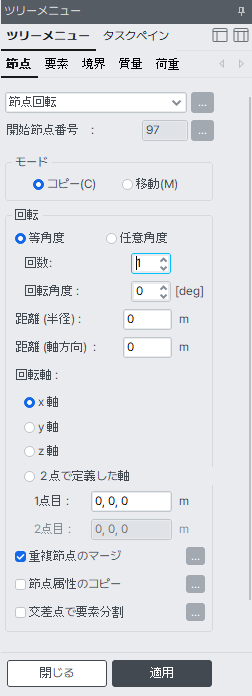

節点回転 ダイアログボックス
節点回転の右側 ボタン ： 節点テーブル表示
開始節点番号
回転コピーして新たに生成する節点番号を入力する時に使用します。この番号は今まで使用された節点番号 +1 で自動的に設定され、この事項を修正する場合には、 ボタンをクリックし、選択事項を変更するか、直接番号を入力します。
モード
コピー：節点を回転コピーする場合に指定
移動：節点を回転移動する場合に指定
回転
等角度：等回転角度コピー(または移動)の場合に指定
回数：コピー回数
回転角度：回転コピー角度(回転方向は右手の法則に従う)
> 0：右手の法則方向に従ってコピーまたは移動
< 0：右手の法則の反対方向に従ってコピーまたは移動
任意角度：任意回転角度コピー(または移動)する場合に指定
角度：任意回転角度の個数を入力指定
(例 : 20,10, 3@30, 15 = 20, 10, 30, 30, 30, 15)
回転
等角度：等回転角度コピー(または移動)の場合に指定
回数：コピー回数
回転角度：回転コピー角度(回転方向は右手の法則に従う)
> 0：右手の法則方向に従ってコピーまたは移動
< 0：右手の法則の反対方向に従ってコピーまたは移動
任意角度：任意回転角度コピー(または移動)する場合に指定
角度：任意回転角度の個数を入力指定
(例 : 20,10, 3@30, 15 = 20, 10, 30, 30, 30, 15)
重複節点のマージ
新規に回転コピー(移動)した節点と既存の節点が重複する場合、当該節点を統合して1つの節点にするのに使用します。マージ計算の許容誤差を修正する場合は、 ボタンをクリックします。
節点属性のコピー
回転コピーの元となる節点に節点境界条件または節点集中荷重などの節点と関連した属性が入力されている場合、その属性も同時にコピーするかどうかを指定するのに使用します。属性の一部のみを選択的にコピーする場合は、 ボタンをクリックします。
交差点で要素分割
新規に回転コピー(移動)する節点が既存の線要素(梁，トラス要素など)上に位置する場合に、その位置で既存の線要素を分割するかどうかを指定するのに使用します。交差計算の許容誤差を修正する場合は、 ボタンをクリックします。
