機能
水和熱解析モデルに入力される境界条件は、対流境界 , 断熱境界 , 固定温度境界があります。対流境界(熱伝達境界)は、外気と温度解析モデルとの間に熱の出入りがある境界であり、対流係数と外気温度を指定して対流境界条件を定義します。
呼出
リボンメニュー：荷重 > 水和熱解析 > 水和熱解析データ > 対流 > 要素対流境界

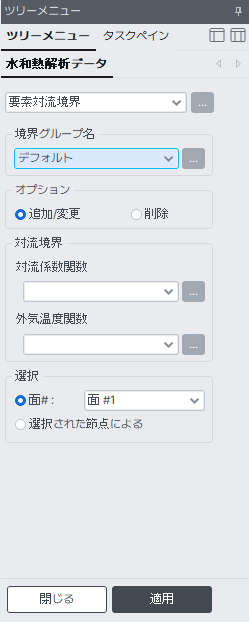

入力
境界グループ名
入力した境界条件を含む境界グループを選択します。グループ指定が不要な場合は、"デフォルト"を選択します。境界グループを追加生成または修正するには、 ボタンをクリックして「境界グループの定義」ダイアログボックスを呼び出します。
オプション
追加/変更：新規で対流境界条件を入力または修正する場合に指定
削除：既に入力されている要素の対流境界条件を削除する場合に指定
対流境界
対流係数と外気温度を入力します。
対流係数関数：既に定義された対流係数関数を選択
外気温度関数：既に定義された外気温度関数を選択
選択
対流境界条件は、ソリッド要素の面に対して指定されます。選択されたソリッド要素の面を次のように指定します:
面#：面番号を選択し、要素を指定して要素の面を選択します。選択したソリッド要素の面番号は、要素が生成される順序で決まります。モデルで選択が強調表示され、現在の選択が正しいことを確認できます。
選択された節点による：ユーザー定義の節点によって定義されたソリッド要素の面を選択します。
