機能
任意の支点に発生した接地圧を数値で表示します。
接地圧＝支持点の反力/有効領域
呼出
リボンメニュー：結果 > 一般 > 結果表示 > 反力 > 接地圧

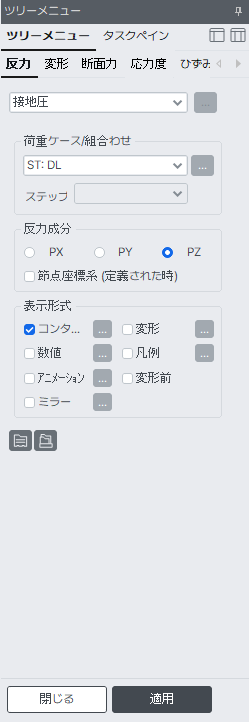

入力
1.荷重ケース/組合わせ
希望する荷重条件や荷重の組合わせ条件を選択します。
荷重の組合わせを新規入力、修正、または追加する場合は、右側のボタンを利用します（”結果>タイプ：一般>荷重組合せ>荷重組合せ”を参照）。
ステップ : 解析結果を出力するステップを指定します。幾何学的非線形解析での荷重段階(Load Step)及び施工段階解析或いは施工段階別の水和熱解析で定義した追加ステップを指定します。
施工段階解析で出力に適用する施工段階は画面表示用施工ステージの選択や施工ステージツールバーで指定します。
2.反力成分
接地圧の成分を指定します。
PX : 全体座標系X軸方向の反力成分
PY : 全体座標系Y軸方向の反力成分
PZ : 全体座標系Z軸方向の反力成分
節点座標系 : チェックオンすると、上記の全体座標が節点座標系になります。
面分布バネ支持で分布タイプを割り当てた場合に接地圧を確認できます。
節点タイプを割り当てた場合は接地圧を確認できません。
