機能
支持点の反力を成分ごとの数値と矢印の大きさで確認します。
呼出

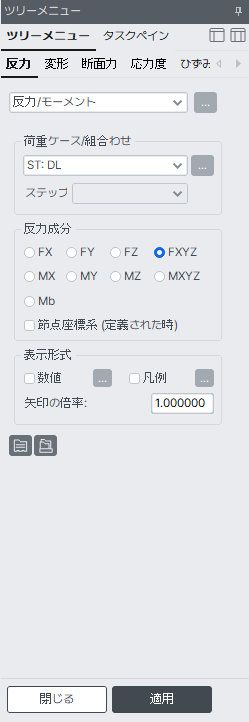

リボンメニュー：結果 > 一般 > 結果表示 > 反力 > 反力/モーメント
入力
荷重ケース/組合わせ
希望する荷重条件や荷重の組合わせ条件を選択します。
荷重の組合わせを新規入力、修正、または追加する場合は、右側のボタンを利用します（”結果>タイプ：一般>荷重組合せ>荷重組合せ”を参照）。
ステップ
解析結果を出力するステップを指定します。幾何学的非線形解析における荷重増分、および施工段階解析や施工段階別の水和列解析で定義した追加ステップを指定します。
施工段階解析結果の出力で使用する施工段階は、ステージツールバーより選択できます。
反力成分
任意の反力成分を選択します。反力成分は、全体座標系を基準に表示されます。該当節点に節点座標系が定義されている場合には節点座標系で確認することもできます。
FX : 全体座標系のX軸または節点座標系のx軸方向の反力成分
FY : 全体座標系のY軸または節点座標系のy軸方向の反力成分
FZ : 全体座標系のZ軸または節点座標系のz軸方向の反力成分
FXYZ : 全体座標系X, Y, Z軸または節点座標系x, y, z軸方向の反力成分
MX : 全体座標系のX軸または節点座標系のx軸に対する反力モーメント成分
MY : 全体座標系のY軸または節点座標系のy軸に対する反力モーメント成分
MZ : 全体座標系のZ軸または節点座標系のz軸に対する反力モーメント成分
MXYZ : 全体座標系X, Y, Z軸または節点座標系x, y, z軸方向のモーメント成分
Mb : バイモーメント (Bi-Moment) 反力成分
節点座標系(定義された時) : 節点座標系を定義した節点には、節点座標系を基準にして支点反力が表示されます。
出力形式を次のように指定します。
矢印の倍率 : 反力を表す矢印の大きさを調整します。
