機能
任意の節点の変位を数値で表示します。
呼出

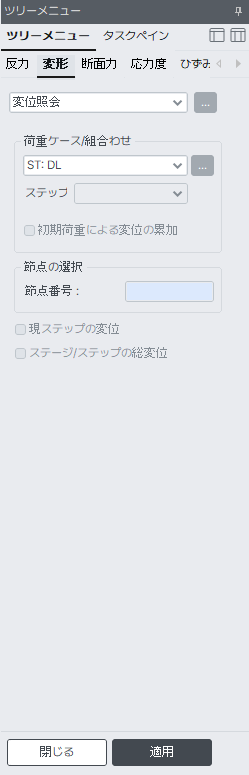

リボンメニュー：結果 > 一般 > 結果表示 > 変形 > 変位の照会
入力
荷重ケース/組合わせ
任意の荷重ケースや荷重組合わせ条件を選択します。
荷重組合わせ条件を新規に入力したり修正または追加する場合には右側の ボタンをクリックします。 (荷重ケース/荷重組合わせを参照)
ステップ
解析結果を出力する段階(ステップ)を指定します。幾何学的非線形解析での荷重段階(Load Step)及び建物の施工段階解析或いは施工段階別の水和熱解析で定義した追加ステップを指定します。
施工段階解析で出力に適用する施工段階(Construction Stage)は画面表示用施工ステージの選択や施工ステージツールバーで指定します。
節点の選択
節点番号
変位を確認する節点番号を入力、または入力ボックスをクリックし、モデル画面で節点をマウスで指定します。
現ステップ変位
施工段階別解析を実行した場合、選択された施工段階のステップにおいて発生した変位を出力します。
ステージ/ステップの総変位
施工段階別解析を実行した場合、施工段階ごとの総変位（Real Displacement）を出力します。
節点番号を入力すると、メッセ－ジウィンドウに以下の項目が表示されます。
節点番号 : 節点番号
DX : 全体座標系X軸方向の変位成分
DY : 全体座標系Y軸方向の変位成分
DZ : 全体座標系Z軸方向の変位成分
DXYZ :
RX : 全体座標系X軸回りの回転変位成分
RY : 全体座標系Y軸回りの回転変位成分
RZ : 全体座標系Z軸回りの回転変位成分
