機能
モデルの変形図(Deformed Shape)を表示します。
静的増分解析または時刻履歴解析を行う場合、各ステップ別に変形図の形状を確認することができます。
非弾性汎用リンク要素(バネタイプの場合)を用いて静的増分解析を行う場合、汎用リンク要素に対する降伏状態が凡例窓にヒンジ発生比率とともに出力されます。
呼出
リボンメニュー：結果 > 一般 > 結果表示 > 変形 > 変形図

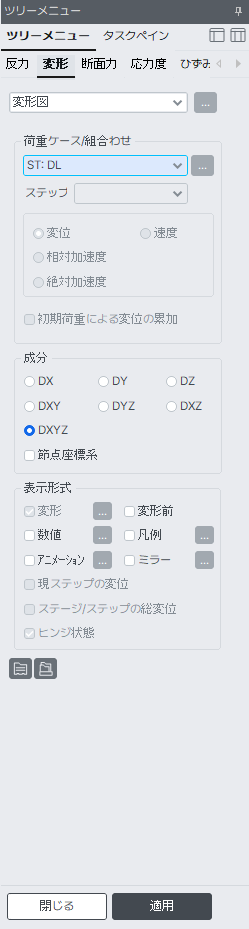

入力
荷重ケース/組合わせ
任意の荷重ケースや荷重組合わせ条件またはエンベロップ条件を選択します。
荷重組合わせ条件を新規に入力したり、修正または追加する場合には右側の をクリックします。(荷重ケース/荷重組合わせを参照)
ステップ: 解析結果を出力する段階(ステップ)を指定します。幾何学的非線形解析での荷重段階(Load Step)及び建物の施工段階解析或いは施工段階別の水和熱解析で定義した追加ステップを指定します。
施工段階解析で出力に適用する施工段階(Construction Stage)は画面表示用施工ステージの選択や施工ステージツールバーで指定します。
変位：モデルの変形状態を変形図で表示します。
速度：速度を変形の形状で表示します。
加速度：加速度を変形の形状で表示します。（系内の加速度）
絶対加速度：絶対加速度を変形の形状で表示します。（系内の加速度+入力加速度）
'相対加速度'と'絶対加速度'の差異
加速度 = 加速度+観測位置での加速度
上の式から分かるようにように、観測位置での加速度発生可否によって加速度(相対値)と絶対加速度は異なってきます。
上の項目は時刻歴応答解析を遂行した場合、アクティブとなります。
成分
任意の変位成分を選択します。
DX : 全体座標系X軸方向の変位成分
DY : 全体座標系Y軸方向の変位成分
DZ : 全体座標系Z軸方向の変位成分
DXY =
DYZ =
DXZ =
DXYZ =
ヒンジ状態の凡例表示
FEMAタイプのヒンジ
FEMAタイプのヒンジ + 汎用リンク要素のヒンジ
トリリニアタイプのヒンジ
