機能
既存の節点(要素)番号を直交座標系 (全体座標系) もしくは円筒座標系の軸方向に合わせて、設定した優先順位に従って並べ替えます。
呼出
リボンメニュー：節点/要素 > 一般 > 開始番号 > 節点番号の並べ替え
入力

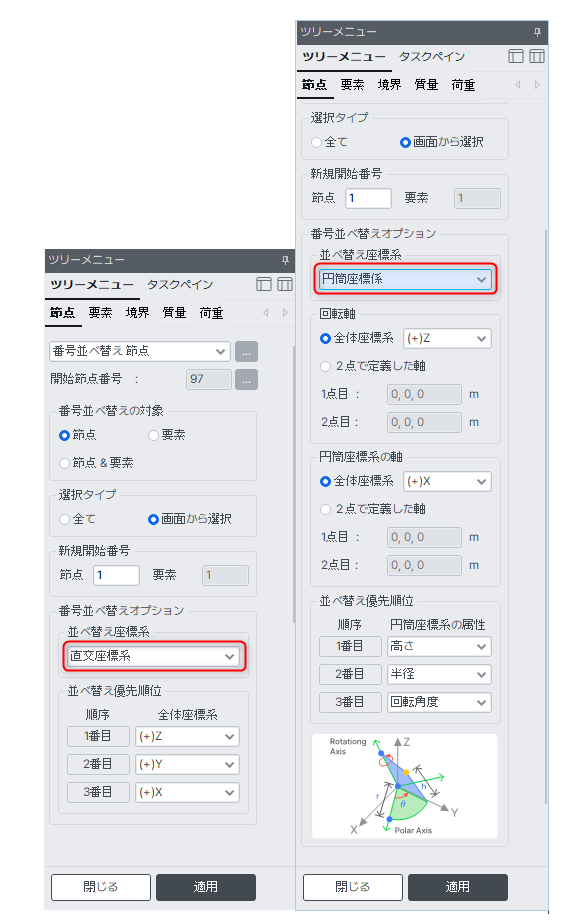

番号並べ替え ダイアログボックス
“番号並べ替え” の右側 ボタンをクリック ： 節点テーブルを表示
開始節点番号
このコマンドは使用しません。
ボタンをクリックして節点の開始番号を定義します
番号並べ替えの対象
節点：節点番号を並べ替える場合に選択
要素：要素番号を並べ替える場合に選択
節点 & 要素：節点と要素の番号を同時に並べ替える場合に選択
選択タイプ
全て：すべての節点(要素)を対象とする場合に選択
画面から選択：選択された節点(要素)を対象とする場合に選択
新規開始番号
節点：新規の開始節点番号
要素：新規の開始要素番号
番号並べ替えオプション
並べ替え座標系：節点(要素)番号の並べ替えで、優先する座標系を選択

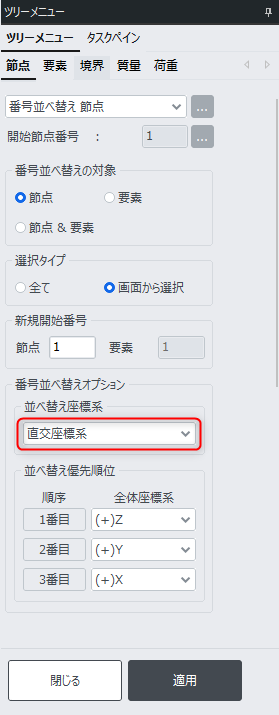

直交座標系：全体座標系(GCS)を基準に並べ替え

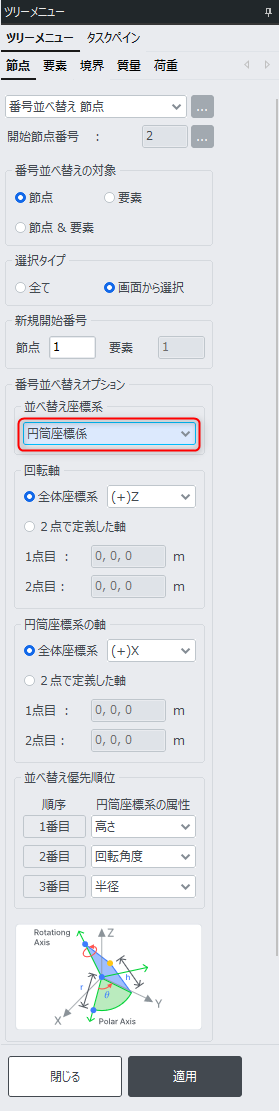

円筒座標系：ユーザーが定義した円筒座標系を基準に並べ替え
並べ替え優先順位
直交座標系：全体座標系(GCS)を基準に並べ替え
1番目：節点(要素)番号の並べ替え時、最も優先する全体座標系の座標軸を指定
2番目：2番目に優先する座標軸を指定
3番目：3番目の座標軸を指定
円筒座標系：ユーザーが直接定義した円筒座標系を基準に並べ替え
回転軸：回転軸を指定
全体座標系：全体座標系で回転軸を指定(デフォルト=Z)
2点で定義した軸：2点を指定して回転軸を定義
1点目：回転軸の1番目の座標を指定
2点目：回転軸の2番目の座標を指定
円筒座標系の軸：極座標軸を指定
全体座標系：全体座標系で極座標軸として使用する軸を選択
2点で定義した軸：2点を指定して極座標系の回転軸を定義
1点目：極軸を設定する1番目の点を指定
2点目：極軸を設定する2番目の点を指定
2つの点を連結して軸を定義する場合、極座標軸は回転軸に垂直である必要があります。
垂直でない場合、エラーメッセージが表示されます。
並べ替え優先順位：節点(要素)番号の並べ替えで優先順位を選択
1番目：最初の優先順位成分（デフォルト = 高さ）
2番目：2番目の優先順位成分（デフォルト = 回転角度）
3番目：3番目の優先順位成分（デフォルト = 半径）

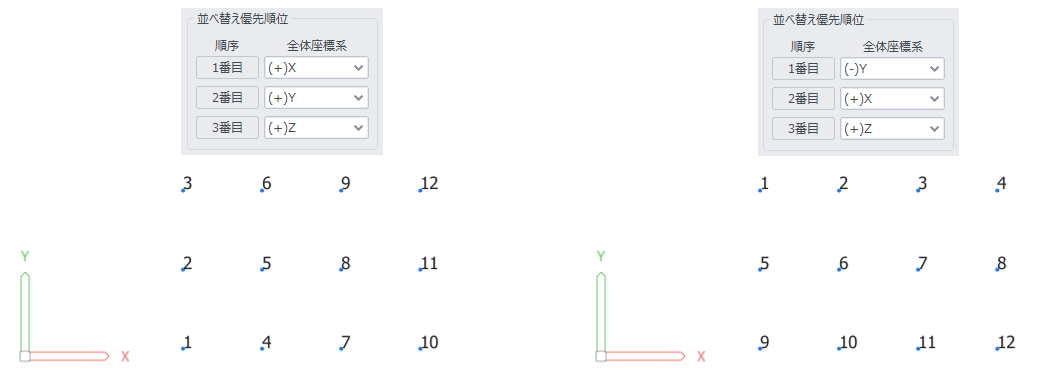

並べ替えの優先順位は、座標値を基準にしています。
すなわち、優先順位を１番目に指定した軸の座標値が小さい節点から大きい節点へと番号が付けられます。
もし軸の座標値が等しい節点が１つ以上存在する場合には、優先順位が２番目の軸の座標値が小さい節点
(要素) から番号が付けられます。
