機能
トラス要素、引張専用要素、ケーブル要素、フック要素、圧縮専用要素、ギャップ要素の軸力を等高線図で表示します。
呼出
リボンメニュー：結果 > 一般 > 結果表示 > 断面力 > トラス要素の断面力

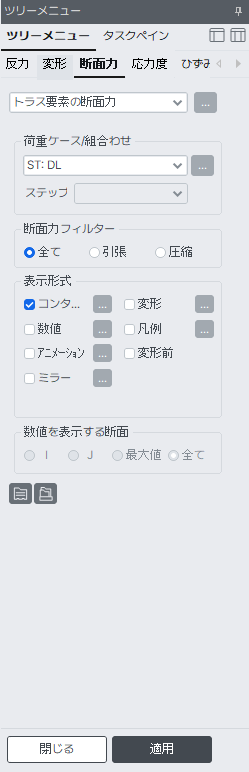

入力
荷重ケース/組合わせ
任意の荷重ケースや荷重組合わせ条件を選択します。
荷重組合わせ条件を新規に入力したり修正または追加する場合には右側の をクリックします。 (荷重ケース/荷重組合わせを参照)
ステップ
解析結果を出力するステップを指定します。幾何学的非線形解析ではロードステップ、高層建築物の施工段階解析や施工段階別水和熱解析では定義された追加ステップを指定します。
断面力フィルター
任意の断面力を選択します。
すべて : すべてのトラス要素に対する断面力を表示します。
引張 : 引張力が発生したトラス要素に対してのみ断面力を表示します。
圧縮 : 圧縮力が発生したトラス要素に対してのみ断面力を表示します。
数値を表示する断面
トラス要素の断面力を数値で表示する位置を指定します。
i : トラス要素の始点(N1)に発生した軸力を数値で表示します。
j : トラス要素の終点(N2)に発生した軸力を数値で表示します。
最大値 : トラス要素の中央部分(1/4,1/2,3/4)で発生した軸力の中で、その最大値を要素の中央に表示します。
すべて : トラス要素の始点、終点に発生した軸力及び上記の中央部の最大軸力を同時に数値で表示します。

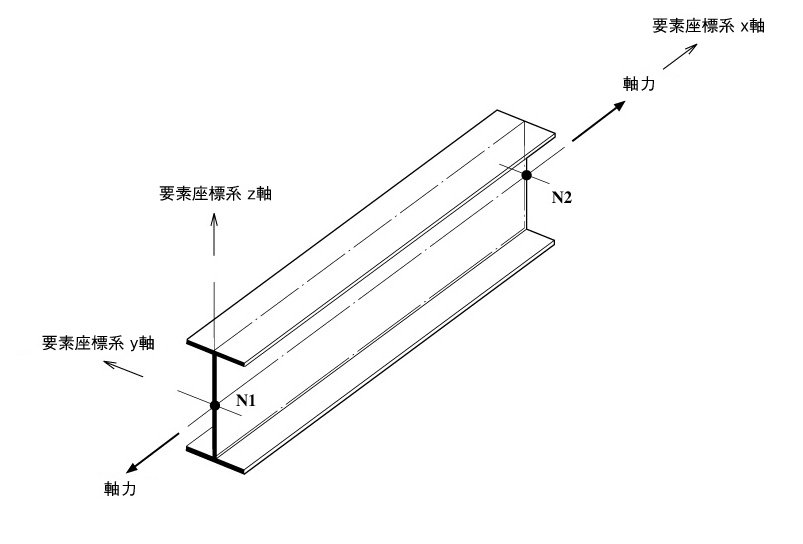

トラス要素の要素座標系及び断面力(または応力度)の数値の正(+)方向
