機能
一般梁、 テーパー断面梁などの梁要素の断面力を等高線図(Contour)で表示します。
呼出
リボンメニュー：結果 > 一般 > 結果表示 > 断面力 > トラス要素の断面力

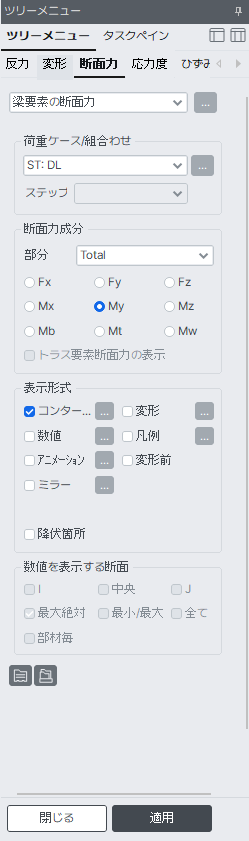

入力
荷重ケース/組合わせ
任意の荷重ケースや荷重組合わせ条件を選択します。
荷重組合わせ条件を新規に入力したり修正または追加する場合には右側の を利用します。(荷重ケース/荷重組合わせを参照)
ステップ
解析結果を出力する段階(ステップ)を指定します。幾何学的非線形解析での荷重段階(Load Step)及び建物の施工段階解析あるいは施工段階別の水和熱解析で定義した追加ステップを指定します。
施工段階解析で出力に適用する施工段階(Construction Stage)は画面表示用施工ステージの選択や施工ステージツールバーで指定します。
断面力の成分
任意の断面力を選択します。
部分 : 施工段階合成断面を利用した場合、部材力の出力位置を選択します。全体断面または、部分別部材力を確認できます。また、選択した部分断面だけの断面力を出力します。
Fx : 要素座標系x軸方向の軸力
Fy : 要素座標系y軸方向のせん断力
Fz : 要素座標系z軸方向のせん断力
Mx : 要素座標系x軸回りのねじりモーメント
My : 要素座標系y軸回りの曲げモーメント
Mz : 要素座標系z軸回りの曲げモーメント
Mb : バイモーメント (Bi-moment)
Mt : 純ねじりモーメント (Twinsting Moment)
Mw : 反りねじりモーメント (Warping Moment)
数値を表示する断面
梁要素の断面力を数値で表示する位置を指定します。
I : 梁要素の始点(N1)に発生した断面力を数値で表示します。
中央 : 梁要素の中央に発生した断面力を数値で表示します。
J : 梁要素の終点(N2)に発生した断面力を数値で表示します。
最大値 : 梁要素を4等分した位置で発生した曲げモーメント中で絶対値の最大値を要素の中心に数値で表示します。
最小/最大 : 梁要素を4等分した位置で発生した曲げモーメント中で最大値と最小値を要素の該当の位置に数値で表示します。
すべて : 梁要素の開始、終了節点に発生した曲げモーメントと上記の最大曲げモーメント中を同時に数値で表示します。
部材毎 : 中央部断面力値としてｉ端,ｊ端以外の位置（1/4,2/4,3/4）の中から最大値を表示します。
単一部材の場合、単一部材としてのｉ端,ｊ端以外の位置の中で最大値が表示されます。

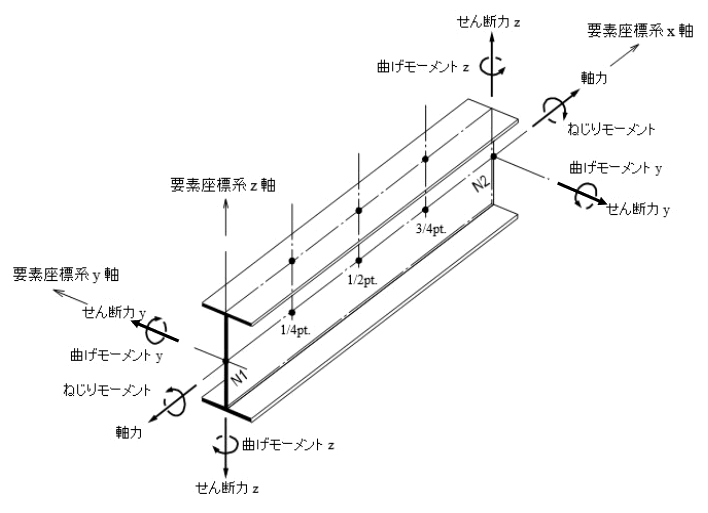

梁要素の要素座標系及び断面力(または応力度)の数値の正(+)方向
