機能
ソリッド要素の応力度を等高線図(Contour)で表示します。
呼出

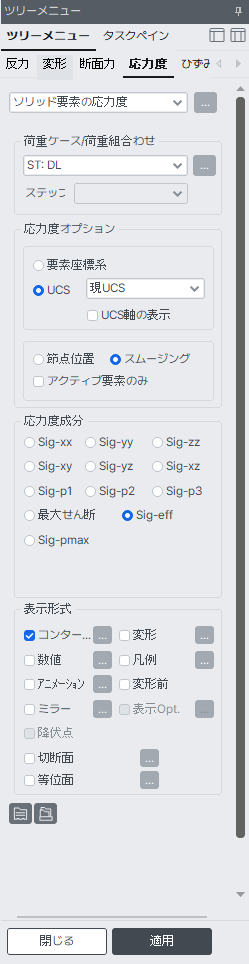

リボンメニュー：結果 > 一般 > 結果表示 > 応力度 > ソリッド要素の応力度
入力
荷重ケース/組合わせ
任意の荷重ケースや荷重組合わせ条件を選択します。
荷重組合わせ条件を新規に入力したり、修正または追加する場合には右側の をクリックします。(荷重ケース/組合わせを参照)
ステップ
解析結果を出力する段階(ステップ)を指定します。幾何学的非線形解析での荷重段階(Load Step)及び建物の施工段階解析或いは施工段階別の水和熱解析で定義した追加ステップを指定します。
施工段階解析で出力に適用する施工段階(Construction Stage)は画面表示用施工ステージの選択や施工ステージツールバーで指定します。
板要素(板、平面応力) および立体要素(ソリッド)が含まれた構造物を静的増分解析した場合に板要素と立体要素の静的増分解析結果出力をステップ別に出力することができます。
応力度オプション
応力度を図化処理するのに必要な各種項目を指定します。
要素座標系 : 要素座標系を基準として応力度を表示します。
UCS : ユーザー座標系を基準として応力度を表示します。
節点位置
要素の応力度(Element Stress)を利用して応力度の等高線図を表示します。
スムージング
要素を構成する節点の応力度を平均した応力度(Average Nodal Stress)を利用して等高線図を表示します。
アクティブの要素のみ
現在アクティブの要素に対してのみ、節点の平均値による応力度を利用して等高線図を表示します。
応力度の成分
任意の応力度を次から選択します。-図（a）、（b）を参照してください
UCSの場合
Sig-xx ：全座標系のX軸方向の垂直応力度
Sig-yy ：全体座標系のY軸方向の垂直応力度
Sig-zz ：全座標系Z軸方向の垂直応力度
Sig-xy ：全座標系のX軸に垂直な平面上でY方向に作用するせん断応力度
Sig-yz ：全座標系のY軸に垂直な平面上でZ方向に作用するせん断応力度
Sig-xz ：全座標系のX軸に垂直な平面上でZ方向に作用するせん断応力度
Sig-p1 ：主軸1方向の主応力度（Principal Stress）
Sig-p2 ：主軸2方向の主応力度（Principal Stress）
Sig-p3 ：主軸3方向の主応力度（Principal Stress）
Max-Shear ：最大せん断応力度（Tresca Stress）
Sig-eff ：有効応力度（von-Mises Stress）
Sig-pmax ：Sig-P1、Sig-P2、Sig-P3の中で絶対値最大応力度
要素座標系の場合
Sig - xx ：要素座標系x軸方向の垂直応力度
Sig - yy ：要素座標系y軸方向の垂直応力度
Sig - zz ：要素座標系z軸方向の垂直応力度
Sig - xy ：要素座標系x軸に垂直な平面上でy方向に作用するせん断応力度
Sig - yz ：要素座標系y軸に垂直な平面上でz方向に作用するせん断応力度
Sig - xz ：要素座標系x軸に垂直な平面上でz方向に作用するせん断応力度
ベクトル ：主軸3方向の応力をベクトル表示
矢印の倍率 ：ベクトル作図倍率

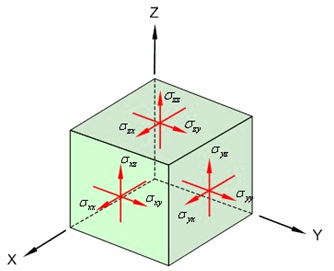

(a) 軸応力およびせん断応力成分 (b) 主応力成分
