機能
トラス要素、引張専用要素、ケーブル要素、フック要素、圧縮専用要素、ギャップ要素の軸方向応力度を等高線図で表示します。
呼出
リボンメニュー：結果 > 一般 > 結果表示 > 応力度 > 梁要素の応力度

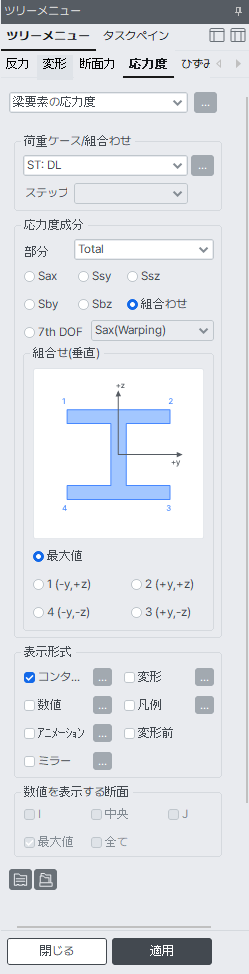

入力
荷重ケース/組合わせ
任意の荷重ケースや荷重組合わせ条件を選択します。
荷重組合わせ条件を新規に入力したり修正または追加する場合には右側の クリックします。 (荷重ケース/組合わせを参照)
ステップ
解析結果を出力する段階(ステップ)を指定します。幾何学的非線形解析での荷重段階(Load Step)及び建物の施工段階解析或いは施工段階別の水和熱解析で定義した追加ステップを指定します。
施工段階解析で出力に適用する施工段階(Construction Stage)は画面表示用施工ステージの選択や施工ステージツールバーで指定します
応力度の成分
任意の応力度を選択します。
部分 : 施工段階合成断面を用いた場合に応力度出力位置を選択します。
全体断面または部分別応力度を確認でき、選択された部分を持つ断面でのみ応力度が出力されます。
Sax : 要素座標系x軸方向の軸方向応力度
Ssy : 要素座標系y軸方向のせん断応力度
Ssz : 要素座標系z軸方向のせん断応力度
Sby : 要素座標系z軸曲げによるy方向応力度
Sbz : 要素座標系y軸曲げによるz方向応力度
組合わせ :
反りねじりを考慮しない場合： [Sax±Sby±Sbz] の中の最大または最小値
反りねじりを考慮する場合 ： [Sax±Sby±Sbz±Sax (Warping) ] の中の最大または最小値
7th DOF
Sax(Warping) : 反りねじりによる軸方向応力度
Ssy(Mt) : 純ねじりによるせん断応力度 (τxy)
Ssy(Mw) : 反りねじりによるせん断応力度 (τxy)
Ssz(Mt) : 純ねじりによるせん断応力度 (τxz)
Ssz(Mw) : 反りねじりによるせん断応力度 (τxz)
組合せ(Ssy) : 「純ねじり + 反りねじり」によるせん断応力度 (τxy)
組合せ(Ssz) : 「純ねじり + 反りねじり」によるせん断応力度 (τxz)
数値を表示する断面
梁要素の応力度を数値で表示する位置を指定します。
I : 梁要素の始点(N1)に発生した応力度を数値で表示します。
中央 : 梁要素の中央に発生した応力度を数値で表示します。
J : 梁要素の終点(N2)に発生した応力度を数値で表示します。
最大 : 梁要素の中央部分(1/4,1/2,3/4)で発生した応力度の中で、最大値を要素の中央に数値で表示します。
すべて : 梁要素の始点、終点に発生した応力度及び上記の中央部の最大応力度を同時に数値で表示します。
