要素マージ

機能

連続した 2 つ以上の線要素を 1 つに統合します。

呼出

リボンメニュー：節点/要素 > 一般 > 分割 > 要素マージ

入力

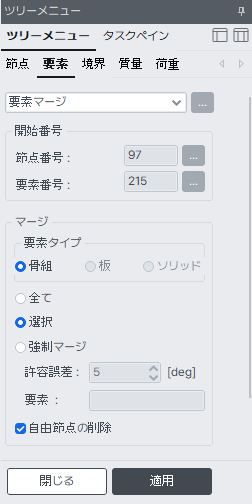

要素マージ ダイアログ ボックス

要素マージの右側 ボタン ： 要素テーブル表示

開始番号

節点番号

このコマンドでは使用されません。

要素番号

このコマンドでは使用されません。

マージ

要素タイプ：統合する要素の種類を指定します。

骨組：線要素(トラス, 梁要素 など)

要素マージ機能は線要素のみを対象とする。

全て

モデルに含まれるすべての線要素を対象とする場合

選択

選択された線要素のみを対象とする場合

強制マージ

同じ節点を共有するソートされていない 2 つの線要素は、強制的に 1 つの要素にマージされる可能性があります。

許容誤差：要素選択基準に対する角度許容誤差(基本値180度)

要素：2 つの線要素をマージするための要素番号を入力または選択します。

ユーザー任意の要素どうしを強制マージすることができます。ただし、マージしたい要素の属性(材料、断面の大きさなど)は等しい必要があります。

トラス要素のよう面外方向の剛性が無い要素どうしがお互いに交差して分割されてしまった場合、この機能を使用すると修正が容易になります。

自由節点の削除

線要素の統合後に要素と連結されなくなり、属性が入力されていない自由節点を削除します。

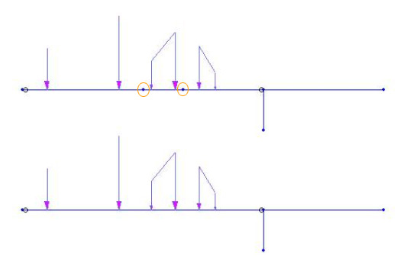

要素マージを実行すると、一直線に連結された 2つの線要素の連結節点で、その直線と交差する他の要素が連結されなければ、2つの線要素は一つに統合されます。材料、断面番号など属性が異なる要素は統合されず、荷重と境界条件は統合後にも同じように適用されます。
