機能
要素を削除します。
要素を削除する機能は、コマンドの呼び出し方法によって異なります。
キーボードの [Delete] キーを利用して、まず “選択” 機能で削除対象の要素を選択して実行します。 もし、要素だけが選択され、要素連結節点が選択されなかった場合は、節点はそのまま残り要素だけが削除されます。
呼出
リボンメニュー：節点/要素 > 一般 > 削除 > 要素削除
ショートカットキー : [Alt] + 2
入力

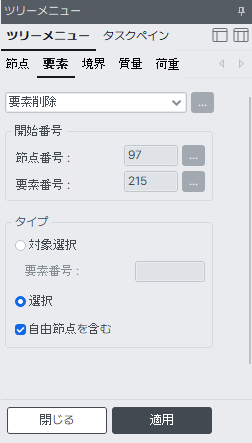

要素削除 ダイアログ ボックス
要素削除の右側 ボタン ： 要素テーブル表示
開始番号
節点番号
このコマンドでは使用されません。
要素番号
このコマンドでは使用されません。
タイプ
削除する要素の選択方法を指定します。
対象選択
マウスカーソルで要素番号入力欄を一度クリックし、作業画面上で削除する要素を指定すると、 ボタンを押さなくとも削除されます。要素番号の入力欄に要素番号を直接入力することもできます。
選択
“選択” 機能を利用して削除する要素を選択し、 ボタンをクリックするか、キーボードで [Delete] キーを押します。
自由節点を含む
この機能が選択されると、各種属性(節点荷重または境界条件など)が入力されていない節点、または他の要素と連結されていない節点は、要素と共に削除されます。
