機能
既存の要素(節点)番号を全体座標系の各軸方向に合わせ、優先順位をつけて整列させます。
呼出
リボンメニュー：節点/要素 > 一般 > 開始番号 > 要素番号の並べ替え
入力

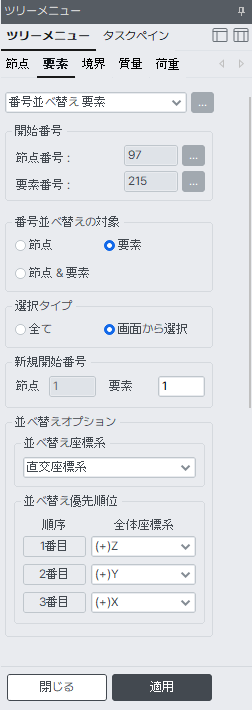

番号並べ替え ダイアログボックス
“番号並べ替え” の右側 ボタンをクリック ： 要素テーブルを表示
開始番号
このコマンドは使用しません。
節点番号 ボタンをクリックして節点の開始番号を定義します
要素番号 ボタンをクリックして要素の開始番号を定義します
番号並べ替えの対象
節点：節点番号を再付与する場合に選択
要素：要素番号を再発行する場合に選択
節点 & 要素：節点と要素番号を再付与する場合に選択
選択タイプ
全て：すべての節点(要素)を対象とする場合に選択
画面から選択：選択された節点(要素)を対象とする場合に選択
新規開始番号
節点：新規に始まる節点番号
要素：新規に始まる要素番号
番号並べ替えオプション
並べ替え座標系：節点(要素)番号並べ替えで、優先する座標系を選択
直交座標系：直交座標系を適用し、全体座標系(GCS)を基準に整列
円筒座標系：円筒座標系を適用し、ユーザーが定義した円筒座標系を基準に整列
並べ替え優先順位
直交座標系：全体座標系(GCS)を基準に整列
1番目：要素(節点)番号付与時に最優先となる座標軸設定
2番目：2番目に優先する座標軸を指定
3番目：残りの座標軸を指定
円筒座標系：円筒座標系を適用し、ユーザーが直接定義した円筒座標系を基準に整列
回転軸：回転軸を指定
全体座標系：全座標系で回転軸を指定(デフォルト=Z)
2点で定義した軸：2点を指定して回転軸を定義
1点目：回転軸の1番目の座標を指定
2点目：回転軸の2番目の座標を指定
円筒座標系の軸：極座標軸を指定
全体座標系：全体座標系で極座標軸として使用する軸を選択
2点で定義した軸：2点を指定して極座標系の回転軸を定義
1点目：極軸を設定する1番目の点を指定
2点目：極軸を設定する2番目の点を指定
2つの点を連結して軸を定義する場合、極座標軸は回転軸に垂直である必要があります。垂直でない場合、エラーメッセージが表示されます。
並べ替え優先順位：新しい要素(節点)の配列順位方法を設定
1番目：要素（節点）番号付与時に最も優先になる成分（デフォルト=高さ）
2番目：2番目で優先になる成分（デフォルト=回転角度）
3番目：残り成分(デフォルト=半径)
並べ替え優先順位の適用は座標係によって優先順位が最も高く指定された軸の座標値、または、成分が小さな部材から大きい部材順で番号が付与されます。指定された軸の座標値、または、成分は同じ節点が一つ以上場合は次に優先順位が高く指定された値が小さな部材から新しい開始番号が付与されます。
