機能
時刻歴応答解析で時間ステップ別に非線形部材の状態を確認します。
非線形部材の状態は非線形時刻歴解析を行った上で確認することができます。
呼出
リボンメニュー：結果 > 時刻歴 > 時刻歴 > 非線形特性状態

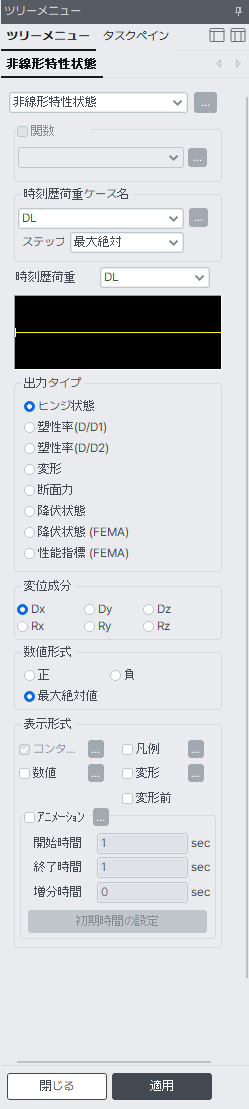

入力
関数
応答関数を選択します。
時刻歴荷重ケース名
時刻歴荷重ケース機能で入力された時刻歴解析条件を選択します。
先に入力しなかった場合は右側のをクリックして該当機能を呼出します。
ステップ : 解析結果を出力する時間ステップを指定します。
時刻歴荷重
使用する時刻歴荷重に対する関数を選択します。
出力タイプ
ヒンジ状態：非線形特性の定義で指定された5つのレベルに従って表現されます。
塑性率：非線形特性の定義で指定された塑性率評価方式によって計算された結果を表します。
変形：変形図を表します。
断面力：部材断面力を表します。
降伏状態 : 弾性、ひび割れ、降伏の状態を表します。
出力タイプの降伏状態を出力する時、弾塑性ヒンジ状態の履歴モデルで定義した降伏強度によって4つに区分されて出力します。
-弾性（Linear）、1次降伏（1st Yield）、2次降伏（2nd Yield）、3次降伏（3rd Yield）-ヒンジタイプが分布形(Distributed)である場合には、要素自体の色で区分し、集中形(Lumped)または汎用連結要素である場合には円形のヒンジに表します。
1つの要素にいくつのヒンジが存在する場合、1つのヒンジが降伏状態であれば降伏として表します。
変位成分
出力しようとする変位成分を選択します。
Dx : 要素座標系x方向の変位成分
Dy : 要素座標系y方向の変位成分
Dz : 要素座標系z方向の変位成分
Rx : 要素座標系x方向に対する回転成分
Ry : 要素座標系y方向に対する回転成分
Rz : 要素座標系z方向に対する回転成分
数値形式
出力しようとする数値形式を指定します。
正：正(+)方向の最大変形を表示します。
負：負(-)方向の最大変形を表示します。
最大絶対値：最大変形の絶対値を表示します。
アニメーション
非弾性ヒンジ状態を活性化するためには「時刻歴荷重ケース」から直接積分法を使用するか、「ファイバー要素の材料」を使用すると活性かされます。
