機能

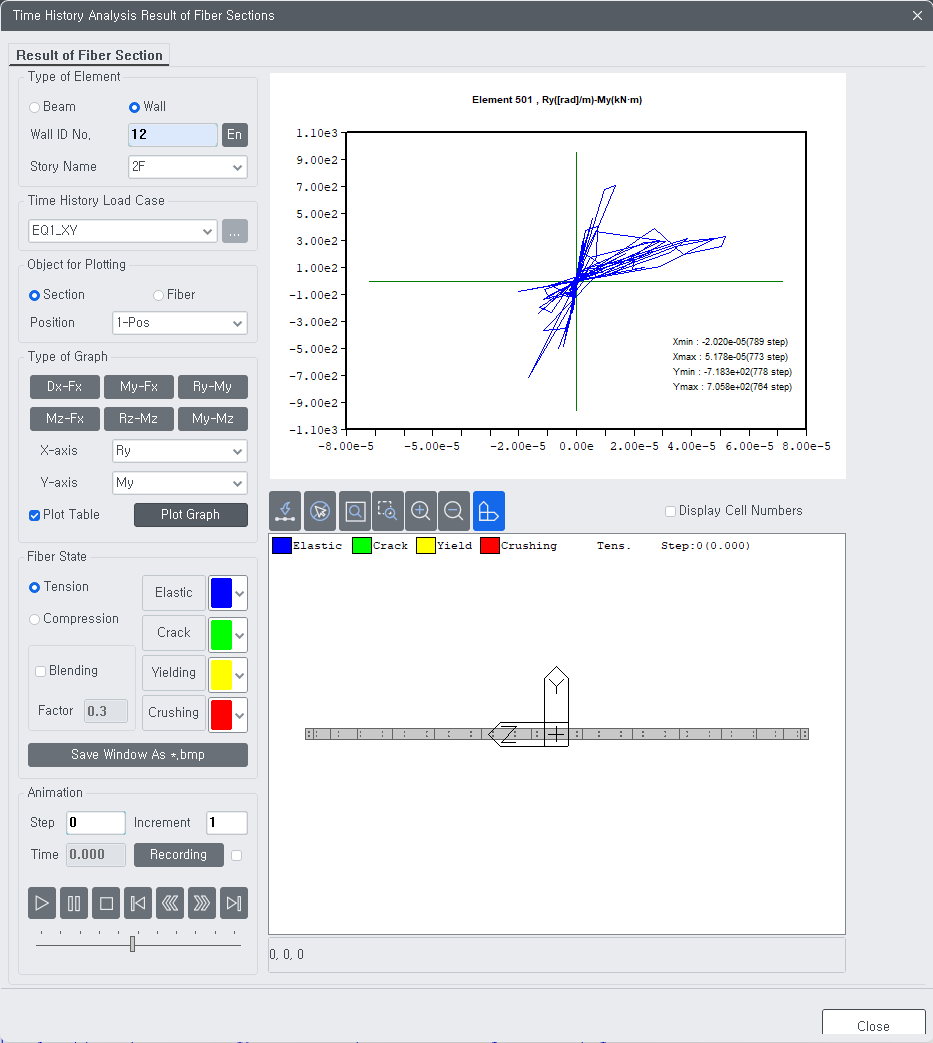

時刻歴応答解析、静的増分解析でファイバー断面の解析結果を確認します。
呼出
リボンメニュー：結果 > 時刻歴 > 時刻歴 > ファイバー断面の解析結果
入力
要素
ファイバーモデルとして指定された断面の要素番号を入力します。入力された要素番号におけるファイバーモデルに対する
解析結果を出力します。
荷重ケース
時刻歴応答解析の荷重ケース機能で入力された時刻歴応答解析条件を選択します。
表示オブジェクト
断面：選択された要素のすべての断面に対する解析結果を出力します。
ファイバー：要素の各セルに対する解析結果を出力します。

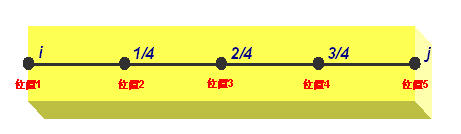

位置：要素の長さ方向に対する解析結果の出力位置を選択します。
出力位置は下記のに示すようにi, j端を含めて5つを選択することができます。
グラフ表示：グラフの座標軸の出力形式を指定します。
グラフタイプ（断面選択時）
Dx-Fx：要素座標系x軸方向の変位－軸力
My-Fx：要素座標系y軸に対する曲げモーメント－x軸方向の軸力
Ry-My：要素座標系y軸に対する回転角－y軸に対する曲げモーメント
Mz-Fx：要素座標系z軸に対する曲げモーメント－x軸方向の軸力
Rz-Mz：要素座標系z軸に対する回転角－z軸に対する曲げモーメント
My-Mz：要素座標系y軸に対する曲げモーメント－z軸に対する曲げモーメント
ファイバー状態
ファイバーモデルの出力状態を指定します。
引張：引張側の解析結果を出力します。
圧縮：圧縮側の解析結果を出力します。
弾性、ひび割れ、降伏、破壊：
をクリックしてそれぞれの状態に対する色を選択することができます。
透明化：出力する色の濃度を設定します。
時間間隔：解析結果を出力する時刻歴段階を選択します。
ファイバー初期化：ファイバーモデルを初期化します。
ファイバー状態表示：ファイバーモデルの解析結果を出力します。
ウィンドウをBMPファイルに保存：解析結果のグラフィックデータをWindows Bitmap File(BMP) 形式で保存します。
