機能
時刻歴応答解析結果による梁/トラス/汎用リンク要素の部材力を等高線図で確認します。
呼出
リボンメニュー：結果 > 時刻歴 > 時刻歴 > 時刻歴結果 > 断面力(梁/壁/トラス/汎用リンク)

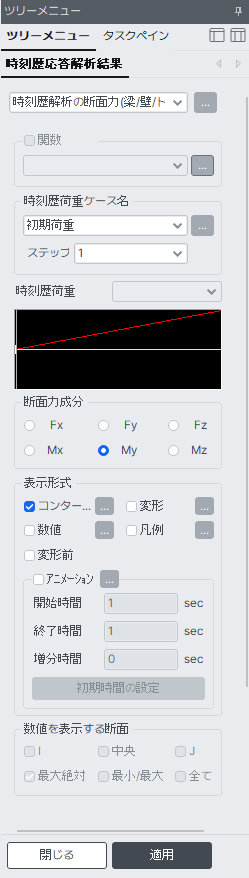

入力
関数
応答関数を選択します。
時刻歴荷重ケース名
時刻歴荷重ケース機能で入力された時刻歴解析条件を選択します。
先に入力しなかった場合は右側のをクリックして該当機能を呼出します。
ステップ : 解析結果を出力する時間ステップを指定します。
時刻歴荷重
使用する時刻歴荷重に対する関数を選択します。
変位：モデルの変位応答状態を確認します。
速度：モデルの速度応答状態を確認します。
加速度：モデルの加速度応答状態を確認します。
断面力の成分
出力しようとする断面力成分を選択します。
Fx : 要素座標系x軸方向の軸力
Fy : 要素座標系y軸方向せん断力
Fz : 要素座標系z軸方向せん断力
Mx : 要素座標系x軸に対するねじりモーメント
My : 要素座標系y軸に対する曲げモーメント
Mz : 要素座標系z軸に対する曲げモーメント
