機能
時刻歴応答解析で時間ステップ別に構造物の変位、速度、加速度応答を確認します。
呼出
リボンメニュー：結果 > 時刻歴 > 時刻歴 > 時刻歴結果 > 変位/速度/加速度

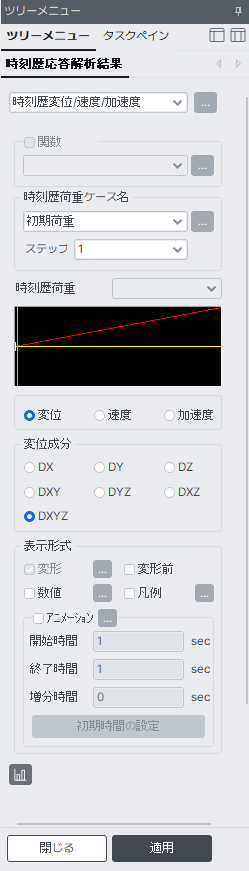

入力
関数
応答関数を選択します。
時刻歴荷重ケース名
時刻歴荷重ケース機能で入力された時刻歴解析条件を選択します。
先に入力しなかった場合は右側のをクリックして該当機能を呼出します。
ステップ : 解析結果を出力する時間ステップを指定します。
時刻歴荷重
使用する時刻歴荷重に対する関数を選択します。
変位：モデルの変位応答状態を確認します。
速度：モデルの速度応答状態を確認します。
加速度：モデルの加速度応答状態を確認します。
変位成分
出力しようとする変位成分を選択します。
DX : 全体座標系X軸方向変位成分
DY : 全体座標系Y軸方向変位成分
DZ : 全体座標系Z軸方向変位成分
DXY =
DYZ =
DXZ =
DXYZ =
